四轴多旋翼飞行器三信安装底板结构设计

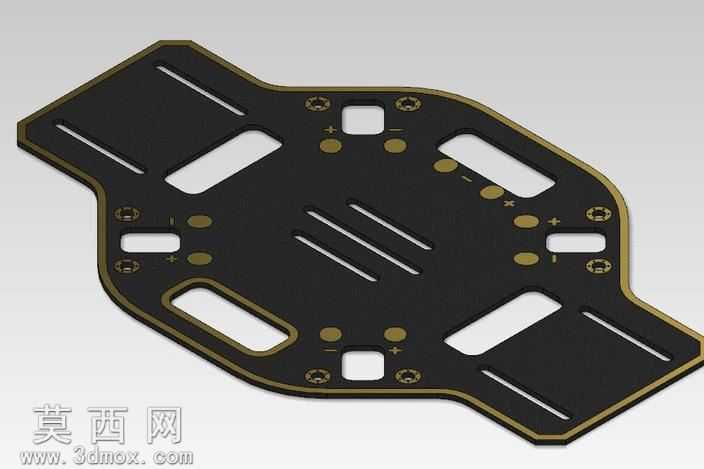

本模型为四轴多旋翼飞行器配套的三信机架安装底板，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循航模机架的装配公差标准，对每一处安装孔位、镂空槽位、边缘轮廓都做了精准的尺寸约束。整体底板采用对称式异形轮廓设计，建模时先绘制中心基准面的二维草图，以机架中心为原点定位四个机臂的安装点位，再通过拉伸、切除、倒角等基础特征完成主体结构搭建，同时对所有安装孔做了沉头位设计，保证螺丝装配后表面平整无凸起。材质渲染阶段，主体板材采用哑光黑色玻纤板材质，添加细微的纤维纹理提升真实感，边缘做金色包边效果模拟碳纤板的封边工艺，所有导电焊盘位置做金属铜材质渲染，区分出正负极标识点位，还原真实PCB玻纤板的视觉效果。结构设计上，底板中心区域预留飞控、电调等核心电子元件的安装方孔，四周对称分布长条形镂空槽，在保证结构强度的前提下最大化减轻机身重量，降低飞行负载；四个机臂连接位置设置多组定位孔与固定孔位，保证机臂安装的同轴度与结构稳定性，边缘的小圆孔预留了LED灯、减震球等外接配件的安装位置，正负极大焊盘做了加大尺寸设计，方便电源线焊接操作。设计思路围绕多旋翼飞行器的实际使用需求展开，整体结构兼顾轻量化与结构刚性，对称式布局保证飞行时的重心平衡，所有孔位与槽位的位置都经过装配干涉校验，可直接适配标准三信字母机臂与顶部盖板，完成整机组装后可满足四轴多旋翼飞行器的日常飞行结构需求，模型细节还原度高，可直接用于3D打印验证、机架开模参考或者航模组装教学使用。
