多旋翼无人机尼龙模压机臂结构设计

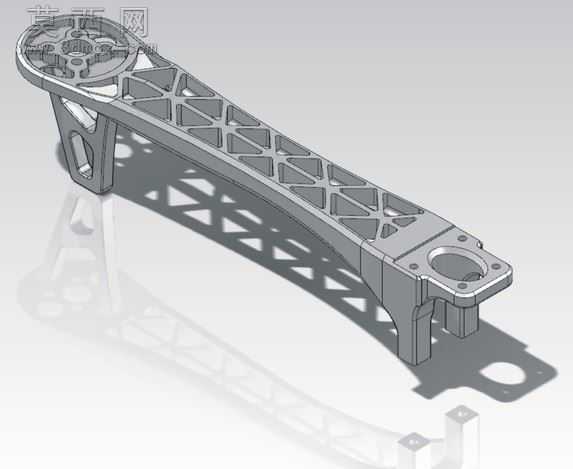

该模型为多旋翼无人机的机臂结构件，采用尼龙模压工艺适配的结构设计，整体围绕轻量化与高刚性的核心需求展开建模设计。建模过程中首先依据多旋翼飞行器的动力布局确定机臂整体长度与安装基准，一端设计为适配电机安装的圆形基座，预留对应电机固定的安装孔位与走线空间，另一端设计为与机身主体连接的安装接口，匹配机架的装配定位需求。主体结构采用仿生镂空桁架式设计，通过交错的筋条布局构建连续的受力传力路径，在大幅削减结构整体重量的同时，保证机臂在飞行过程中承受电机拉力、飞行气动载荷时的结构刚性，避免飞行过程中出现共振或形变过大影响飞行稳定性的问题。建模阶段对所有转角位置做了圆弧过渡处理，既适配尼龙模压的成型工艺要求，减少应力集中问题提升结构疲劳强度，也避免尖锐边角在装配、使用过程中造成划伤。机臂下部设计有辅助支撑脚结构，集成了起落支撑的功能，无需额外加装独立起落架即可实现起降时的机身支撑，进一步简化整机装配结构、降低整机重量。材质渲染阶段还原了尼龙材质的哑光磨砂质感，对镂空筋条的壁厚做了均匀化处理，确保模压生产时材料填充均匀、冷却收缩一致，避免成型后出现翘曲变形。整体结构设计充分考虑了无人机飞行的载荷特性与尼龙材料的力学性能，在重量、强度、工艺性三者之间取得了良好的平衡，可直接用于多旋翼无人机的原型制作与小批量生产验证，结构细节完整，安装定位清晰，能够直接导入相关工程软件做进一步的装配校验与工艺调整。
