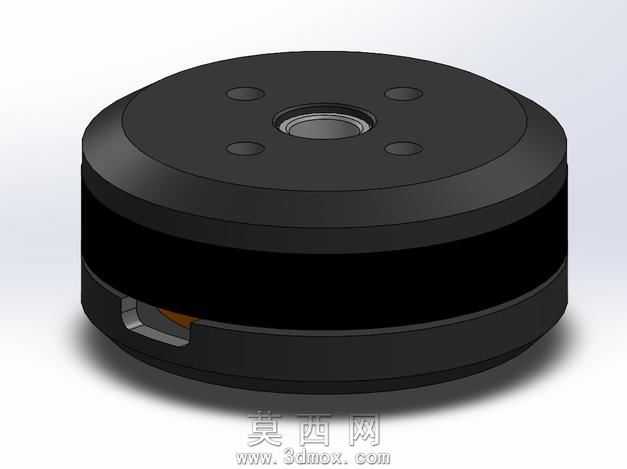

GBM2804空心轴无刷电机三维建模设计

本模型为GBM2804空心轴无刷电机的三维数字化建模作品，建模过程严格遵循实物测绘的外形尺寸与孔位间距参数，确保模型与实际产品的装配匹配度完全符合设计要求。建模阶段采用SolidWorks作为核心建模工具，首先通过旋转凸台命令构建电机上下端盖的主体回转结构，精准还原端盖表面四个对称分布的安装沉孔的位置、孔径与深度参数，中心空心轴孔的同轴度公差在建模时通过基准轴约束严格控制，保证后续装配环节的精度匹配。针对电机中部的黑色环形装饰带与外壳的分层结构，建模时通过分割线命令对圆柱面进行区域划分，为后续不同材质的赋予做好结构基础；端盖侧面的出线槽结构采用拉伸切除命令完成，精准还原槽口的倒角与避让尺寸，还原实物出线位置的结构细节。渲染阶段采用哑光黑色工程塑料材质赋予电机上下端盖，调整材质的粗糙度参数还原注塑外壳的细腻磨砂质感，中部环形区域赋予半哑光黑色橡胶质感材质，通过材质的细微光泽差异区分不同部件的视觉层次；中心轴承位置赋予金属抛光材质，模拟轴承钢的金属反光效果，提升模型的真实感。模型结构设计上完整还原了空心轴电机的典型分层装配逻辑，上下端盖的止口配合结构在建模时保留了合理的装配间隙，既符合实际生产的装配公差要求，也能在三维环境下直观展示电机的装配关系。设计思路上以装配适配性为核心，所有外部安装孔的孔间距严格匹配实物参数，可直接用于云台、小型动力装置等场景的装配干涉检查，模型仅对电机内部绕组等非外观核心结构做了简化处理，在保证外观与安装尺寸完全准确的前提下，降低了模型的冗余数据量，兼顾了展示效果与工程实用性。
