碳纤维四轴阿纳金竞速无人机机架结构

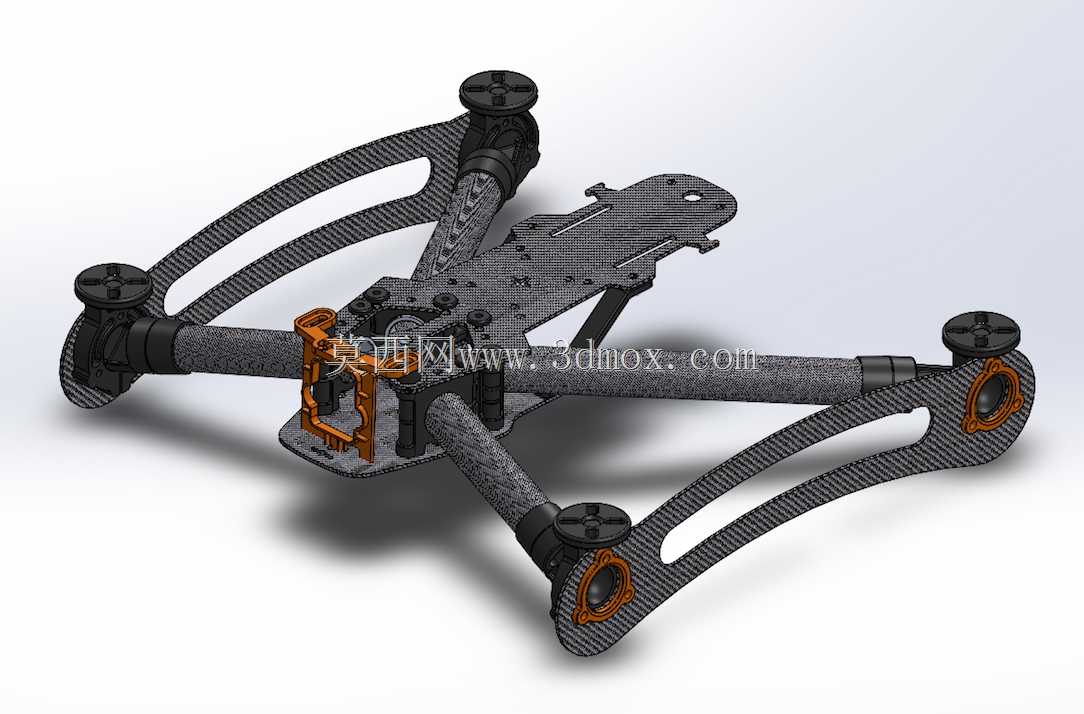

该款四轴飞行器机架主要面向FPV竞速穿越、户外航拍拓展、航模赛事竞技等应用场景，作为无人机的核心承载基体，承担着固定动力电机、飞控主板、电池组件、图传摄像头等全部机载零部件的作用，是保障飞行稳定性、结构抗冲击性的核心结构件。整体采用四轴X型布局设计，机臂采用对称式分布结构，能够让四个无刷电机的动力输出保持均匀的力矩平衡，在高速飞行、急转机动、穿越障碍的过程中，有效抵消飞行姿态调整带来的结构应力，避免机架共振影响飞控传感器的采样精度。机架主体板材选用碳纤维复合材质加工，在保证整体结构刚度的前提下最大限度降低自身重量，机臂采用镂空开槽的结构设计，在不损失纵向抗弯折强度的基础上，进一步削减冗余重量，同时能够给飞行过程中的电调部件预留散热流通空间，避免长时间大动力输出下电调积热导致的动力衰减。机架前端预留了摄像头与图传模块的安装位，采用橙色硬质固定件做结构补强，能够在发生碰撞冲击时吸收部分冲击力，保护核心的摄像与图传组件不受损坏；机架中部的核心舱位做了分层安装设计，上层可放置飞控板与接收机模块，下层可绑定动力电池，通过合理的重心排布让整机的质心落在机架几何中心位置，提升飞行操控的跟手性。机臂末端的电机安装座采用一体化成型结构，预留了标准孔位适配主流规格的竞速无刷电机，安装边界能够兼容常见的5寸螺旋桨配置，不会出现桨叶擦碰机架的问题；机架整体的安装孔位均做了公差适配设计，各个部件之间采用快拆式的固定结构，日常维护更换受损机臂时不需要完全拆解整机，能够大幅降低外场飞行的维护难度。该机架未配置塑料整流罩结构，能够进一步减轻飞行负重，同时给机载设备的调试、线路整理预留充足的操作空间，适合追求极致轻量化、高机动性的竞速飞行需求，在高速穿越、花式特技飞行场景下能够保持可靠的结构强度，应对复杂飞行环境下的碰撞、冲击载荷。
