反向工程星型手拧小铝旋钮结构设计

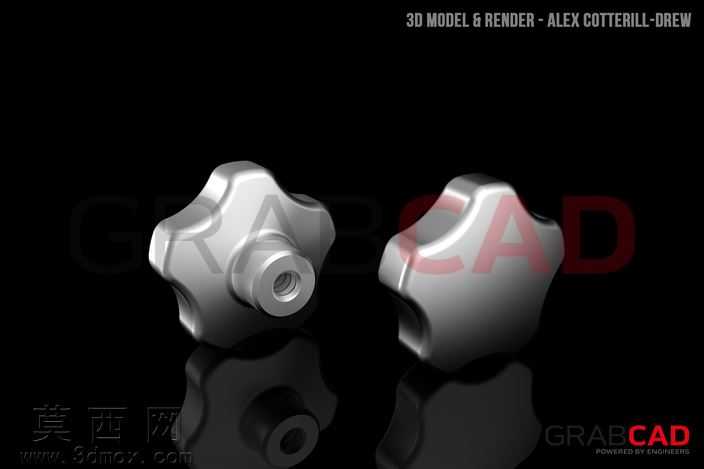

本次设计的小铝旋钮采用反向工程思路完成三维建模，整体以铝合金为应用材质，还原铸造后机加工的成品零件结构。建模阶段首先通过实物测绘获取旋钮的外轮廓参数，旋钮主体采用星型多瓣式手拧结构，瓣数设置为五瓣，每瓣外边缘做圆弧过渡处理，避免尖锐棱角带来的操作划伤问题，同时增大手部拧动时的接触摩擦力，无需额外工具即可手动完成锁紧、调节操作。中心位置设计有同轴内螺纹孔，螺纹参数匹配常规机械调节、锁紧场景的通用螺杆规格，螺纹孔入口处做倒角处理，既方便装配时螺杆的导入对位，也能去除机加工后产生的毛刺，提升零件装配的顺滑度。建模过程中对旋钮的壁厚做均匀化处理，保证铝合金铸造环节的材料流动性，避免壁厚不均导致的铸件缩孔、变形缺陷，同时在旋钮背面与安装面接触的位置设计有环形贴合平面，保证旋钮拧紧后与安装基面的贴合度，避免使用过程中出现松动偏移。渲染环节采用金属铝合金材质，调整材质的粗糙度参数模拟机加工后的亚光金属质感，添加环境反射效果突出金属零件的表面光泽，场景中设置双光源布局，主光源从斜上方打亮旋钮的主体轮廓，辅光源补光暗部细节，同时添加地面反射效果模拟零件放置在深色工作台面的真实展示效果，清晰呈现旋钮的外轮廓造型、内螺纹结构以及边角的倒角、倒圆细节。设计过程中充分考虑零件的加工工艺可行性，所有外轮廓的曲面均做连续过渡处理，无突兀的折角，既方便 CNC 机加工时的走刀路径规划，也能减少加工过程中的刀具损耗，内螺纹结构采用标准机械螺纹参数，可直接对接常规标准紧固件，无需额外定制配件，适配各类需要手动调节、锁紧的机械设备、仪器面板、工装夹具等应用场景，兼顾操作手感、结构强度与加工经济性。
