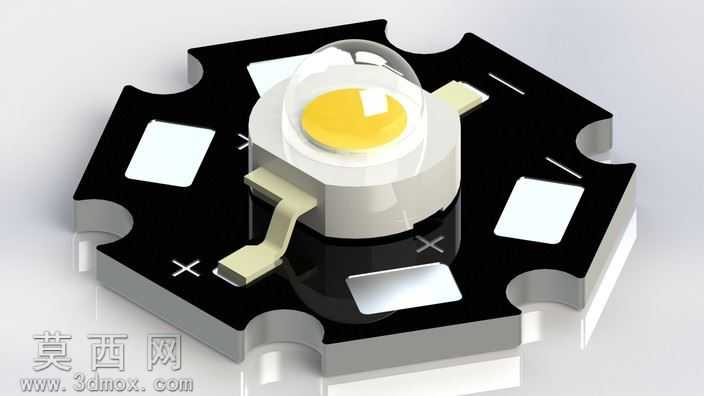

大功率贴片式LED灯珠三维结构设计

本模型采用SolidWorks完成全参数化三维建模，完整还原3W大功率贴片LED灯珠的全部结构细节，建模过程遵循电子元器件实际生产的尺寸公差规范，保证各部件装配关系完全符合实物装配逻辑。首先完成陶瓷散热基板的建模，基板采用八边形切角设计，边缘预留四个定位缺口用于SMT贴装时的对位校准，基板表面预留正负极焊盘区域，焊盘位置做沉台处理模拟实际PCB焊盘的镀层结构，基板内部建模时预留散热通孔结构，还原大功率灯珠的底部散热路径设计。其次完成发光核心组件的建模，中心黄色荧光粉层采用半球形弧面建模，模拟荧光粉点胶后的自然成型弧度，荧光粉层下方是蓝光LED芯片，芯片与基板之间通过固晶层完成装配，两侧的金属导电支架采用折弯建模，还原支架从芯片电极延伸至基板焊盘的走线路径，支架折弯角度完全匹配实际焊线工艺的弧度要求，避免出现应力集中的直角结构。灯珠顶部的透明封装透镜采用半球形薄壁建模，透镜边缘与基板做密封贴合处理，还原封装胶的填充密封结构，建模时对透镜表面做高光材质设置，模拟光学级PC材料的高透光特性，荧光粉层采用半透明漫反射材质，还原荧光粉受激发光时的光线扩散效果，金属支架采用镀银金属材质，还原支架表面的高反射特性以提升出光效率，陶瓷基板采用高导热陶瓷材质，表面做细微磨砂纹理还原陶瓷基板的真实质感。渲染阶段采用影棚布光方案，主光源从斜上方45度照射，突出透镜的弧面反光与荧光粉层的暖黄色质感，侧方补光弱化支架与基板的阴影，清晰展现各部件的装配层次，底部添加柔光反射面衬托灯珠的整体轮廓。设计过程中重点考量大功率LED的散热结构合理性，基板的散热面积、支架的导电截面都按照3W功率的载流与散热要求做等比例还原，各部件之间的配合间隙完全符合实际封装工艺的公差要求，既可以作为电子封装教学的演示模型，也可以用于照明产品设计时的元器件装配干涉检查，帮助设计人员快速完成PCB布局时的元件占位评估，提前预判SMT贴装过程中可能出现的结构干涉问题。
