立式单缸蒸汽动力装置结构展示

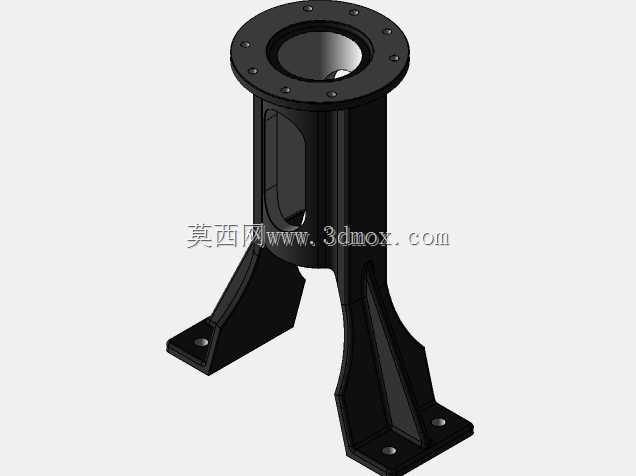

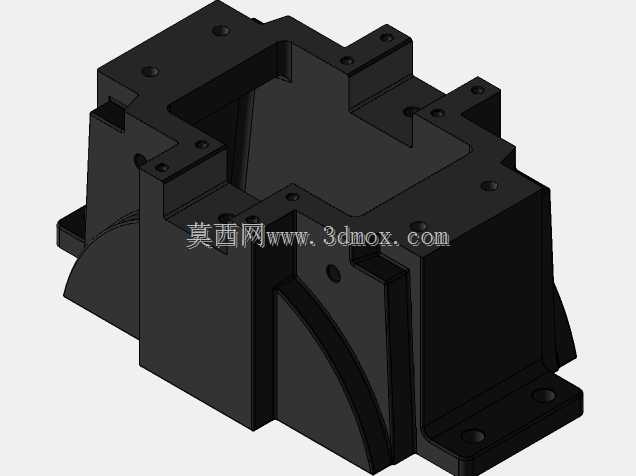

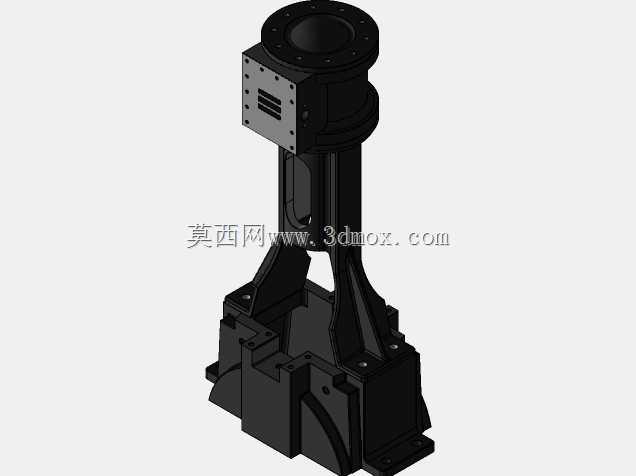

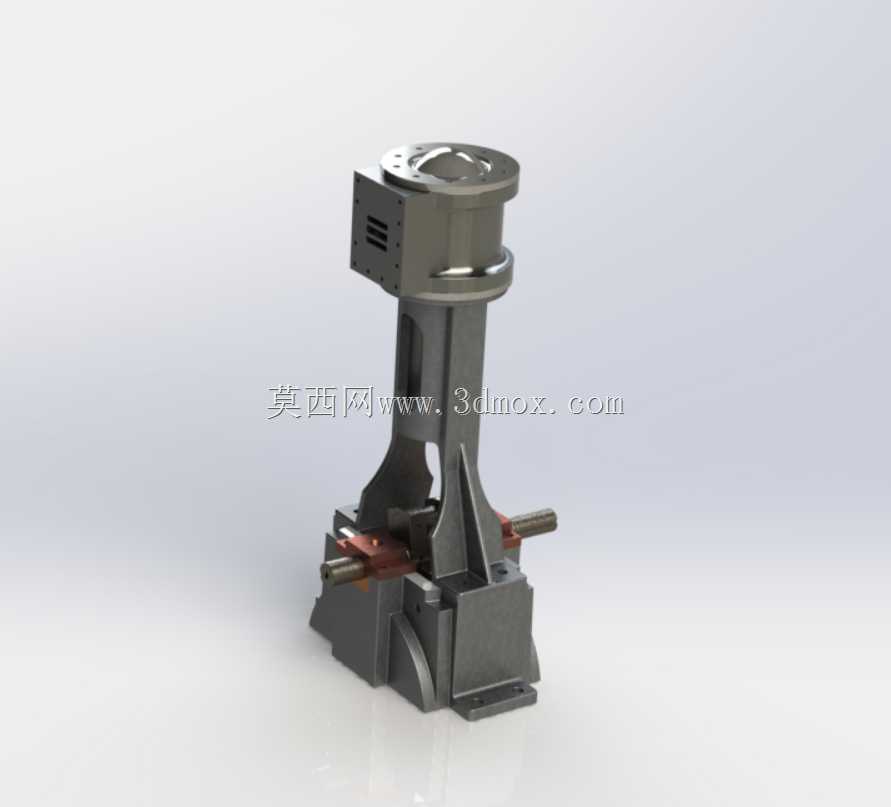

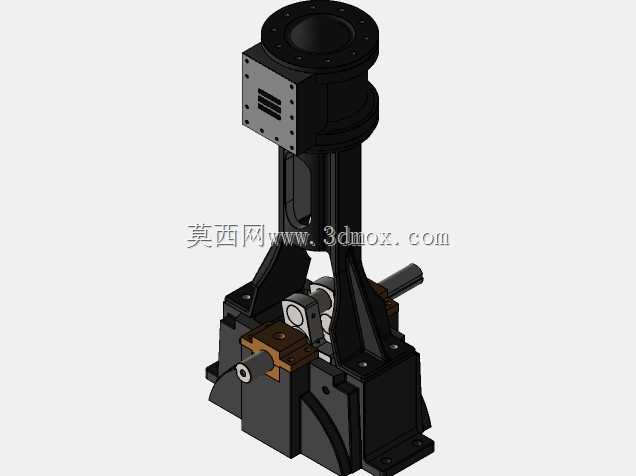

这款立式蒸汽动力装置，是热能转换为机械动能的经典动力结构，在工业发展早期的小型动力供给场景中有着广泛的应用空间，既可以作为小型工厂生产线的辅助动力源，为轻载输送、小型加工机具提供旋转动力输出，也可用于教学演示场景，直观展示蒸汽动力的能量转换逻辑与机械传动原理，还能适配复古动力装置的复刻、小型蒸汽动力展品的制作需求。从实际用途来看，该装置通过高压蒸汽进入腔体后推动内部活塞做往复直线运动，再通过配套的曲柄连杆结构将直线运动转化为旋转运动，向外输出稳定的扭矩，可带动低转速的负载设备完成持续运转，整体结构紧凑，立式布局能够大幅减少设备的水平占地面积，适合空间局促的安装场景。在功能特性上，该装置采用立式同轴布局，上部为蒸汽分配与缸体结构，集成了蒸汽进气、排气的流道设计，能够精准控制蒸汽的进出时序，保证动力输出的平稳性；中部为支撑立柱与传动导向结构，为活塞的往复运动提供精准的导向支撑，减少运动过程中的径向窜动，降低部件磨损；下部为安装基座与动力输出端，预留了标准化的安装孔位，可直接固定在混凝土基础或者钢制安装机架上，输出轴端可通过联轴器、皮带轮等结构与负载设备连接，传动适配性较强。从设计思路来看，该结构优先考虑了动力传递的路径最短化，将缸体、传动结构、输出端沿竖直方向同轴布置，减少了动力传递过程中的扭矩损耗，同时各个功能模块采用分体式装配设计，缸体、支撑结构、基座都可单独拆卸，便于日常的维护检修与易损件更换；外部的支撑筋结构在保证整体结构刚性的前提下，尽可能减少了冗余材料的使用，降低了装置的整体自重。在外形尺寸与安装边界上，该装置整体为竖直长条形结构，上部缸体直径小于下部基座的安装尺寸，安装时需要预留竖直方向的操作空间，用于日常的蒸汽管路连接、部件检修操作，基座的安装孔位采用对称布局，安装时需要保证基座平面的水平度，避免活塞运动过程中出现偏磨，同时要在装置周边预留蒸汽管路的排布空间，保证进气管、排气管的走线顺畅，避免管路弯折影响蒸汽的流通效率，整体安装边界规整，不需要额外预留过大的侧向操作空间，适配多种小型动力舱的安装需求。
