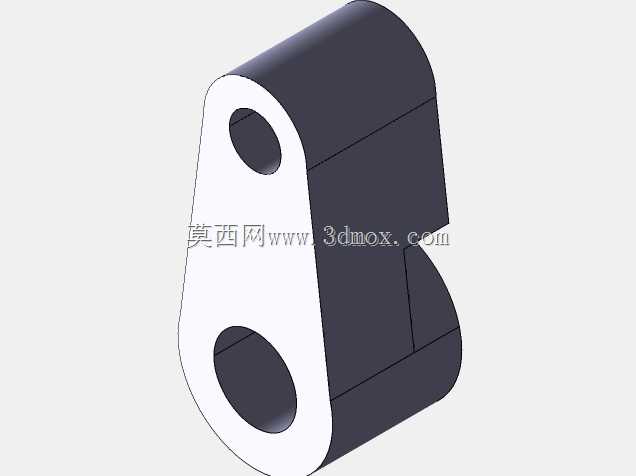

双孔铰接式机械连接吊耳结构件

该结构件为工业装备领域常用的铰接式连接吊耳，主要应用于各类需要实现枢轴转动连接、载荷传递的机械装配场景，常见于工程机械的连杆机构、自动化生产线的摆臂连接端、小型设备的吊装受力点位、工装夹具的活动铰接部位，可在静态承重与动态摆动的工况下稳定传递径向载荷，实现两个部件之间的相对转动约束，同时保证连接位置的结构强度与装配同轴度。从功能特性来看，该构件采用一体化切削成型的结构设计，主体为变截面的块状基体，上下两端分别设置同轴度精度较高的圆形铰接通孔，上端小孔径通孔用于配合小直径销轴实现与主动摆臂或者吊装挂点的连接，下端大孔径通孔用于配合大直径销轴与固定支座或者从动部件相连，两个孔位的中心距经过精准计算，可匹配对应机构的转动行程需求，避免转动过程中出现部件干涉、行程不足的问题。在设计思路上，该构件充分考虑了铰接部位的受力分布特点，基体外侧采用圆弧过渡轮廓，有效降低了孔位周边的应力集中系数，避免长期交变载荷作用下出现应力开裂的问题；构件的两个平行安装端面加工有较高的平面度，可保证装配后销轴的垂直精度，减少转动过程中的偏磨问题，延长铰接副的使用寿命；基体的非配合面采用规整的平面设计，既可以减少加工过程中的材料去除量，降低生产制造成本，也能为后续的表面防锈处理提供便利，同时方便装配过程中的夹持定位。从安装边界来看，该构件的整体轮廓紧凑，上端圆弧面与下端圆弧面的半径分别适配对应孔位的边缘安全距离，安装时仅需保证两个销轴的装配空间充足，预留出对应销轴的穿入长度与锁紧件的安装位置即可，构件侧面的平直轮廓可与相邻部件的安装面形成贴合定位，无需额外设计复杂的定位结构即可快速完成装配对位，适配多种常规规格的铰接销轴安装需求，可直接替换同安装尺寸的标准铰接耳件，降低设备维护的配件选型成本。
