叉形铰接侧装连接支座结构设计

该铰接连接支座是机械传动与支撑系统中常用的传力连接构件，主要应用于各类需要实现铰接转动、侧方位定位安装的机械装配场景，常见于轻工机械、输送设备、小型工装夹具以及非标自动化设备的连杆传动机构中，承担着连接两个相对运动部件、传递工作载荷同时允许部件间绕指定轴线产生小幅转动的核心作用，能够有效抵消装配过程中产生的位置偏差，补偿设备运行时的微量位移，避免刚性连接带来的应力集中问题，提升整套机构的运行稳定性与部件使用寿命。

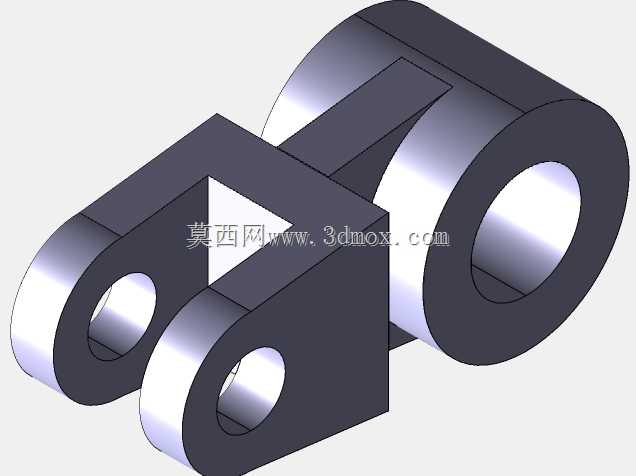

从功能特性来看，该构件采用一体成型的结构设计，一端为对称分布的双叉耳结构，两个叉耳上同轴设置有贯通的销轴安装孔，用于配套销轴实现与相邻连杆部件的铰接配合，双叉耳的对称布局能够保证铰接受力时两侧载荷均匀分布，避免单侧受力产生的偏磨、变形问题；另一端为大直径的筒状安装座，中心设置大尺寸贯通轴孔，用于与支撑轴类部件配合实现侧方位的定位安装，筒状结构具备足够的壁厚，能够承受径向与轴向的复合载荷，满足中等载荷工况下的使用需求。两个功能结构之间通过矩形连接块实现刚性过渡，连接块与叉耳、筒座之间均设置有圆角过渡结构，能够有效分散应力传递路径，避免直角连接处的应力集中断裂风险。

在设计思路上，该构件优先考虑装配兼容性与受力合理性，双叉耳的开档尺寸经过匹配设计，能够适配常规厚度的连杆接头，销轴孔的直径公差按照铰接配合的间隙要求设定，保证销轴装配后既能灵活转动又不会产生过大的旷量；侧装筒座的轴孔长度与直径按照常用支撑轴的安装尺寸匹配，端面设置为平整的加工面，能够与相邻安装部件的端面紧密贴合，保证安装定位的精度。整体外形的安装边界清晰，双叉耳端的外轮廓宽度、筒座端的外径以及整体的轴向长度都控制在紧凑的尺寸范围内，不会占用过多的设备安装空间，能够适配狭小空间内的铰接装配需求。构件的所有棱边都做了倒角处理，既能够去除加工毛刺避免装配时划伤操作人员，也能够引导销轴、轴类部件顺利装入对应孔位，提升装配效率。在实际使用中，该支座可以根据具体的载荷需求选择对应的金属材质，常规工况下采用优质碳素结构钢加工即可满足强度要求，表面做发黑或者镀锌处理提升防锈能力，在有耐腐蚀需求的场景下也可以采用不锈钢材质加工，适配不同的工作环境。
