卧式双缸蒸汽动力装置结构三维设计

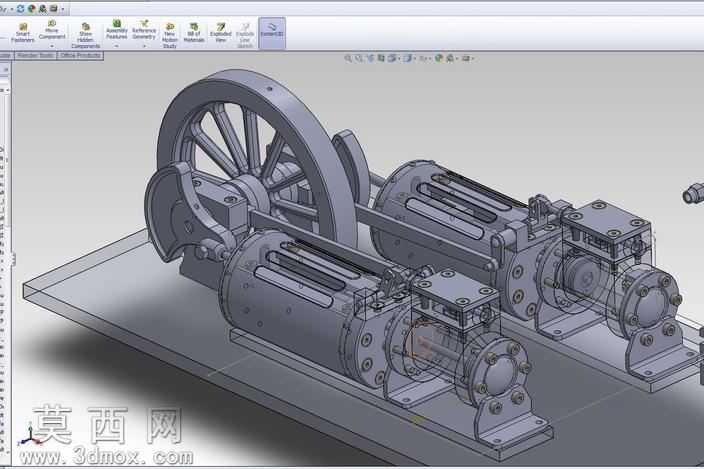

本作品为卧式双缸蒸汽动力装置的三维建模成果，建模过程依托三维设计软件完成整体装配与细节构建，完整还原了老式卧式双缸蒸汽机的机械结构特征。建模初期先梳理动力传递逻辑，确定双缸水平对置的卧式布局方案，以共用安装底座为装配基准，依次完成两个平行布置的汽缸体、传动曲柄连杆机构、大直径辐条式飞轮、配气阀组、缸端密封组件的零件建模与装配约束。零件建模阶段针对汽缸体外壁的散热槽结构、端盖的螺栓连接孔位、飞轮的辐条镂空造型、曲柄的偏心连接结构均做了精准还原，对每个配合面设置了符合机械装配规范的公差约束，确保整体机构可实现完整的运动仿真。材质渲染阶段根据零件实际功能赋予对应材质：汽缸与阀组采用铸铁哑光金属材质，飞轮做旧化铸铁质感处理，安装底座采用钢板焊接的磨砂金属质感，密封垫片采用非金属耐热材质表现，连接螺栓采用标准镀锌件材质，整体渲染效果还原了老式工业设备的厚重金属质感，同时通过半透明显示处理可直观呈现汽缸内部活塞与连杆的运动配合关系。设计过程中重点考量了双缸的相位差设置，确保两个汽缸的动力输出可连续叠加，避免单缸蒸汽机的动力死点问题，大直径飞轮的配重设计也做了对应结构还原，可储存转动惯量保证动力输出平稳。整体模型结构完整，装配关系清晰，既还原了老式蒸汽动力装置的经典机械结构，也可作为机械原理学习、机构运动仿真的参考模型，帮助理解曲柄连杆传动、双缸动力错相布置、飞轮稳速等经典机械设计逻辑，建模过程中对老式机械的加工工艺特征也做了细节体现，比如铸件的分型面痕迹、螺栓的标准件选型、管路接口的密封结构等，让模型更贴近真实工业设备的实际状态。
