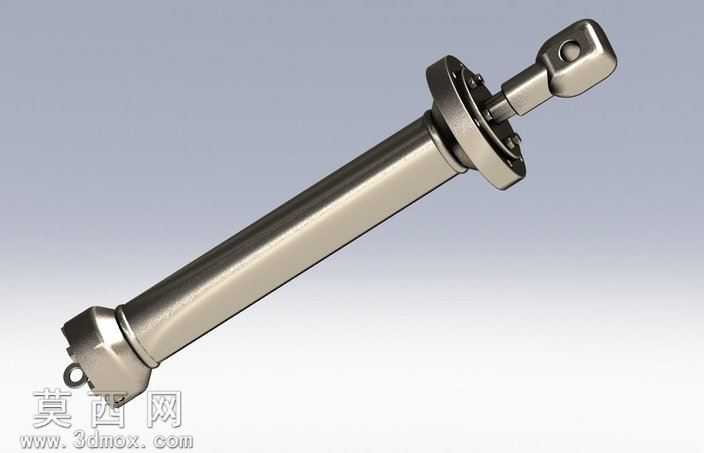

法兰安装型单杆液压油缸三维建模作品

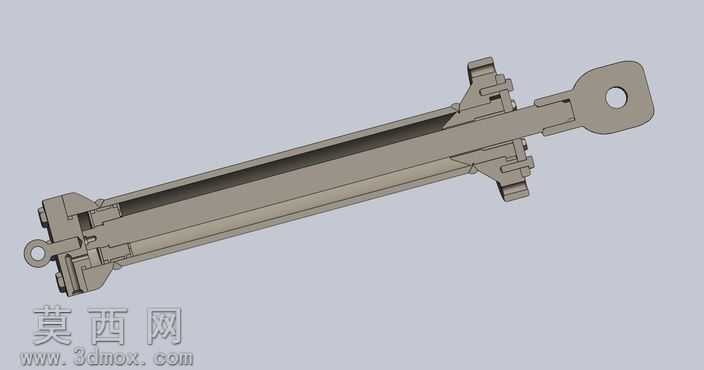

本作品为法兰安装式单杆双作用液压油缸的三维参数化建模成果，建模过程严格遵循液压元件的实际生产尺寸规范，完整还原了液压油缸的全部装配结构与细节特征。建模阶段首先梳理液压油缸的组成逻辑，将整体拆分为缸筒、活塞杆、前端法兰安装座、后端端盖、杆端连接耳环、活塞组件、密封沟槽、紧固连接件等独立子零件，按照自底向上的装配思路逐个完成零件建模后再进行整体装配约束。缸筒部分采用回转类特征建模方式，精准还原内壁高精度配合面、外壁工艺倒角、两端连接螺纹的尺寸参数，表面赋予磨砂金属材质，模拟实际珩磨加工后的金属质感；前端法兰安装座还原了均布的安装螺栓孔、定位止口、防尘密封槽的结构细节，法兰端面做平面度特征处理，还原实际加工的平整金属表面效果；活塞杆部分采用高精度回转特征建模，还原杆身镀铬层的高光金属材质，杆端连接耳环完整还原铰接孔、润滑注油孔的细节结构，铰接孔内做配合面粗糙度的材质区分；后端端盖部分还原了进回油接口、缓冲装置腔室、尾部铰接吊环的结构，油口螺纹、密封安装槽的尺寸完全符合液压元件行业标准。装配过程中严格按照实际装配关系添加同轴、贴合、间隙约束，还原活塞与缸筒的滑动配合间隙、活塞杆与前端盖的导向配合间隙，所有密封件的安装位置都预留了符合规范的压缩量空间，避免出现装配干涉问题。渲染阶段采用工业产品展示常用的柔光打光方案，主光源从侧上方投射突出金属零件的轮廓质感，辅助光源补光弱化暗部死黑，环境光添加微弱的车间环境反射，让金属材质的反光更贴近真实工业场景。设计过程中充分考虑液压油缸的实际工况需求，法兰安装结构适配设备的正面固定安装场景，杆端耳环结构可适配不同角度的负载铰接需求，整体结构的尺寸比例符合中低压液压传动系统的常用参数，可直接用于液压系统原理演示、设备装配模拟、教学演示等场景，模型结构完整无缺失特征，各零件可单独拆分编辑，方便后续根据不同工况参数调整尺寸规格。
