3.81间距螺钉式接线端子连接器三维建模

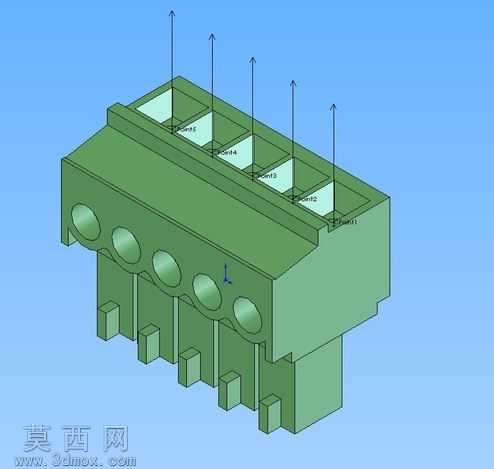

本模型采用SolidWorks进行全参数化三维建模，完整还原3.81毫米间距螺钉夹线式接线端子的结构特征，建模过程遵循电子接插件的通用尺寸规范，先从基座主体特征开始搭建，通过拉伸凸台命令构建绝缘基座的整体外形，再通过切除命令加工出内部的接线腔体、螺钉安装孔位以及插针导向槽，所有孔位的位置度严格匹配3.81mm的标准间距，保证2针到12针不同配置下的孔位阵列参数统一，可通过修改阵列数量快速生成不同针数的端子型号。基座部分采用哑光绿色工程塑料材质渲染，还原常用PA66绝缘基座的质感，表面做细微的磨砂纹理处理，避免渲染效果过于塑料化失真。金属夹线结构与接线螺钉部分采用镀锌钢材材质，设置合适的金属反光度与粗糙度参数，区分金属件与塑料绝缘件的视觉差异。模型完整呈现了夹线端子的内部结构：每个接线位对应独立的夹线腔体，腔体内部预留螺钉旋入的空间，下方设置导电插针的固定位，基座侧面设计有拼接卡扣结构，可实现多组端子的并排拼接扩展，底部的插针长度与截面尺寸符合PCB板焊接的通用标准，上方的箭头标识清晰标注每个接线位的对应引脚方向，方便接线时识别线序。建模过程中对所有棱角做了符合实际生产的圆角处理，避免出现现实加工中不存在的尖锐直角，同时对装配间隙做了合理设置，还原塑料件与金属件之间的装配公差，让模型既具备精准的尺寸参考价值，也能直接用于装配模拟、产品宣传渲染图制作等场景，可作为电气设计中接线端子选型的三维参考，也可用于教学演示螺钉式接线端子的夹线工作原理。
