齿轮联动自锁式夹持工装结构设计

这款夹持结构主要面向工业生产中的小件夹持、工位转运、工装定位场景设计，可适配自动化生产线的末端执行、手工工装的辅助装夹、小型加工工位的工件固定等多种使用需求，能够对规则形状的金属件、塑料件、小型加工坯料提供稳定的夹持力，避免工件在转运、加工过程中出现松脱、移位的问题。

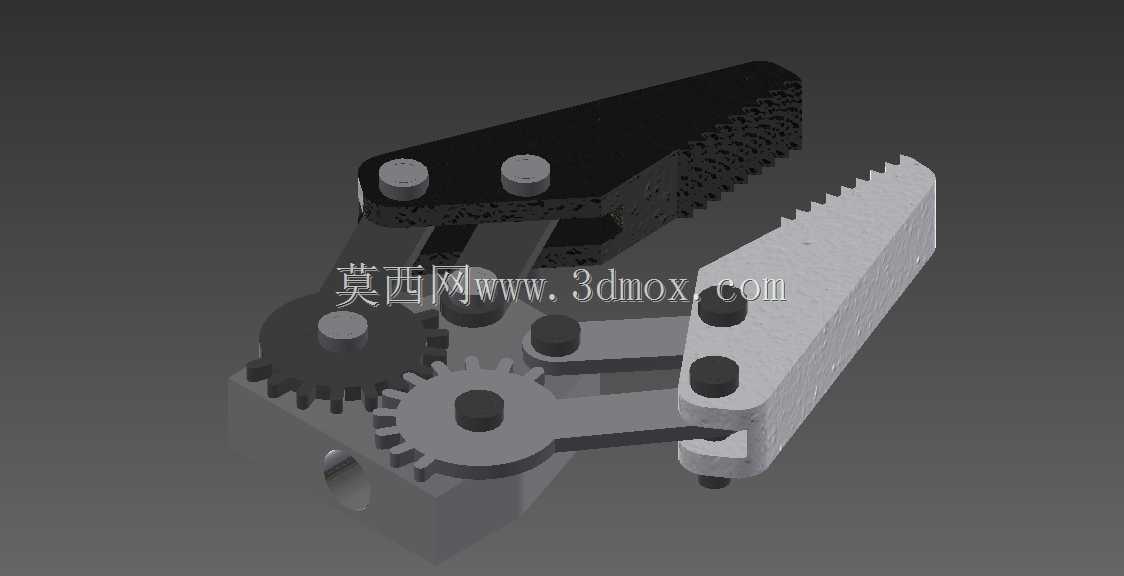

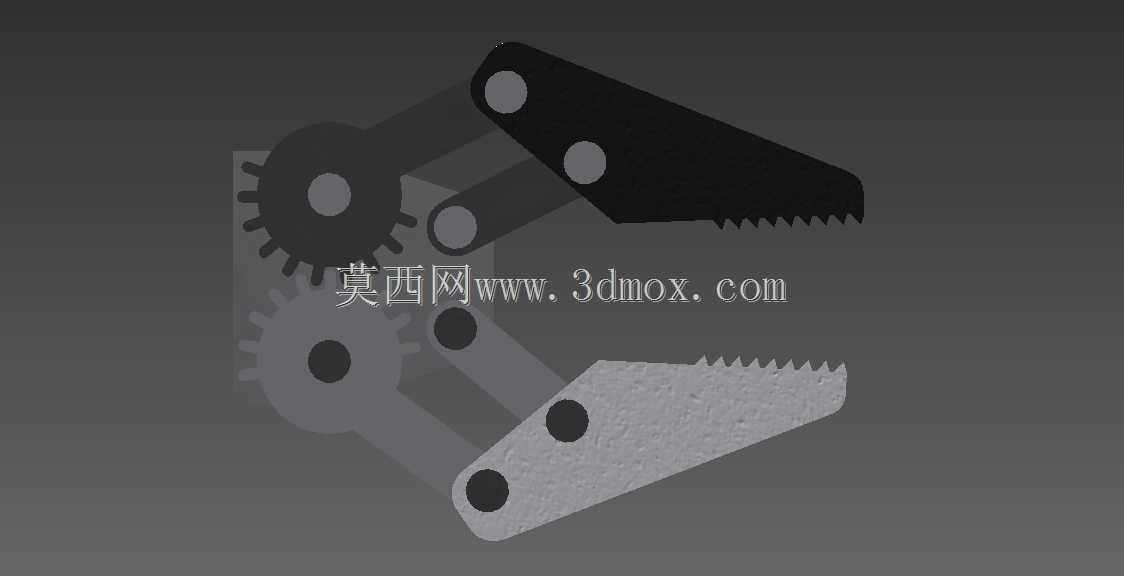

从功能特性来看，该夹持结构采用双齿轮啮合联动的传动方案，两侧夹爪通过齿轮传动实现同步开合，能够保证夹持过程中两侧夹爪的运动行程完全对称，夹持中心始终保持固定，不会出现夹偏、工件错位的情况；夹爪的咬合面设计有连续的锯齿形防滑齿纹，能够大幅提升夹爪与工件接触面的摩擦力，即使夹持表面较为光滑的工件，也能提供足够的握持力，同时结构自带机械自锁特性，当夹持动作到位后，齿轮啮合的反向锁止特性可以让夹爪保持夹持状态，无需持续施加外部驱动力即可维持夹持力，既可以降低驱动端的能耗，也能避免动力中断后工件脱落的安全隐患。

在设计思路上，这款夹持结构优先考虑了结构可靠性与装配便捷性，整体采用模块化的铰接布局，所有转动节点均采用销轴铰接的连接方式，没有复杂的异形曲面结构，零部件加工难度低，后期维护更换易损件也十分方便；夹爪部分采用分体式设计，可根据不同的夹持工件形状更换对应齿形或接触面形状的夹爪端头，无需更换整个夹持主体，能够大幅拓展结构的适用范围。传动齿轮的参数经过匹配设计，开合行程覆盖常见小型工件的尺寸范围，传动比设置兼顾了开合速度与夹持力的平衡，既可以快速开合完成取放动作，也能在夹持时输出足够的压紧力。

从安装边界来看，该夹持结构整体外形紧凑，主体结构没有外凸的尖锐部件，尾部预留有标准化的安装连接位，可以直接对接气缸、电动推杆等直线驱动元件，也可适配手动扳动的操作结构，安装时仅需固定尾部的连接基座即可，不需要额外设计复杂的适配支架；结构的转动间隙经过合理控制，铰接处的公差设置既保证了转动的顺畅度，也避免了间隙过大导致的夹持精度下降问题，整体结构的厚度方向尺寸控制合理，能够在狭窄的工位空间内完成安装使用，适配多数小型自动化设备、手工工装的安装空间要求，不需要对原有工位进行大幅改造即可完成加装。
