钢铁侠电弧反应堆标识数控加工结构设计

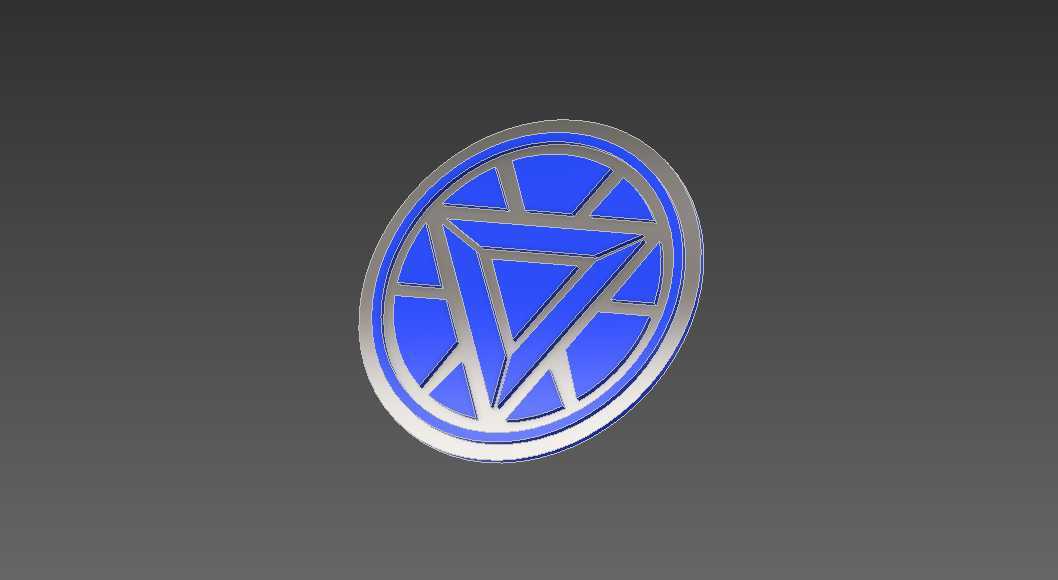

　　这款标识结构的设计初衷是适配数控加工场景下的个性化金属标识制作需求，最初的需求来源是影视主题周边的定制加工订单，同时也可拓展用于工业设备的主题装饰、文创产品的金属构件加工领域。从实际应用场景来看，这类圆形嵌入式标识既可以作为主题展陈设备的面板装饰件，安装在定制机箱、主题操作台的预留嵌槽内，也可以单独作为金属挂牌、纪念徽章的加工母模，适配铣削加工的全流程工艺要求。

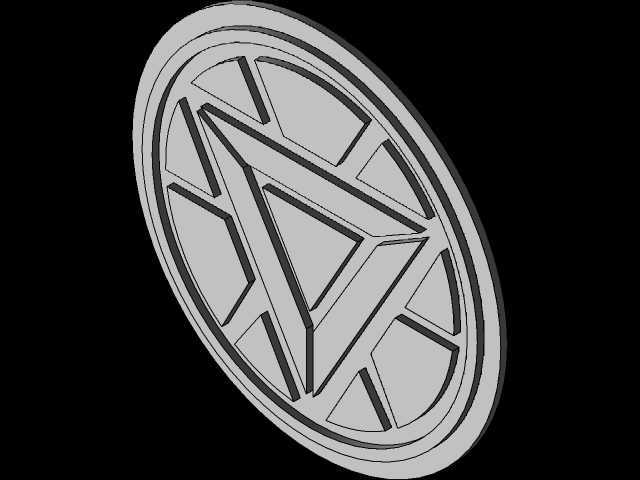

　　设计过程中首先考虑的是数控加工的工艺可行性，整体采用椭圆轮廓作为外边界，外边缘设置双层环形凸台结构，外层凸台宽度控制在3mm，高度1.2mm，既可以作为加工时的装夹定位基准，也能在安装时嵌入面板预留的沉槽内，避免安装后出现边缘凸起刮蹭的问题。内层环形结构与外层凸台预留0.8mm的环形凹槽，凹槽深度0.5mm，加工时可以通过换刀实现不同区域的表面处理区分，凸台区域做高光铣削，凹槽区域做喷砂氧化处理，形成明显的视觉层次。

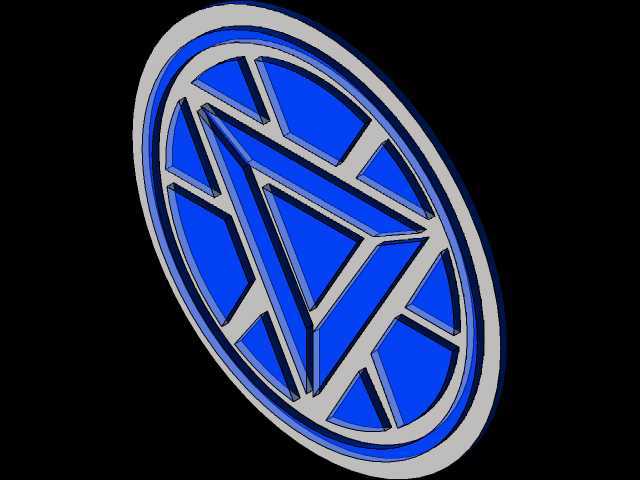

　　内部的三角能量核心结构是整个标识的设计重点，所有三角筋条的宽度统一设置为2.5mm，筋条之间的镂空区域边缘做R0.3mm的圆角过渡，避免加工时出现刀具崩损的问题，同时也能消除锐角带来的安装安全隐患。筋条的高度与外层凸台保持一致，确保整个标识的安装平面度控制在0.1mm以内，安装后与贴合面之间不会出现明显缝隙。中心区域的正三角嵌套结构，每一层三角的边距都做了等距偏移计算，偏移量统一为4mm，确保视觉上的对称协调性，不会出现比例失衡的问题。

　　从安装边界来看，整个标识的最大外轮廓椭圆长轴为120mm，短轴为100mm，整体厚度为3mm，背面预留0.5mm深度的背胶粘贴槽，既可以采用沉头螺丝从背面锁付安装，也可以使用高强度结构胶直接粘贴，适配不同的安装场景。如果是作为嵌装件使用，面板上的预留开孔尺寸可以设置为长轴119mm、短轴99mm，配合0.1mm的安装公差，既可以保证安装时的顺畅推入，也不会出现安装后松动晃动的问题。

　　设计时特意规避了细小的深腔结构，所有凹槽的深度与宽度比都控制在1:2以内，适配普通直径2mm的立铣刀即可完成全部加工流程，不需要使用特殊的微小径刀具，降低加工的刀具成本与断刀风险。所有的棱边除了特意保留的凸台高光边之外，都做了C0.2mm的倒角处理，去除加工后的毛刺飞边，不需要后续额外的手工去毛刺工序，提升批量加工的效率。

　　在功能特性上，这款结构除了基础的标识装饰作用之外，背面的环形凹槽还可以预留LED灯带的安装空间，灯带嵌入凹槽后不会突出背面安装平面，点亮后光线可以透过筋条之间的镂空区域透出，实现发光标识的效果，拓展了产品的使用场景，既可以作为普通的金属装饰牌，也可以作为带灯光效果的主题设备状态标识。结构的壁厚均匀性也做了针对性优化，所有实体区域的壁厚差不超过1mm，在做阳极氧化、喷涂等表面处理时，不会因为壁厚不均出现上色差异、变形等问题。

　　实际加工验证过程中，采用6061铝合金作为毛坯材料，使用三轴数控铣床即可完成全部加工工序，单次装夹即可完成正面所有特征的加工，翻面后仅需要加工背面的背胶槽与安装沉孔，加工节拍控制在12分钟每件，适合小批量定制加工的生产节奏。如果采用亚克力、PC等非金属材料加工，只需要调整切削参数即可，不需要修改三维模型结构，适配多种材料的加工需求。
