插销式简易柜门锁具结构设计

这款插销式简易锁具主要面向民用储物柜、小型设备舱门、户外配电箱副锁、仓储周转箱等场景的锁闭需求，相比传统弹子锁、密码锁结构更简单，故障率更低，在无需高防盗等级、追求快速开合与长期可靠使用的场景下具备极高的适配性，尤其适合工厂工位储物柜、学生宿舍更衣柜、户外公共设施检修门这类高频开合、使用人群杂、维护成本受限的使用场景，无需复杂的钥匙管理，手动拨动插销即可完成锁闭与开启动作，操作门槛极低。

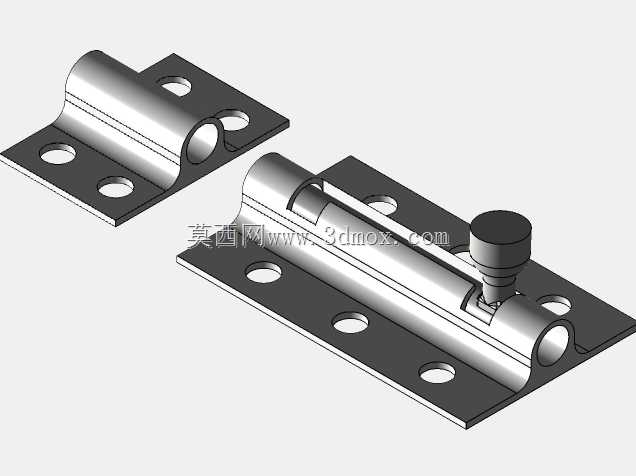

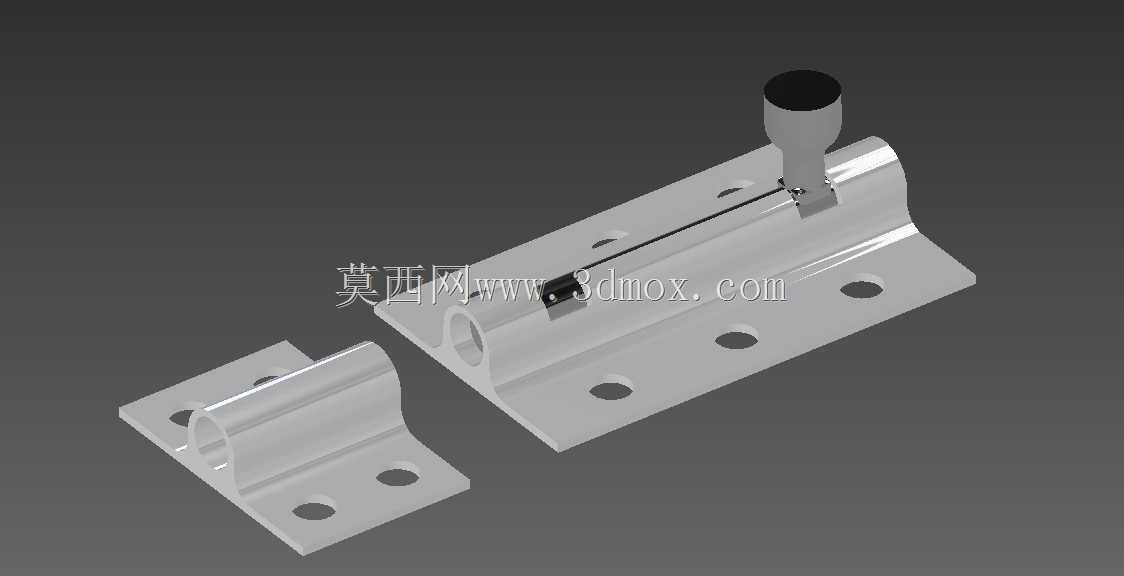

从功能特性来看，该锁采用分体式插销啮合结构，分为带滑动销杆的主座与带啮合槽的副座两个独立部件，主座内置直线滑动导轨约束销杆的运动路径，避免销杆伸缩过程中出现卡滞、偏斜问题，销杆顶端设置了凸起的拨柄，方便使用者徒手操作，无需额外工具即可完成开合；销杆与副座的啮合槽采用小间隙配合，锁闭状态下可限制门板与门框之间的相对位移，避免门板受外力晃动出现意外开启的问题，同时主座与副座的安装面均为平整贴合面，可直接通过紧固件固定在门板与门框的对应安装位，安装后贴合度高，无突出的尖锐棱角，避免日常使用过程中剐蹭衣物或划伤使用者。

在设计思路上，这款锁具优先考虑结构可靠性与加工便捷性，整体零件全部采用规则的钣金与机加工结构，无复杂曲面或特殊工艺结构，可直接通过冲压、铣削等常规加工工艺完成生产，加工成本低，适合批量量产；结构上没有内置弹簧、弹子等易损耗的小零件，长期使用不会出现弹簧失效、零件卡滞的问题，在多尘、潮湿的恶劣使用环境下也能保持稳定的动作性能，无需频繁维护保养。

从安装边界来看，主座与副座的安装板均预留了对称分布的安装孔，安装孔位间距适配常规12-18mm厚度的门板与门框安装需求，安装时仅需在对应位置标记孔位、打孔固定即可，无需对门板做开槽、嵌装等复杂加工，普通使用者即可自行完成安装；销杆的伸缩行程设计预留了足够的啮合余量，即使门板与门框之间存在小幅的安装间隙偏差，也能保证销杆顺利插入副座的啮合槽完成锁闭，对安装精度的容错率较高，适配不同加工精度的柜体安装需求；整体外形结构紧凑，安装后突出安装面的高度较低，不会占用柜体周边的额外空间，也不会影响柜门的正常开合转动。
