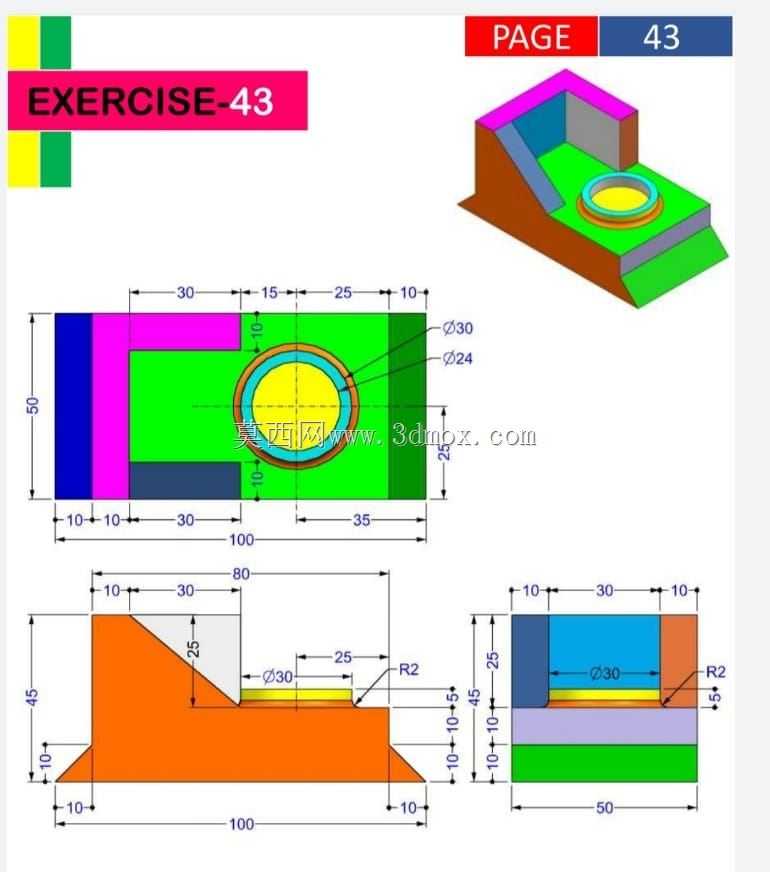

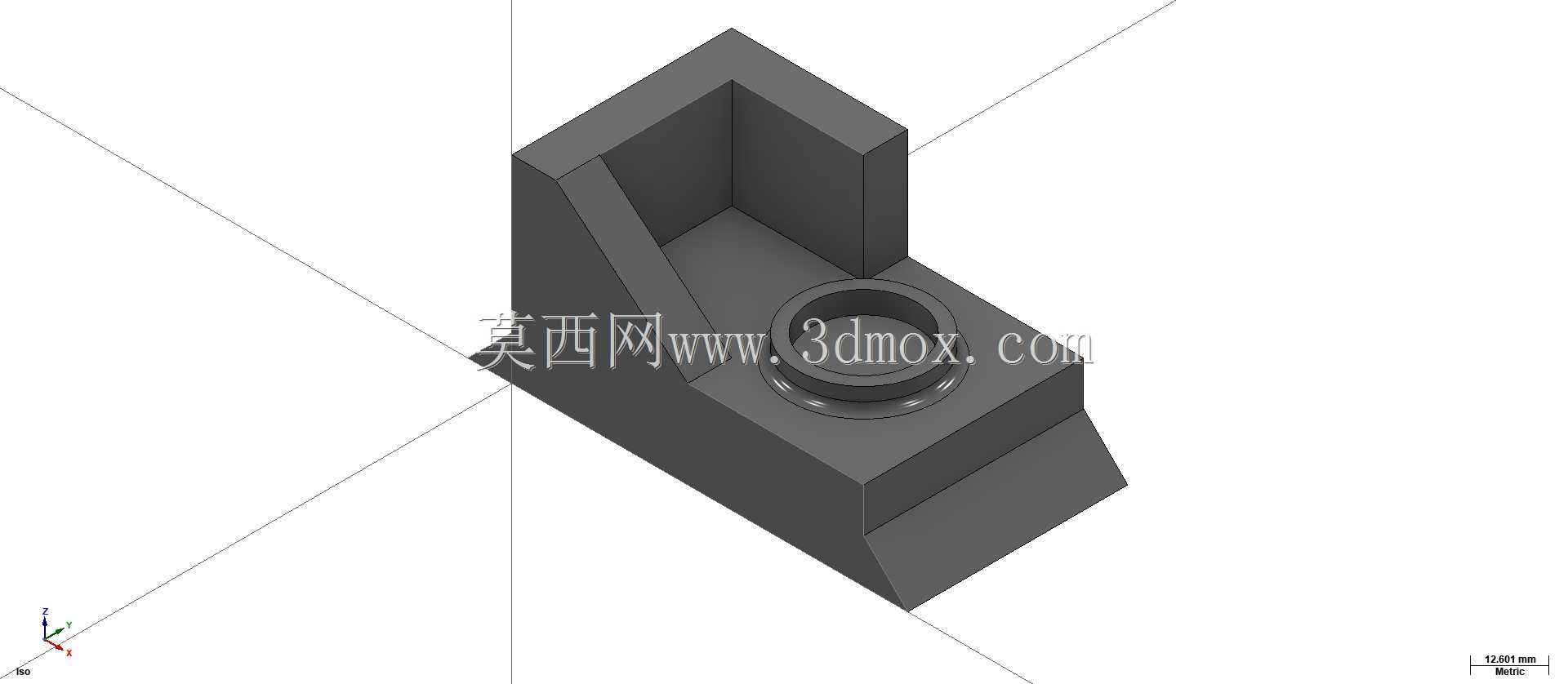

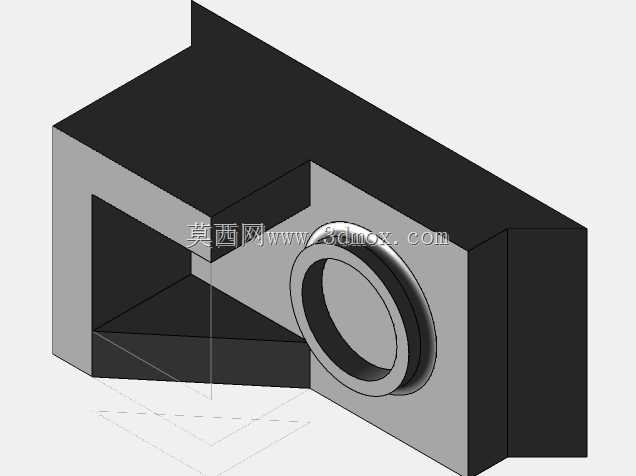

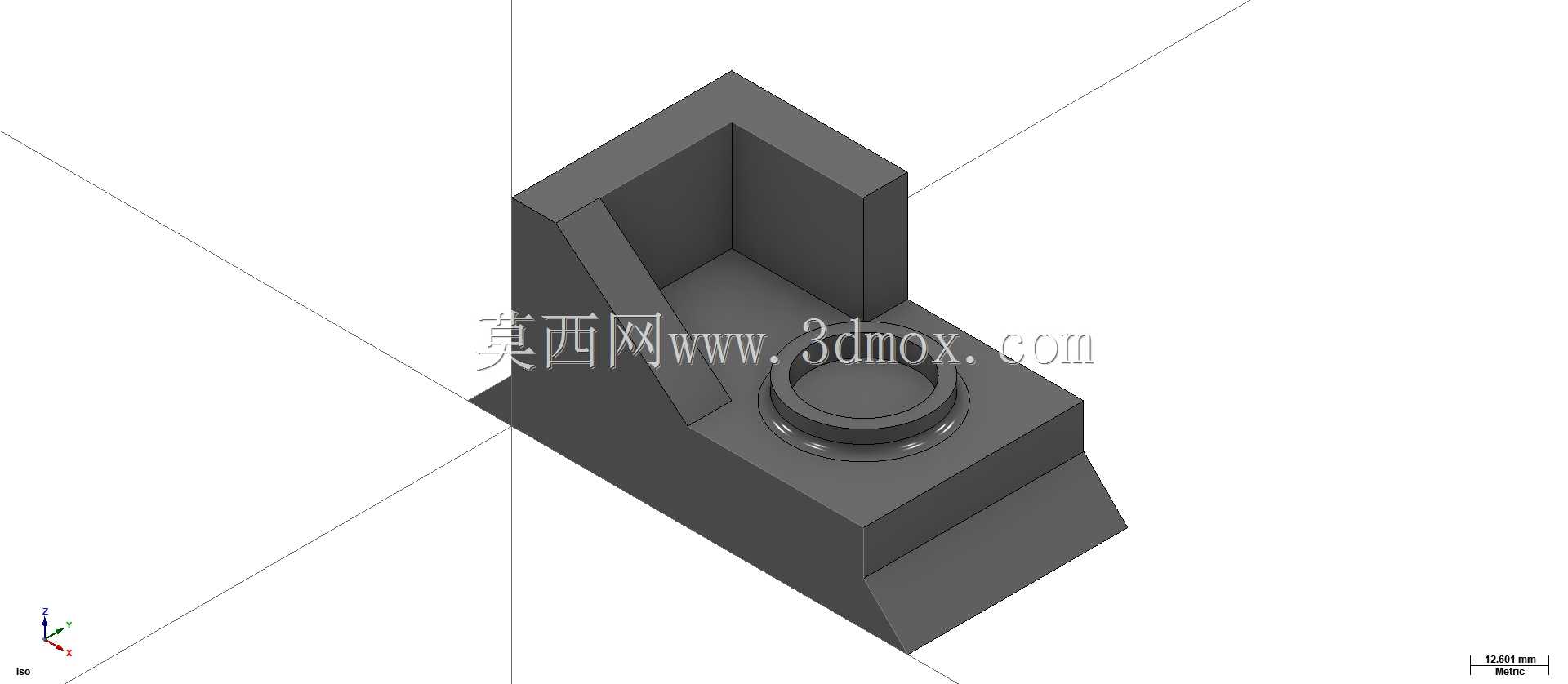

带凸台圆柱孔L型异形支撑基座

该支撑基座属于机械系统中常见的承力安装构件，主要应用于小型自动化设备的工位承载、工装夹具的定位底座、检测设备的安装支撑等场景，能够为上方搭载的功能部件提供稳定的安装基准，抵消设备运行过程中产生的振动与侧向载荷，保障搭载部件的位置精度长期稳定。从实际用途来看，这类基座常被布置在生产线的小型加工工位旁，用来固定导向组件、小型气动执行元件或者检测传感器，也可作为小型实验装置的底部承载结构，适配多类需要刚性支撑的安装需求。在功能特性上，该构件采用一体化成型的结构设计，主体为L型弯折的承力主体，一侧设置竖直挡边结构，可提供侧向定位与限位作用，避免搭载部件出现横向滑移；基座平面区域集成的带凸台圆柱孔，可直接穿装紧固螺栓或者定位销，凸台结构能够有效提升孔位周边的结构强度，避免长期受载后孔位出现变形开裂，基座底部的斜向切面设计，既可以减少整体结构的重量，也能避开安装平面上的凸起干涉，适配更多复杂的安装环境。在设计思路上，该构件优先保障结构刚性与安装便利性，整体壁厚均匀过渡，在转角位置做了应力缓释的结构处理，避免应力集中导致的结构断裂，竖直挡边与底部平面的垂直度控制在合理公差范围内，能够为搭载部件提供精准的定位基准，圆柱凸台的高度经过匹配设计，既保证螺纹啮合或者销连接的有效长度，也不会额外占用过多的安装空间。从外形尺寸与安装边界来看，该构件整体占用空间紧凑，底部安装平面的接触面积经过优化，能够在有限的安装区域内提供足够的支撑稳定性，竖直挡边的高度适配常规小型功能部件的侧靠定位需求，圆柱孔的位置避开了构件的边缘区域，预留了足够的紧固件操作空间，安装时无需额外加工避让位，可直接通过螺栓固定在型材台面或者设备基板上，适配M6-M10规格的常用紧固件，安装后整体重心落在支撑面中心区域，不会出现偏载倾覆的问题，能够满足中等载荷下的长期使用需求。
