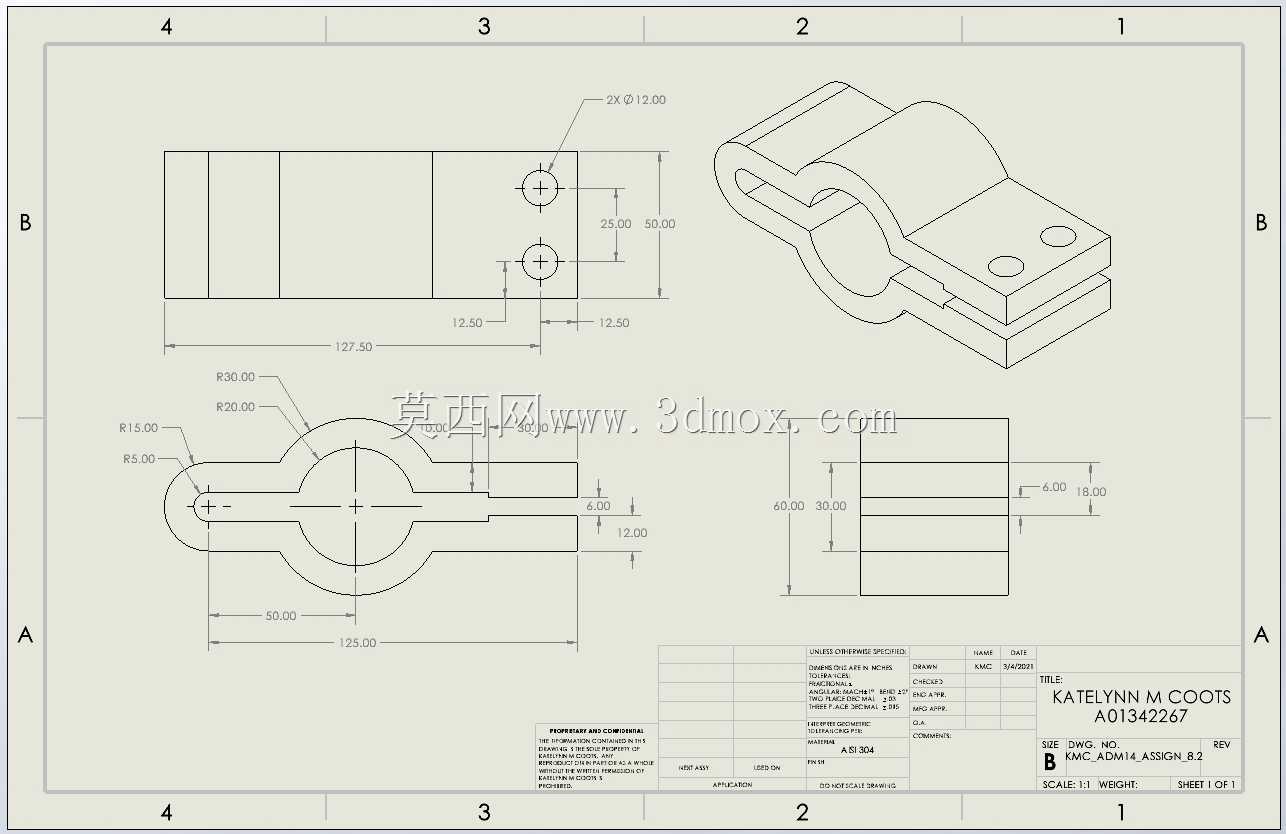

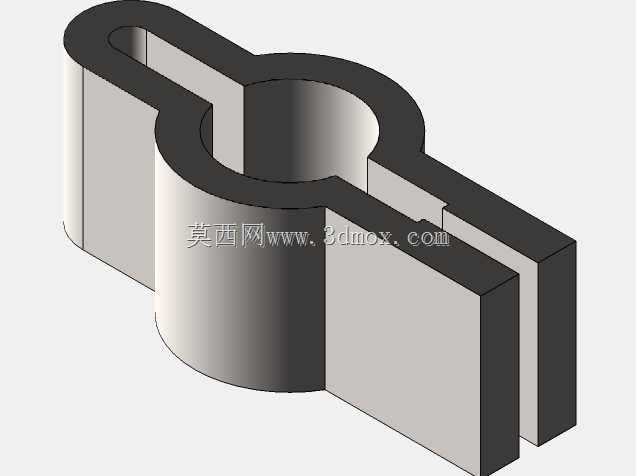

双凸耳带通孔环形连接固定结构件

该结构件属于机械传动与装配系统中常用的刚性连接类零件，主要应用在需要实现轴类构件周向定位、同时完成双侧平面固定的装配场景中，常见于轻工机械、输送设备、小型工装夹具的连杆铰接部位，可作为轴套与安装基座之间的过渡连接载体，既能够为穿插在中心通孔内的轴类零件提供周向的限位支撑，也能通过两侧延伸的平板结构完成与相邻安装面的锁紧固定，避免轴类零件在运转过程中出现径向窜动或轴向偏移。从功能特性来看，该零件采用中心环形筒体搭配双侧对称延伸平板的一体化结构，中心通孔为等径直孔设计，孔壁厚度均匀，能够承受轴类零件传递的径向载荷与小幅周向扭力，两侧延伸的平板与中心筒体为等高度设计，平板端面与筒体端面保持齐平，可保证安装时与贴合面完全接触，受力均匀不会出现局部应力集中的问题。在设计思路上，该零件优先考虑了装配的便捷性与结构的刚性，整体采用对称式布局，消除了单侧延伸带来的偏载力矩，中心筒体与两侧平板的衔接位置采用大圆角过渡处理，有效降低了载荷传递过程中的应力集中系数，避免长期受载后衔接位置出现开裂变形；零件整体为等壁厚设计，既能够满足结构强度要求，也能控制零件自身重量，减少不必要的材料消耗。从外形尺寸与安装边界来看，该零件中心通孔的内径适配常规直径的圆轴类构件，筒体的外径与通孔内径保持合理的壁厚比例，能够满足常规工况下的支撑强度要求，两侧平板的延伸长度经过匹配设计，可在平板区域预留安装锁紧件的空间，安装时仅需保证中心通孔与待穿装轴体的同轴度，同时将两侧平板与安装基面贴合锁紧即可完成装配，不需要额外的调整垫块，适配多种平面安装场景，在铰接支座、管线固定支架、小型传动机构的定位支撑部位都能发挥稳定的连接固定作用。
