伊顿巴斯曼六回路ATC保险丝座结构设计

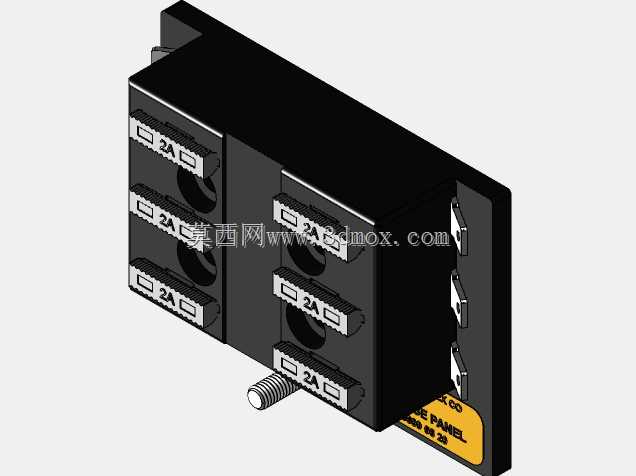

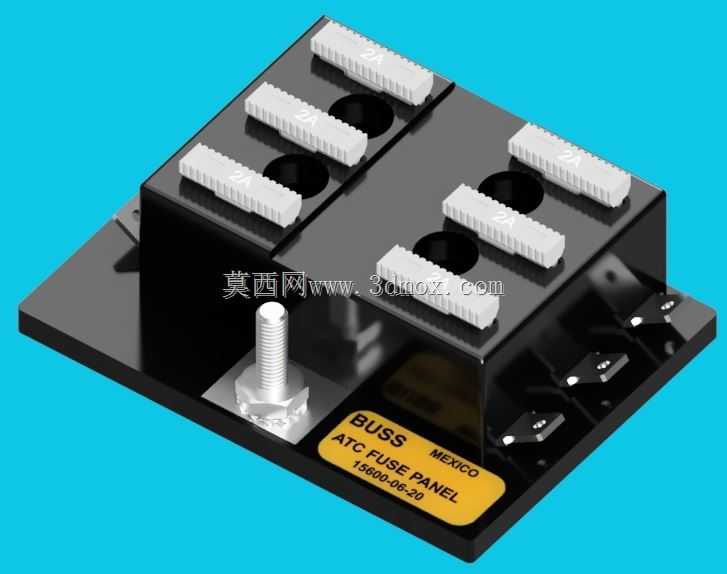

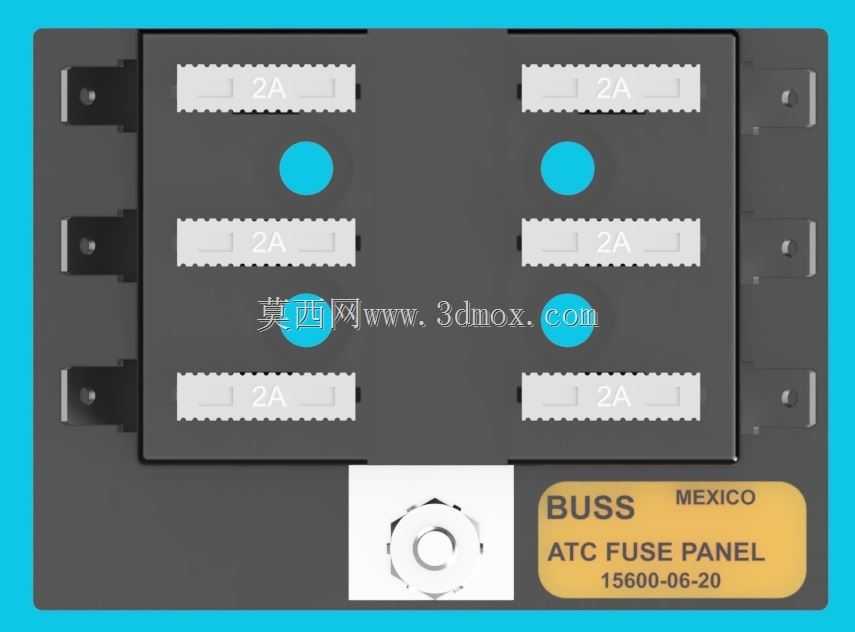

这款六回路ATC保险丝座主要面向低压直流配电场景设计，常见于改装车辆、工程作业机械、小型船舶、户外移动储能设备的分路供电保护环节，作为配电支路的过流保护核心载体，能够为六条独立供电回路分别提供熔断保护，避免单条支路出现短路、过载故障时波及整条供电主线，保障其余用电回路的正常运行。产品整体采用基座加独立插槽的模块化布局，黑色绝缘基座采用耐温阻燃工程材质打造，能够在-40℃到125℃的工作环境下保持结构强度与绝缘性能，避免长期使用出现材质脆化、绝缘失效的问题。基座上共设置六个独立的保险丝安装位，每个位位对应一组压接式接线端子，端子采用镀锡铜材质，既保证导电接触的低阻特性，也能抵御潮湿环境下的氧化锈蚀，适配标准尺寸的插片式ATC保险丝，每个插槽上方设置带防滑纹理的压盖，压盖与基座采用卡扣式连接，无需工具即可快速开合，方便后期更换熔断的保险丝，同时压盖表面预留标识刻印区域，方便运维人员标注对应回路的负载名称，降低排查故障的难度。基座一侧设置主电源输入接线柱，采用螺栓锁紧式结构，搭配防松垫片与六角螺母，能够适配大线径的主供电线缆，锁紧后可承受持续大电流通过不会出现松脱打火的问题，接线柱周边做凸起挡边设计，避免金属异物意外搭接造成主回路短路。在安装边界设计上，基座底部预留平整安装面，对角设置两个安装固定孔，可通过螺栓直接固定在设备舱的金属支架或者绝缘安装板上，整体安装占用空间紧凑，横向与纵向的安装孔距适配多数车载、船用配电舱的通用安装位，无需额外定制转接支架即可完成装配。设计过程中充分考虑实际运维的便利性，每个保险丝插槽旁设置对应的触点引出位，可搭配外接指示灯实现熔断状态的可视化提示，当对应回路保险丝熔断时，指示灯会点亮提示故障回路位置，无需逐个拔下保险丝检查，大幅提升故障排查效率。基座内部的导电排采用一体化冲压成型工艺，减少拼接点带来的接触电阻，每路导电排的载流能力经过匹配设计，能够稳定承载对应规格保险丝的额定电流，不会出现自身发热超标的问题，同时导电排与绝缘基座之间做防错位卡槽设计，装配时不会出现端子偏移导致的接触不良问题。整体结构没有易损的活动部件，除保险丝外的结构件均可实现长期免维护使用，适配多尘、小幅振动的移动作业设备使用场景，能够在设备长期颠簸运行的状态下保持连接可靠性，不会出现保险丝松脱、接线移位的故障。
