小型舵机驱动线性往复执行机构

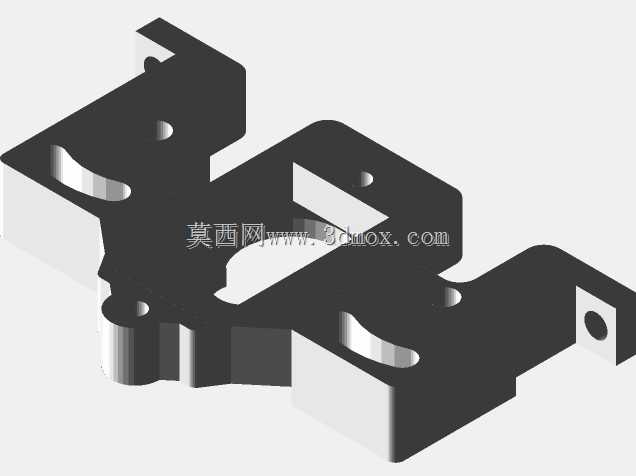

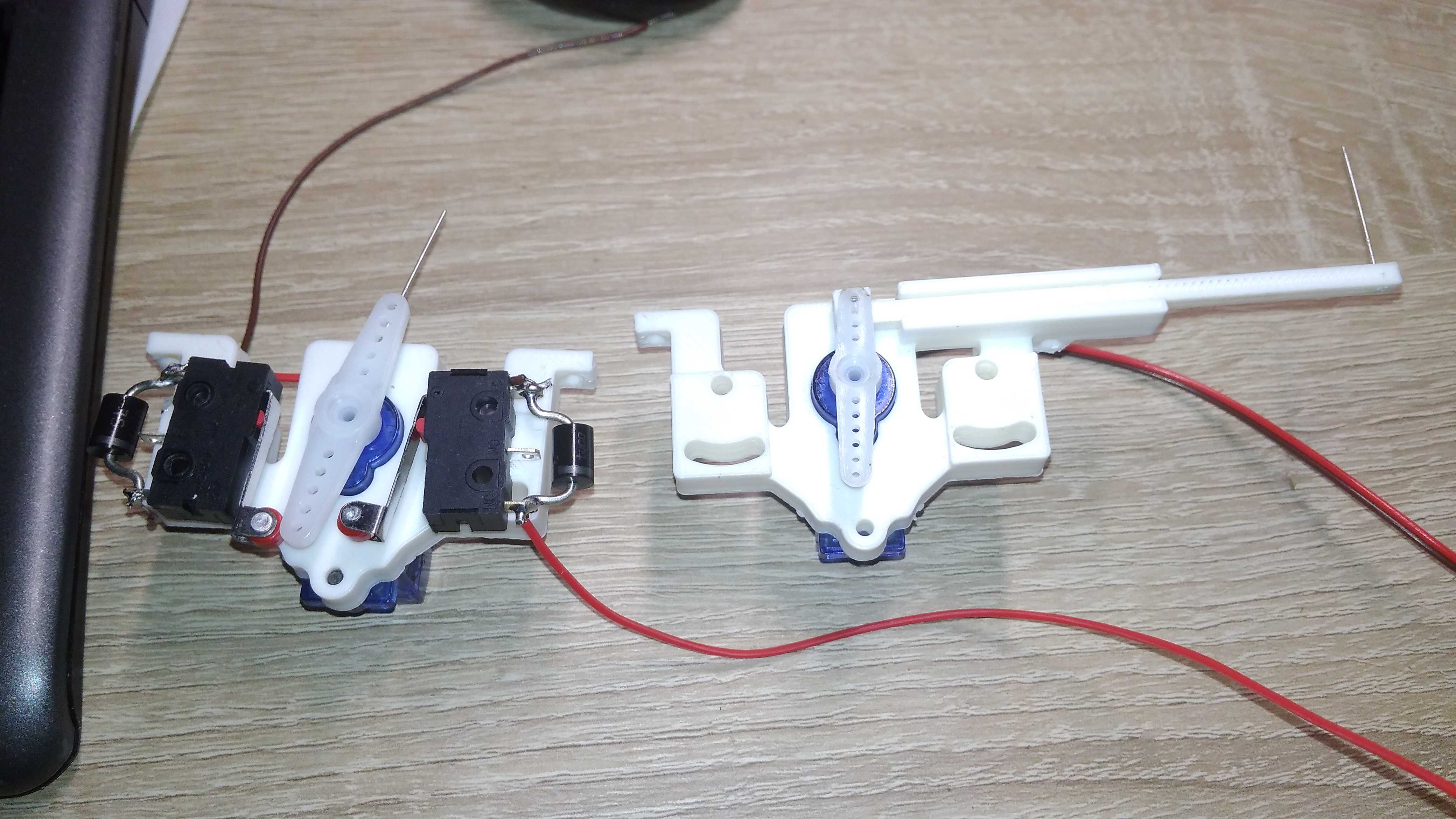

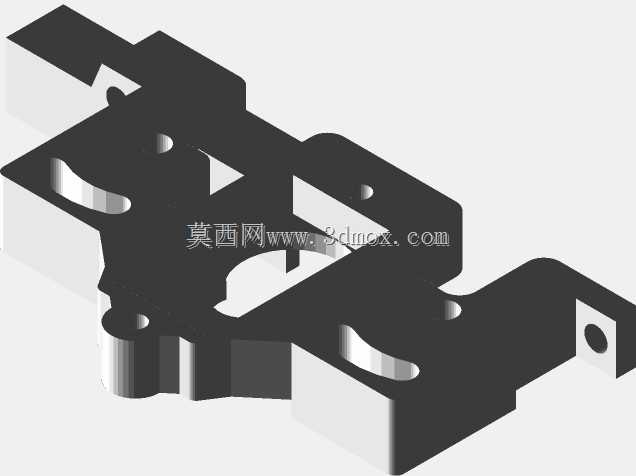

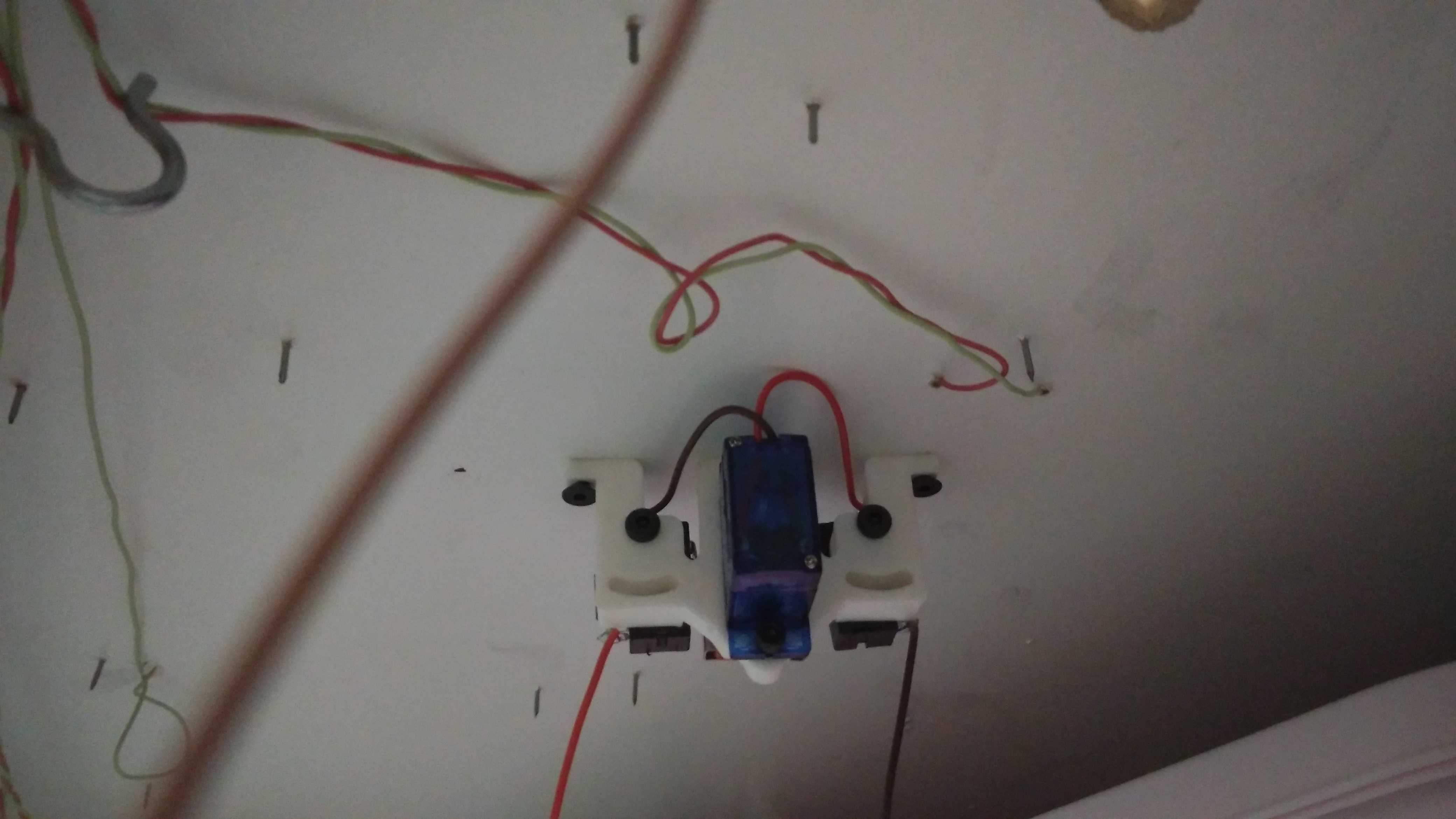

该款舵机驱动的线性执行机构，主要面向小型自动化装置、模型动力改造、桌面级实验设备的直线动作输出场景，可在狭小安装空间内完成可控的推拉往复动作，适配需要精准小行程位移输出的使用需求，常见于模型转向控制、小型料道挡料、微型装置锁止、实验台触发动作等场景，能够替代传统电磁推杆在小负载、低功耗场景下的功能，同时具备更高的动作可控性与更低的驱动电压要求。从实际用途来看，该机构可将舵机的圆周旋转运动转化为直线方向的往复推拉动作，搭配侧边集成的微动限位开关，能够精准界定动作的两个极限位置，避免舵机堵转造成的器件损坏，同时可向控制系统反馈动作到位信号，实现动作流程的闭环控制，无需额外加装外置限位检测元件，大幅简化了整套动作单元的外围接线与安装复杂度。在功能特性上，该机构采用模块化分体式设计，主体承载结构采用一体化注塑成型的支架，将舵机安装位、旋转传动副、直线导向槽、开关安装座集成在同一基座上，减少了零散零件的装配工作量；传动部分采用带腰型孔的摆臂与直线滑杆配合，将舵机输出轴的旋转扭矩平稳转化为滑杆的直线推力，摆臂上预留的多档位安装孔可根据实际行程需求调整连接位置，实现不同输出行程的快速适配，无需重新加工核心传动零件；导向结构采用内嵌式滑槽设计，滑杆在运动过程中全程受到槽体的径向约束，避免侧向受力造成的卡滞，保证动作输出的平顺性。设计思路上，该机构优先考虑了小型化场景的安装适配性，整体结构布局紧凑，将驱动元件、传动结构、检测元件全部整合在扁平状的基座内，最大限度压缩了非动作方向的尺寸占用，可直接嵌入到狭窄的设备内部空间；结构设计充分考虑了3D打印加工的工艺特性，所有塑料零件均无复杂倒扣结构，无需支撑即可完成打印制作，降低了自制加工的门槛；走线位置预留了专门的导线避让槽，避免运动过程中导线与活动部件发生干涉磨损，提升长期运行的可靠性。在外形尺寸与安装边界上，该机构单组模块的整体宽度控制在30mm以内，长度随输出行程变化可适配10-25mm的推拉行程，基座上预留了对称分布的安装固定孔，可通过M2螺丝直接固定在平面安装基板上，滑杆的输出端预留了通用连接孔位，可直接铰接负载连杆或加装推头，适配不同的末端执行需求；安装时需预留滑杆伸出方向的动作空间，同时在侧边预留微动开关的接线空间，整体安装占用空间远小于同推力规格的电磁推杆，且动作位置可通过舵机控制信号进行灵活调整，无需改变机械安装位置即可调整动作行程区间。
