隧道衬砌施工用模板台车结构设计

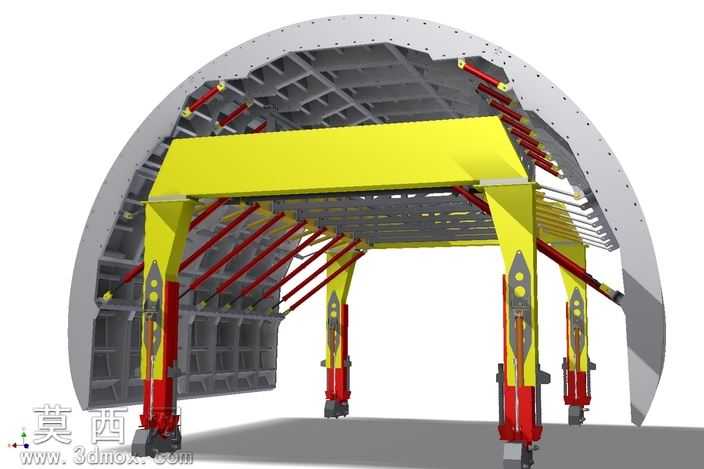

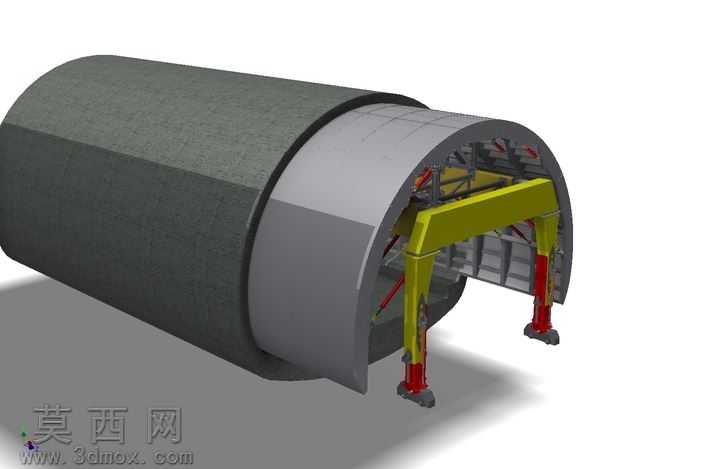

本模型为隧道衬砌施工作业专用的模板台车三维设计成果，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循隧道施工装备的设计规范，对各部件的装配关系、运动干涉情况做了完整校验，确保模型可直接用于结构评审、施工方案模拟等场景。模型整体采用拱架式主体结构，外层为适配隧道断面轮廓的弧形钢模板，模板表面做了平整化处理，模拟实际施工中钢模的光滑接触面，保障衬砌混凝土浇筑后的成型平整度；内部设置多组纵横交错的型钢支撑骨架，通过不同规格的型钢排布形成稳定的受力体系，承担混凝土浇筑过程中的侧向压力与竖向载荷，建模时对型钢的连接节点做了精细化还原，清晰呈现肋板、连接板的拼接逻辑。模型的支撑系统采用多组竖向液压支腿与斜向液压撑杆组合的结构，支腿部分做了红黄分色的材质区分，黄色部分为支腿主体钢结构，模拟工程装备常用的防锈漆涂装材质，红色部分为液压油缸缸体，还原液压元件的外观特征，每一组液压撑杆都对应外层模板的支撑点位，可模拟实际施工中模板支设、脱模的动作逻辑，建模时对油缸的铰接点、伸缩行程预留位置做了准确还原，清晰展示液压系统的布局逻辑。顶部的横向承载梁采用箱型梁结构设计，作为整个台车的上部承载主体，连接两侧支腿形成门式框架结构，保障整体结构的刚度与稳定性，建模时对箱型梁的内部加强筋布局也做了体现，还原重载承载结构的设计思路。整体模型在渲染阶段采用了工程装备常用的配色方案，钢结构主体以工程黄、金属灰为主，液压元件采用醒目的红色区分，模板弧面做了金属哑光质感处理，地面部分模拟隧道洞内的水泥基面环境，通过光影设置突出结构的层次关系，清晰展示各部件的位置与连接关系。设计过程中充分考虑隧道衬砌施工的实际工况，模板轮廓严格匹配常见的公路隧道断面尺寸，支撑点位排布经过受力合理性推演，既保证模板整体的抗变形能力，也预留了足够的施工作业空间，满足隧道内部混凝土衬砌浇筑的作业需求，整个模型结构完整，细节丰富，可用于施工装备结构教学、隧道施工方案演示、模板台车产品选型参考等场景。
