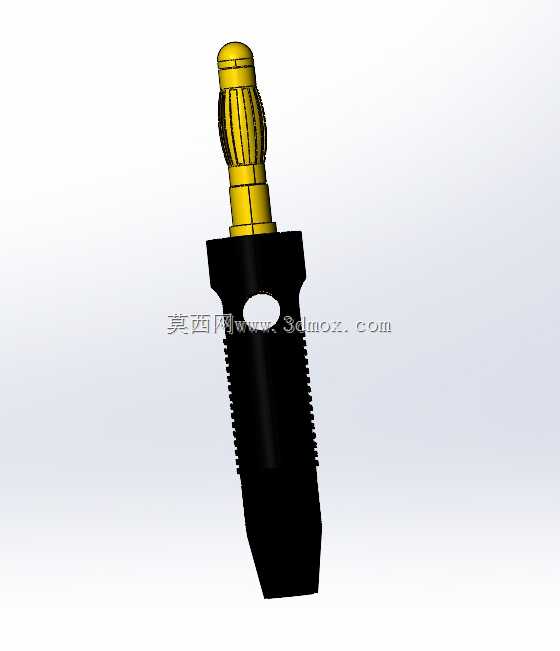

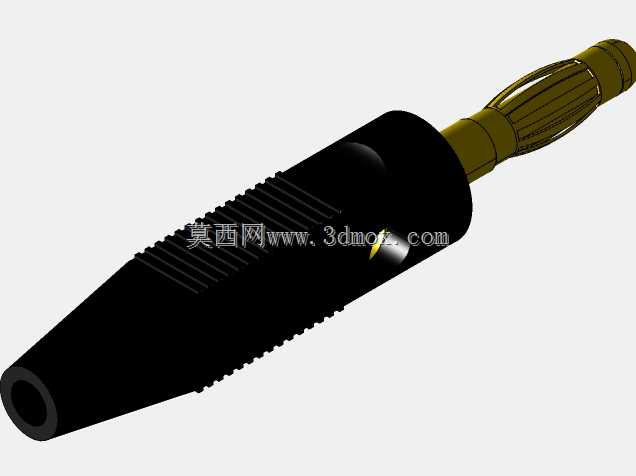

绝缘护套型接线香蕉插头结构设计

这款接线香蕉插头主要应用于电子测试仪器、教学实验台、音响设备、电源接线回路等需要频繁插拔接线的电气连接场景，是低压小功率回路中实现快速接线、临时接线的核心连接配件，能够替代传统螺丝压接的接线方式，大幅提升接线、拆线的操作效率，同时保证连接接触的可靠性，避免接线松动带来的接触不良、打火等隐患。从实际用途来看，该插头可适配标准规格的香蕉插座，既可以用于单路电源信号的临时接驳，也可以多只组合用于多通道测试信号的快速连接，在电子维修、实验室调试、DIY电子制作、工业设备临时接线等场景中都有广泛的使用空间，能够满足不同场景下快速通断回路、更换接线点位的使用需求。在功能特性设计上，这款插头采用金属插芯加绝缘护套的组合结构，前端金属插接头采用弹性接触设计，插入配套插座后能够依靠金属自身的弹性胀力与插座内壁紧密贴合，保证接触电阻处于较低水平，避免大电流通过时出现发热问题；中部的绝缘护套采用带防滑纹理的结构设计，插拔时手部握持不易打滑，即便是手部有少量汗渍也能稳定施力，护套上预留的标识位可以粘贴回路编号标签，方便多组接线时快速区分不同线路，避免接线错接；尾部的接线端采用压接加螺丝紧固的双重固定结构，既可以适配多股软铜线的压接固定，也可以通过拧紧螺丝锁紧单股硬线，接线完成后导线抗拉扯能力强，日常使用中不会因为拉扯导线导致线芯脱落。设计思路上，这款插头优先考虑使用的安全性与操作便捷性，绝缘护套选用绝缘性能优异的工程塑料材质，能够耐受日常使用中的常见电压等级，避免插拔操作时误碰金属部件引发触电风险；整体外形采用流线型收窄设计，插头主体直径适配常规安装开孔尺寸，多只插头并排安装时不会出现互相干涉的问题，安装边界预留足够的手部操作空间，即便是密集排布的接线端子排上，也能顺利完成单只插头的插拔操作。外形尺寸方面，插头整体长度适配常规接线的弯折半径，尾部出线口做了圆角过渡处理，导线弯折时不会被护套边缘割伤线皮，金属插接头的长度与直径严格匹配通用香蕉插座的尺寸公差，插入后既不会因为尺寸过松导致接触不良，也不会因为尺寸过紧导致插拔费力，长期反复插拔后依然能保持稳定的接触性能。
