机床加工用组合式压紧趾夹结构设计

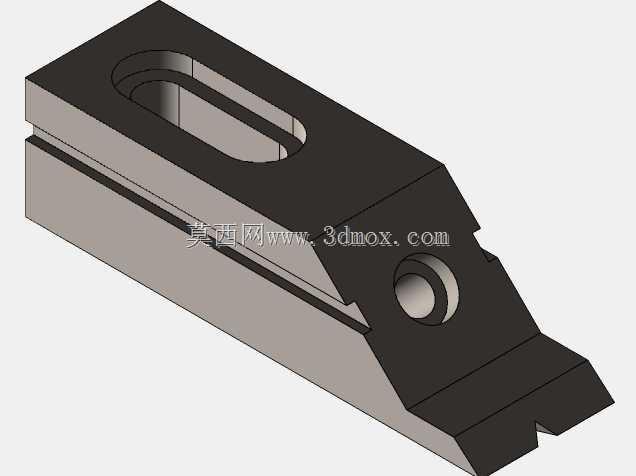

这款压紧趾夹是机床加工装夹场景中常用的侧向压紧元件，主要应用于立式铣床、加工中心、平面磨床等设备的工件装夹环节，适配T型槽工作台的装夹布局，可针对台阶类、带侧向定位边的工件完成快速压紧固定，解决普通平压板无法适配窄边工件、侧向压紧易干涉刀具走刀路径的问题。在实际生产场景中，这类趾夹常搭配T型螺栓、调整垫块配合使用，可在工件侧面留出足够的加工避让空间，避免加工过程中刀具与夹具发生碰撞，尤其适合多工序连续加工的工装布局，一次装夹即可完成工件顶面、侧面的多面加工，减少重复装夹带来的定位误差。从功能特性来看，该趾夹采用分体式叠层结构设计，上下两层夹体通过斜面配合实现压紧力的传导，当夹体中部的腰型孔穿入锁紧螺栓向下施压时，前端的V型卡口会同步产生向下与向内的压紧分力，既可以压紧工件的顶面边缘，也能通过卡口结构限制工件的侧向位移，相比普通平压板的单点压紧，这种结构的压紧接触面积更小，可适配工件边缘的狭小压紧位，同时压紧力的传导更均匀，不会因为单点压力过大造成薄壁工件的装夹变形。在设计思路上，这款趾夹充分考虑了机床装夹的通用性需求，中部的长腰型安装孔可适配不同间距的T型槽安装位置，允许夹体在一定范围内调整前后安装距离，无需精准对齐安装孔位即可完成装夹，大幅降低工装调整的时间成本；夹体前端的V型卡口做了小角度倒角处理，既可以适配平面工件的边缘压紧，也能对小型轴类零件的侧面进行辅助定位压紧，拓展了夹具的适用场景；夹体侧面的通孔为定位销孔，可搭配定位销实现夹体与工作台的快速定位，避免锁紧过程中夹体发生偏移。从安装边界来看，该趾夹的整体厚度控制在常规机床压板的通用尺寸范围内，叠层结构的总厚度适配市面上绝大多数机床T型槽螺栓的锁紧行程，安装时无需额外更换加长螺栓即可完成锁紧；夹体的整体长度适配小型到中型工件的装夹间距，前端压紧端的突出长度可避开工件侧面的凸台、加强筋等结构，不会与工件自身结构产生干涉；夹体的宽度尺寸经过优化，在保证整体结构强度的前提下尽可能缩小占用的工作台空间，可在工作台的有限T型槽位上同时布置多个趾夹，完成多工件同步装夹，提升批量加工的装夹效率。夹体的接触面均做了平面度处理，与工件、垫块的接触贴合度高，锁紧时不会出现打滑、压痕过深的问题，长期使用磨损后也可通过修磨接触面恢复精度，整体结构耐用性强，适合机械加工车间的高频次装夹使用场景。
