五辐式工业操作手轮结构设计

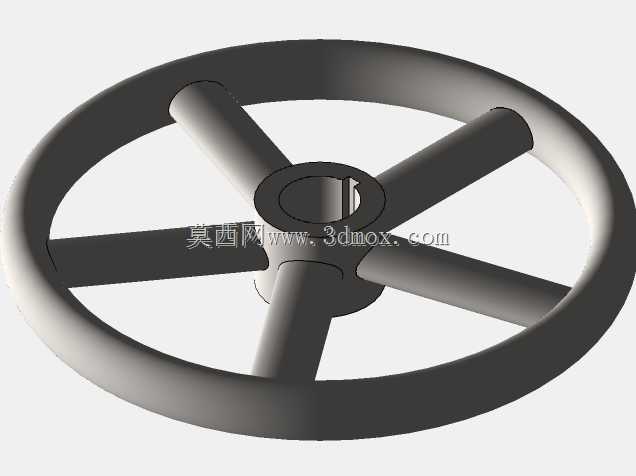

手轮是工业生产场景中应用极为广泛的手动操作执行部件，常见于各类需要人工微调、手动启闭、位置校准的工业设备之上，覆盖化工管路阀门调节、机床工作台进给调整、工业设备舱门启闭锁紧、输送线张紧度调节、试验台参数校准等诸多作业场景，是连接操作人员与设备调节机构的核心交互部件，其操作手感、结构强度、安装适配性直接影响设备操作的便捷性与调节精度。这款五辐式手轮采用中心轮毂加五根对称辐条连接外圈轮缘的经典结构设计，整体结构受力均匀，在保证整体结构强度的前提下有效降低了部件自重，既不会因为结构过于厚重增加操作负担，也不会因为结构单薄在大力操作时出现形变断裂的问题。中心轮毂位置设计有带键槽的安装通孔，能够与带平键的调节轴实现可靠的周向固定，避免操作过程中手轮与转轴之间出现打滑空转的问题，安装时可通过轴端挡圈或者锁紧螺母实现轴向固定，适配常规直径的标准调节转轴，安装边界符合通用工业操作件的适配规范，无需额外定制转接结构即可直接替换同规格的传统手轮部件。外圈轮缘采用圆弧过渡的圆润截面设计，贴合人手握持的弧度，长时间操作也不会出现硌手的问题，轮缘表面做了哑光质感的处理，即使操作人员手上沾有少量切削液、润滑油脂，也能保持足够的摩擦力，避免操作时出现打滑脱手的情况。五根辐条采用等角度均匀分布的布局，从中心轮毂向外平滑过渡连接到轮缘内侧，每根辐条的截面都做了加强设计，能够承受操作人员施加的较大操作扭矩，在进行大力度的阀门启闭或者重型部件位置调节时，辐条不会出现弯折形变，力的传递更加直接顺畅，操作反馈清晰无虚位。在设计过程中充分考虑了不同工况的使用需求，整体结构没有易积灰的狭窄缝隙，日常设备清洁维护十分方便，金属材质的结构能够适应车间内的温湿度变化、少量切削液飞溅、常规粉尘环境等工业场景，长期使用也不会出现结构老化、强度下降的问题。相较于三辐式手轮，五辐结构的受力点分布更密，单根辐条承受的载荷更小，同等操作力度下结构形变更小，操作精度更高；相较于盘式实心手轮，五辐结构的自重更轻，安装在设备转轴上的附加载荷更小，不会因为手轮自重带动转轴自行偏转，能够更好地保持调节后的位置精度，尤其适合需要长时间保持固定调节位置的设备使用。这款手轮的整体尺寸适配中小型设备的手动调节需求，轮缘直径大小适中，既不会因为直径过小导致操作时需要施加过大的扭力，也不会因为直径过大占用过多的设备安装空间，突出设备本体之外的长度控制在合理范围内，避免车间内人员走动时发生磕碰，兼顾了操作实用性与安装安全性。
