BG12864F图形液晶显示模块结构设计

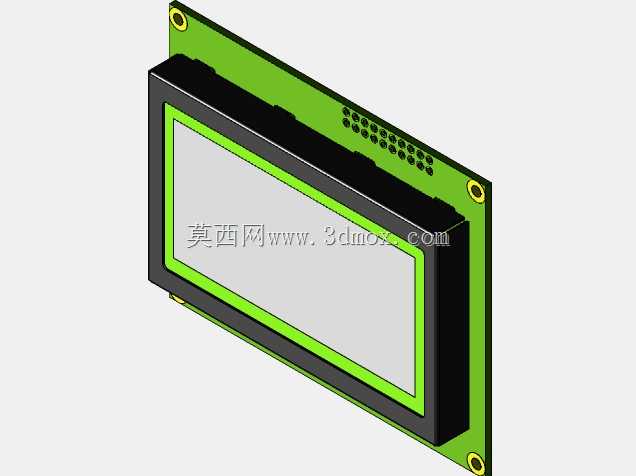

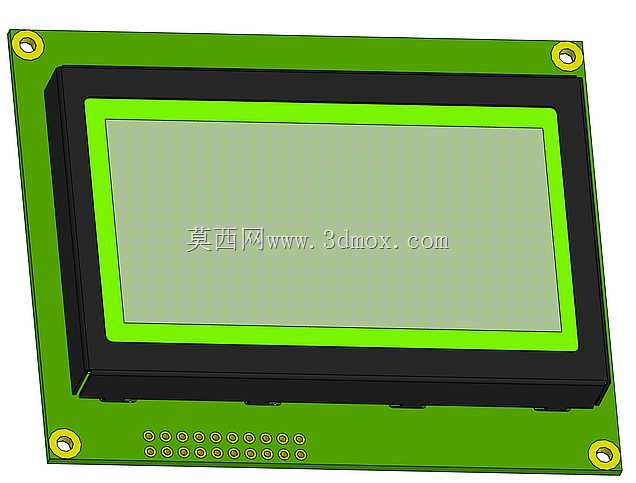

这款BG12864规格的图形液晶显示模块，是工业人机交互场景中应用极为广泛的基础显示部件，常被嵌入各类工业控制终端、小型检测设备、智能仪表、嵌入式开发装置中，承担参数数值显示、运行状态反馈、操作菜单呈现、简单图形化交互界面输出的核心功能，能够在无需高分辨率彩屏的低功耗、低成本应用场景下，稳定完成字符、自定义点阵图形、简易动态标识的清晰呈现，适配各类对显示可靠性要求高于色彩表现的工业级使用场景。从功能特性来看，该模块采用128*64点阵的单色液晶显示方案，显示区域对比度均匀，支持宽视角下的内容识别，模块下方排布的双排排针引脚，可直接与主流单片机控制板实现插接式连接，无需额外转接结构即可完成供电、信号传输的链路搭建，能够大幅降低终端设备的组装工序复杂度。在设计思路上，整体结构采用分层堆叠的布局逻辑，最外层为绿色PCB安装基板，基板四角预留了带金属衬套的安装固定孔，可通过螺丝直接锁附在设备壳体的内部安装柱上，固定孔的位置经过尺寸校准，能够兼容行业内同规格12864液晶屏的通用安装孔距，方便终端设备厂商做同规格产品的替代适配；基板中部为黑色的液晶封装边框，边框内侧嵌套亮绿色的密封缓冲层，既能够对内部液晶玻璃面板形成边缘防护，避免组装过程中边框应力挤压导致的液晶面板破损，也可以阻挡外部粉尘、潮气从面板与边框的缝隙渗入模块内部，提升模块在多尘、轻度潮湿工业环境下的运行稳定性。从安装边界与尺寸设计来看，PCB基板的外轮廓尺寸严格匹配通用12864液晶模块的行业常规尺寸，显示区域的开窗位置与设备面板的显示开窗位置完全对齐，模块整体厚度控制在常规嵌入式安装的允许范围内，不会出现安装后突出面板或者与壳体内侧其他元器件发生干涉的问题；排针引脚的排布间距采用标准2.54mm排针间距定义，引脚定义兼容行业通用的串行、并行接口驱动方案，硬件工程师在做电路设计时无需重新调整引脚走线，即可直接套用成熟的驱动电路方案，大幅缩短终端产品的开发周期。模块整体结构没有冗余的异形结构，所有边角都做了轻微的倒角处理，避免组装过程中锋利的PCB边角划伤操作人员或者损坏设备内部的连接线材，液晶显示面的外层覆盖有透明防护层，能够减少日常擦拭、轻微触碰对液晶面板造成的划痕损伤，延长模块的整体使用寿命。
