板框式精密过滤组件结构设计

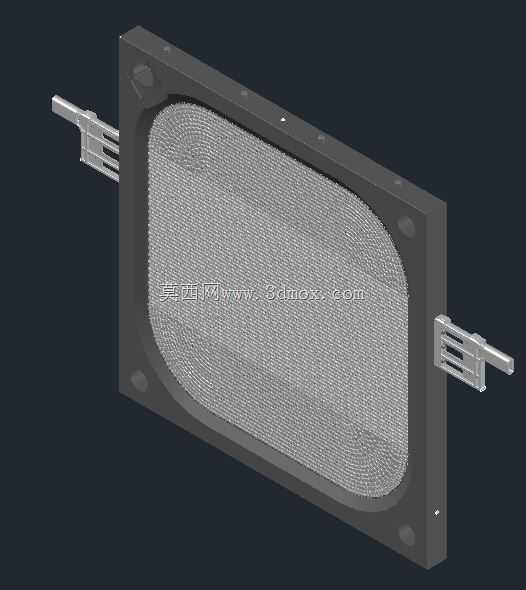

这款板框式过滤组件主要应用于工业流体输送系统的介质净化环节，常见于液压系统回油过滤、工艺循环水杂质拦截、轻工料液粗滤等场景，是保障下游设备运行稳定性、避免杂质磨损精密元件的核心功能部件。组件整体采用矩形板框承载结构，主体外框为高强度刚性材质，边框四周预留均匀分布的安装定位孔，可直接通过螺栓压紧固定在设备的过滤舱安装位上，安装边界适配常规通径的方形过滤通道，两侧伸出的快插式连接接头可直接与系统管路对接，无需额外加工转接结构，大幅降低现场安装的适配成本。

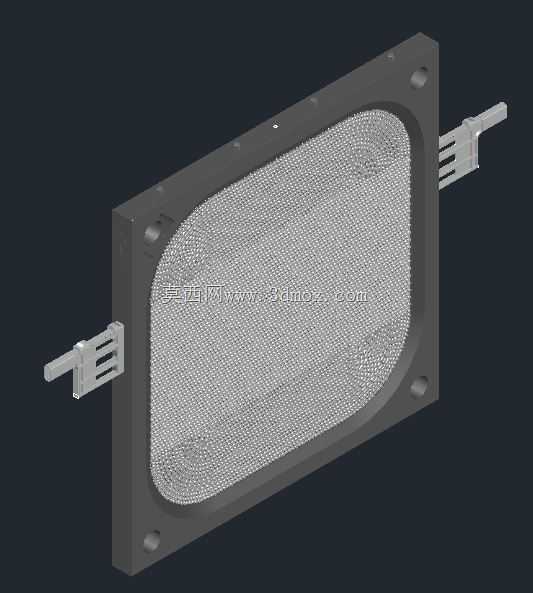

设计过程中优先考虑过滤面的有效利用率，框内过滤区域采用大圆角矩形轮廓，相比同外接尺寸的方形过滤区，圆角过渡可避免边角位置的过滤介质褶皱、积液问题，让流体能够均匀穿过滤材整个截面，不会出现局部流速过快导致的杂质击穿滤材问题。滤材采用密集褶皱的折叠式结构，在有限的框体厚度空间内最大化拓展有效过滤面积，相同通流流量下可降低流体穿过滤材的阻力，减少系统的压力损失，同时提升单次容污量，延长组件的维护更换周期。两侧的连接接头采用带定位卡槽的快装结构，接头与框体衔接位置做了加厚密封凸台设计，安装后可通过压紧密封圈实现管路与框体的静密封，避免高压工况下出现流体侧漏问题。

外框的密封边做了阶梯式止口设计，安装时滤材边缘可嵌入止口槽内，配合舱体的压紧盖板可完全压紧滤材周边，杜绝未经过滤的流体从滤材与框体的缝隙旁通，保证所有流经组件的流体都必须穿过滤材完成杂质拦截。框体表面做了平整化处理，无多余的凸起结构，安装后可与舱体内壁紧密贴合，减少过滤舱内的流体滞留死角，避免杂质长期沉积在舱内滋生污染物。整个组件的结构设计兼顾了通流效率、密封可靠性与安装便捷性，可适配不同精度等级的滤材替换，满足不同工况下的过滤精度需求，从粗滤到精滤场景均可通过更换对应滤材实现功能适配，无需改动整体安装结构。
