分散式磨机用集装式机械密封结构

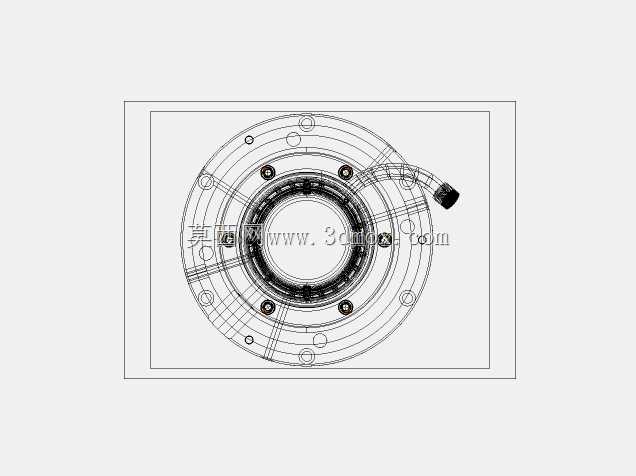

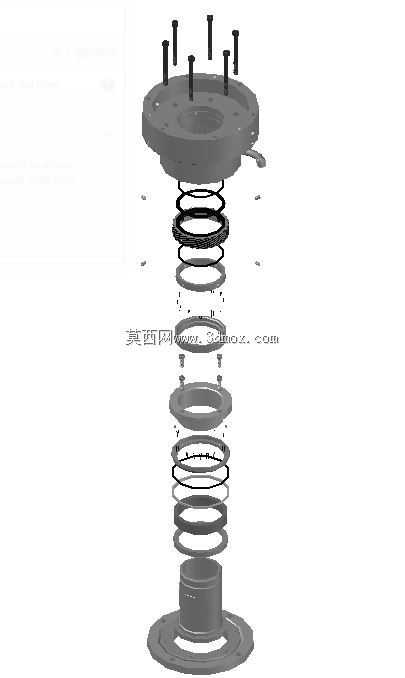

　　该密封结构主要适配分散式磨机的主轴穿腔位置，解决磨机腔体内带研磨介质的浆料沿主轴向外泄漏的问题，在湿法研磨、超细粉体分散的工况场景下，能长期维持腔体内压稳定，避免研磨介质外泄污染作业环境，同时阻挡外界杂质进入磨腔影响物料研磨纯度。从结构拆解逻辑来看，整套密封采用轴向分层堆叠的集装式设计，最上端的法兰端盖直接与磨腔的壳体端面贴合安装，端盖上预留的螺栓孔沿圆周均布，安装时可通过螺栓预紧力将整套密封固定在磨腔侧壁，端盖与壳体接触面预留了静密封槽位，可适配O型圈实现端面静密封，避免结合面出现渗漏。端盖下方依次排布弹簧补偿组、动环组件、静环组件、轴套与下端定位法兰，弹簧组采用多根小刚度圆柱螺旋弹簧沿圆周均匀布置的方案，相比单弹簧结构，

　　能在主轴出现小幅径向跳动时提供更均匀的轴向补偿力，保证动环与静环的密封端面始终保持均匀贴合，不会因偏载出现局部磨损过快的问题。动环与静环的密封端面采用窄面设计，有效降低端面摩擦热的产生，同时动环侧设置了传动销结构，可随主轴同步转动，静环侧则设置了防转销与端盖固定，避免静环随动环跟转导致密封失效。整套密封的轴套采用分体抱紧式结构，安装时无需拆解磨机端的联轴器、叶轮等部件，可直接从轴端套装到位，大幅降低现场检修更换的工作量，轴套与主轴之间设置了两道轴向静密封圈，可补偿主轴表面的轻微加工划痕，避免介质沿轴套与主轴的配合间隙泄漏。从安装边界来看，上端法兰的安装孔位中心圆直径、轴套的内孔直径、

　　整套密封的轴向总长度都匹配常规中小规格分散式磨机的主轴安装尺寸，安装时需保证密封端面与主轴轴线的垂直度公差在0.02mm以内，避免运行时出现端面偏磨。在实际运行过程中，该密封可适配0-1.6MPa的腔体内压，适用介质温度范围覆盖常温到120℃，能应对大多数水性浆料、油性浆料的研磨密封需求，密封端面的摩擦副采用硬质合金对碳化硅的材质配对，耐磨性能优异，即使浆料中混入少量硬质研磨颗粒，也能维持较长的使用寿命，不会出现短时间内端面划伤泄漏的问题。设计过程中充分考虑了磨机运行时的振动特性，所有浮动组件都设置了径向限位结构，避免设备启停、主轴大幅跳动时密封组件出现径向移位导致的密封失效，弹簧腔采用隔离式设计，

　　可避免研磨介质进入弹簧腔导致弹簧卡涩，保证补偿机构的动作灵活性。下端的定位法兰在安装完成后可作为辅助支撑，承受密封组件的部分自重，避免整套密封的重量全部作用在端盖螺栓上，提升长期运行的结构可靠性。整套结构的所有过流部件都做了圆弧过渡处理，没有物料滞留的死角，在更换物料品种时可快速冲洗干净，避免不同批次物料出现交叉污染，适配食品、医药、涂料、新能源材料等多行业的分散研磨生产场景。
