德赖斯磨机分散机核心工作组件结构设计

　　在涂料、油墨、色浆、精细化工浆料的湿法分散研磨工序中，磨机分散机的核心工作组件直接决定了物料的研磨细度、分散均匀度与批次生产稳定性，本次呈现的德赖斯磨机分散机核心结构，针对高粘度物料的分散研磨工况做了针对性的结构优化，完全适配常规立式砂磨机、搅拌磨的腔体安装需求。从实际应用场景来看，这类分散组件主要安装在研磨腔体内部，工作时主轴带动整套组件高速旋转，带动腔体内的研磨介质（通常为氧化锆珠、玻璃珠）产生剧烈的碰撞、剪切与摩擦作用，将团聚的粉体颗粒打散，同时将液相载体与粉体充分混合，实现物料的超细分散与研磨，广泛应用于汽车漆、工业防腐漆、印刷油墨、锂电池正负极浆料、农药悬浮剂等对物料粒径分布要求严苛的生产场景。

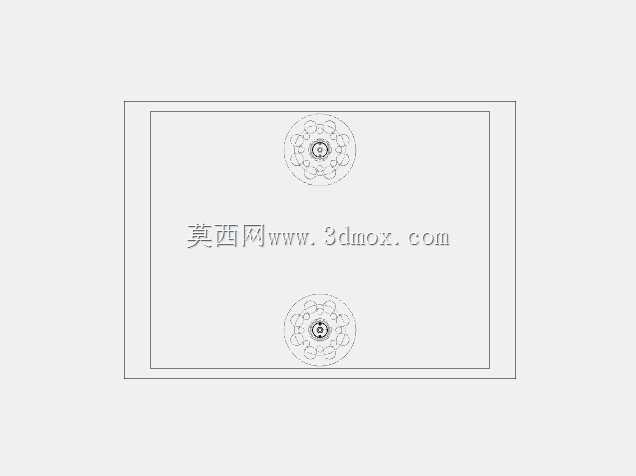

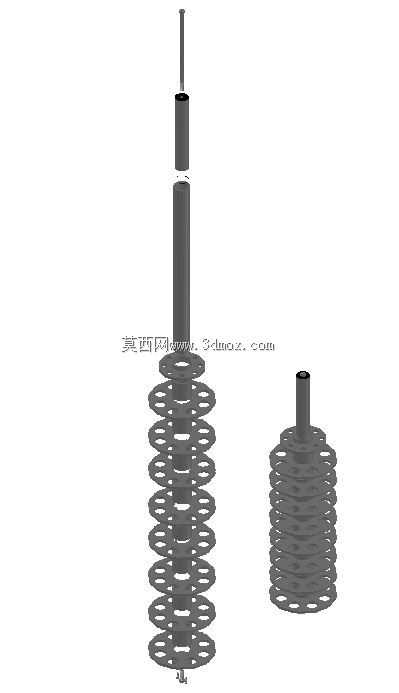

　　从结构设计思路来看，整套组件采用长轴+多层分散盘的组合布局，区分了两种不同长度的轴系配置，适配不同容积的研磨腔体：长轴组件对应大容积生产型磨机，可覆盖更深的腔体深度，保证腔体内上下层物料都能获得均匀的剪切作用；短轴组件对应小容积实验型或小批量生产型磨机，可减少无效的轴段长度，降低高速旋转时的轴系跳动量。分散盘采用环形镂空结构设计，盘片边缘做了圆弧过渡处理，避免高速旋转时产生过大的湍流阻力，同时镂空的结构可以让研磨介质与物料在盘片之间形成有序的循环流场，既可以让物料在盘片边缘获得足够的线速度产生剪切力，又能避免物料在盘片背面形成流动死区，防止粗颗粒沉积在腔体底部。

　　轴体与分散盘的连接采用过盈配合加定位销的组合固定方式，相比普通的键连接，这种固定方式可以保证高速旋转时的动平衡精度，减少轴系的振动噪音，同时避免键槽位置产生物料残留，方便设备换色、换料时的清洗作业。轴体上端设计有标准的联轴器连接段，可直接匹配通用的机械密封座与驱动主轴，不需要额外做转接加工，安装时只需要保证轴体的同轴度公差在0.02mm以内，即可避免运行时机械密封的异常磨损。从安装边界尺寸来看，长轴组件的总长度适配100L-200L容积的立式研磨腔体，分散盘的外径比腔体内径小15-20mm，既保证盘片边缘与腔体内壁之间有足够的空间让研磨介质循环，又不会因为间隙过大导致边缘区域剪切力不足；短轴组件适配20L-50L容积的研磨腔体，分散盘层间距根据物料粘度做了优化，高粘度物料工况下可适当减小层间距，低粘度物料工况下可适当增大层间距，保证流场的均匀性。

　　在实际选型匹配时，需要注意轴体的材质选择，针对腐蚀性物料工况可选用304或316L不锈钢材质，针对高磨损性物料工况可在分散盘边缘喷涂碳化钨耐磨层，提升组件的使用寿命。整套结构的动平衡等级设计为G2.5级，完全满足1500rpm以内的高速旋转工况要求，运行时不会产生额外的径向力，可有效保护前端轴承与机械密封的使用寿命。另外，轴体下端做了圆弧收尾设计，避免轴端与腔体底部的研磨介质产生过度碰撞，减少不必要的介质磨损与功率损耗。分散盘的开孔角度经过流场仿真优化，旋转时可以推动物料与研磨介质形成上下循环的流道，让腔体内所有区域的物料都能反复通过分散盘的高剪切区域，避免出现局部物料过磨或者研磨不足的问题，保证最终出料的粒径分布窄，分散稳定性好，可有效减少后续物料返粗、沉降的问题。
