工业板框式压滤机固液分离设备结构

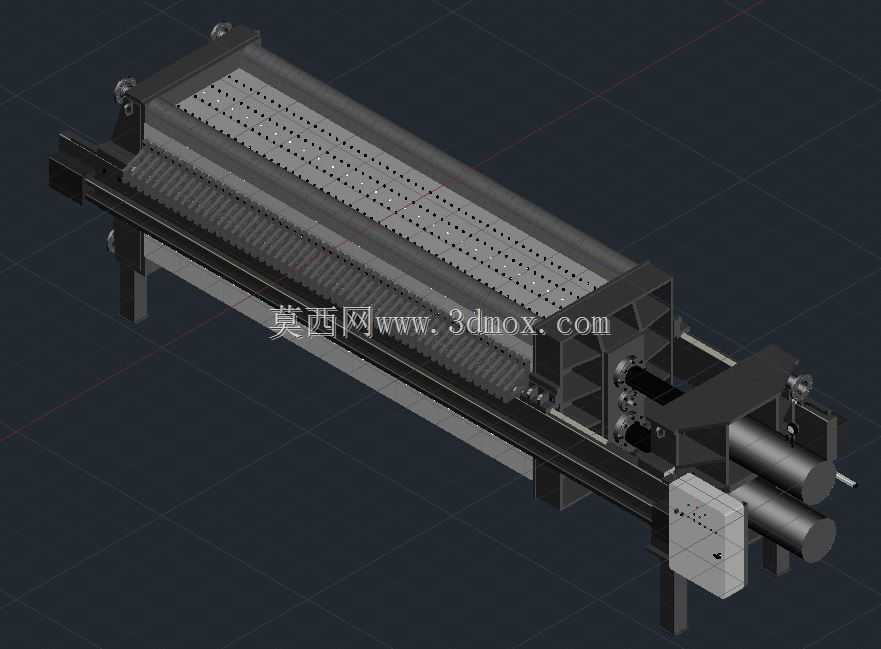

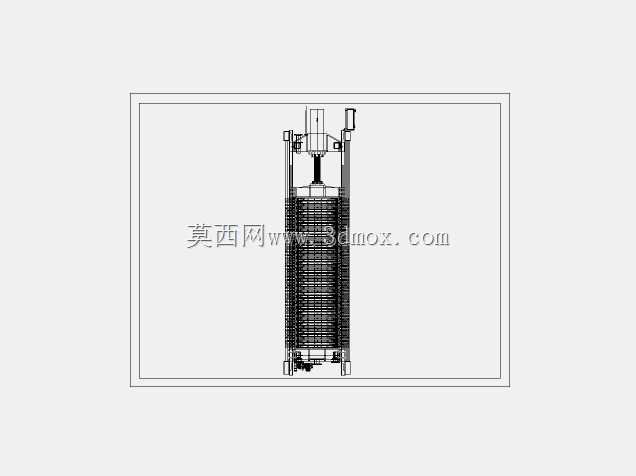

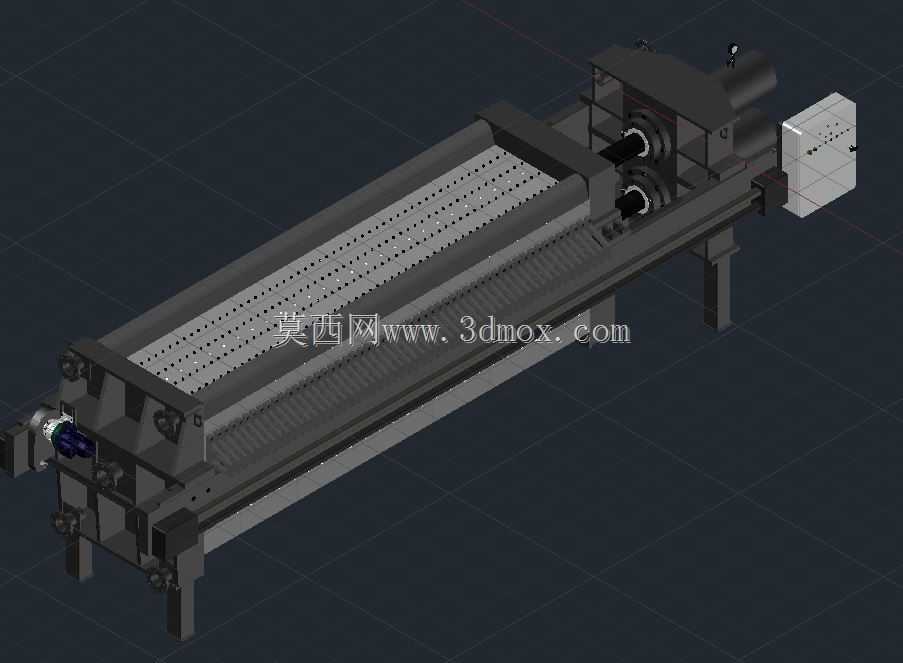

这款压滤机主要应用于环保污泥处置、矿山选矿精矿脱水、化工物料固液分离、食品酿造醪液过滤、冶金行业废渣处理等多个工业场景，是固液分离工序中实现物料干化、滤液澄清回收的核心设备，能够将悬浮状态的混合物料通过压力作用实现固相和液相的彻底分离，降低固相物料含水率，同时回收可利用的液相介质，减少后续物料运输、处置的成本，也满足生产环节的物料提纯、废水达标预处理的工艺要求。设备整体采用卧式长梁排布结构，核心过滤单元沿主梁方向依次排布，压紧端设置液压驱动的压紧机构，能够为整组滤板提供稳定均匀的压紧力，避免过滤过程中出现料液喷漏的问题；止推端设置进料接口与滤液排出通道，待处理的加压料浆从止推端进入各滤板形成的封闭滤室，透过滤布的液相从各滤板的导流通道汇集排出，固相颗粒则被滤布截留，在滤室内逐步堆积形成含水率均匀的滤饼，当滤室内滤饼填满达到过滤压力上限后，松开压紧机构，逐块拉开滤板即可依靠重力实现滤饼自动卸落，完成一个完整的过滤作业循环。设计过程中充分考虑了工业现场的安装与运维需求，主梁采用高强度矩形型钢焊接结构，具备足够的抗弯刚度，能够承受满负载滤板的重量与压紧过程的轴向反力，避免长期运行出现主梁变形导致滤板密封失效的问题；两侧设置的滤板移动导轨采用耐磨材质加工，表面做光滑处理，减少滤板拉板过程中的摩擦阻力，降低拉板机构的负载；设备支腿按照工业现场混凝土地面安装标准设计，预留了地脚螺栓固定孔位，安装时需要预留足够的侧向操作空间与前端滤饼卸料空间，设备整体长度方向需要预留检修通道，方便操作人员更换滤布、检查滤板密封面、维护液压压紧组件。设备的液压压紧单元集成在设备尾部，配套的电控箱体就近安装在压紧端侧方，方便操作人员就近观察压力参数、控制压紧与松开动作，整体结构布局紧凑，没有外凸的易磕碰结构，适配多数工业厂房的层高与车间排布要求，能够直接对接前端的进料泵、后端的滤饼输送设备，形成连续化的固液分离作业线，无需额外做复杂的结构改造即可接入现有生产流程。滤板的排布间距经过优化，既保证了单次循环的滤饼容纳量，也控制了滤板拉开后的卸料行程，在保证处理效率的同时压缩了设备的整体长度尺寸，降低了设备安装所需的场地长度要求，适配中小规模处理量的生产场景使用。
