厢式压滤机滤板配套帆布结构设计

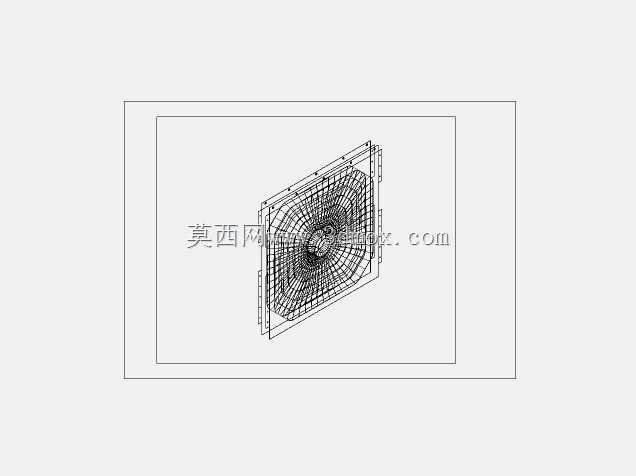

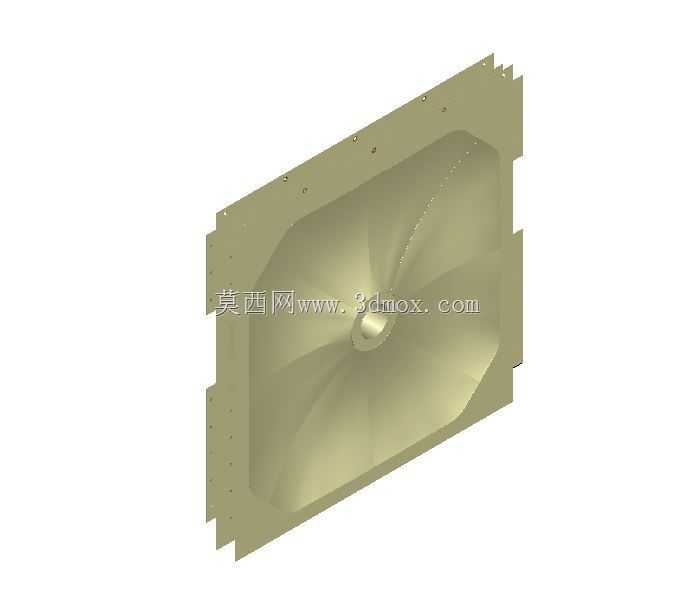

　　在矿山精矿脱水、市政污泥处置、化工浆料固液分离、食品发酵醪液过滤等工况现场，厢式压滤机的运行稳定性直接决定整条处理线的连续作业效率，而滤板表面配套的帆布过滤层，是整个过滤环节直接接触物料、实现固液两相分离的核心接触部件，很多现场出现的跑料、滤饼含水率超标、滤板局部磨损击穿问题，追根溯源都和帆布与滤板的匹配度不足直接相关。这款适配方形厢式滤板的帆布结构，在建模阶段就完全贴合滤板的实体轮廓做边界匹配，没有采用通用滤布的方形裁切方案，而是顺着滤板中心进料凸台的弧度做了环形收边处理，避免进料时带压浆料直接冲刷帆布接缝位置，造成局部纤维层过早破损。从安装边界来看，帆布的外轮廓完全对齐滤板的密封止口边线，

　　周边预留的安装孔位和滤板上的固定螺栓孔一一对应，孔位公差控制在0.5mm以内，安装时不需要现场二次裁切，铺展后不会出现局部褶皱堆积——很多现场作业人员为了图方便直接用大尺寸滤布裁切，褶皱位置在压滤机压紧时会形成局部间隙，高压过滤时很容易出现喷料事故，同时褶皱处的物料堆积还会造成滤板局部受力不均，长期运行会导致滤板应力开裂。从功能特性上，这款帆布的导流筋走向完全匹配滤板表面的凸台导流槽，当滤腔充满带压物料时，滤液可以顺着帆布纤维间隙快速汇入导流槽，从滤板侧边的出液孔排出，不会在帆布和滤板之间形成积液腔，避免卸饼时残留积液回流打湿滤饼，降低后续滤饼转运的干燥成本。设计过程中特意在帆布的进料口位置做了双层耐磨补强，

　　因为压滤机进料时浆料的初始压力通常在0.6-1.2MPa，含固体颗粒的浆料持续冲刷进料口位置，普通单层帆布在这个位置的使用寿命通常只有1-2个月，补强后的双层结构可以将该位置的耐磨寿命提升3倍以上，同时补强层的纤维排布做了斜向交错处理，不会因为长期冲刷出现纤维分层脱落的问题。在滤板的把手安装避让位置，帆布做了精准的缺口裁切，不会因为帆布覆盖把手安装位导致滤板无法顺利卡入压滤机的两侧导轨，很多非定制滤布安装时会在把手位置堆积布料，导致滤板倾斜，压紧时相邻滤板之间出现缝隙，造成漏料。另外帆布的边缘做了锁边处理，避免长期在酸碱浆料环境下出现纤维散边，散掉的纤维一旦进入滤液管路，会堵塞出液孔和后续的滤液输送泵，造成不必要的设备停机清理。

　　从实际工况适配角度，这款帆布的结构设计兼顾了不同物料的过滤需求，表面的纤维孔隙均匀性经过匹配调校，既不会因为孔隙过大造成固体颗粒透滤，也不会因为孔隙过小导致过滤速度过慢，影响单批次压滤的作业周期。建模时完全还原了帆布安装后的张紧状态，模拟了压滤机压紧时帆布的受力变形量，确保在最大压紧力下帆布不会出现过度拉伸导致的孔隙变形，保证整个滤腔范围内的过滤精度一致，不会出现局部位置透滤、局部位置过滤阻力过大的问题。对于设备运维人员来说，这种完全匹配滤板轮廓的帆布，更换时的作业时间可以缩短40%以上，不需要反复对位调整，也不需要现场裁切修边，铺展后对齐孔位固定压条即可完成安装，大幅降低了压滤机开盖维护的停机时间。
