拖拉机配套车载液压起重吊运装置

这款液压起重装置是专门适配农用拖拉机搭载使用的车载吊运设备，主要面向农业生产场景下的重物装卸、短途转运作业需求，同时也可拓展应用于小型工地、仓储场站的零散重物吊装场景，解决无大型起重设备覆盖场景下的重物搬运难题。在农业生产场景中，农户日常需要搬运农资、农产品、农机配件等重物，传统纯人力搬运劳动强度大、作业效率低，还容易造成腰部、肢体的劳作损伤，这款装置可直接固定安装在拖拉机货厢前端或车架侧边，依托拖拉机本身的动力源驱动液压系统，不需要额外配置独立动力单元，大幅降低了设备的使用门槛与购置成本，非常适合拥有拖拉机的农户日常生产使用。

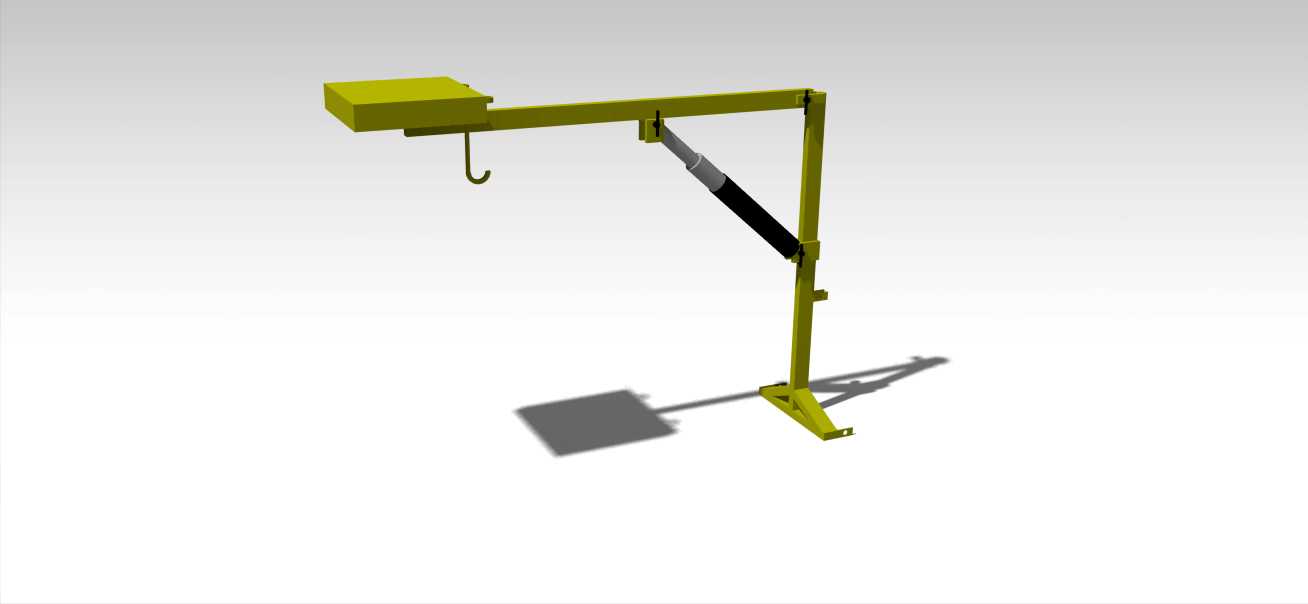

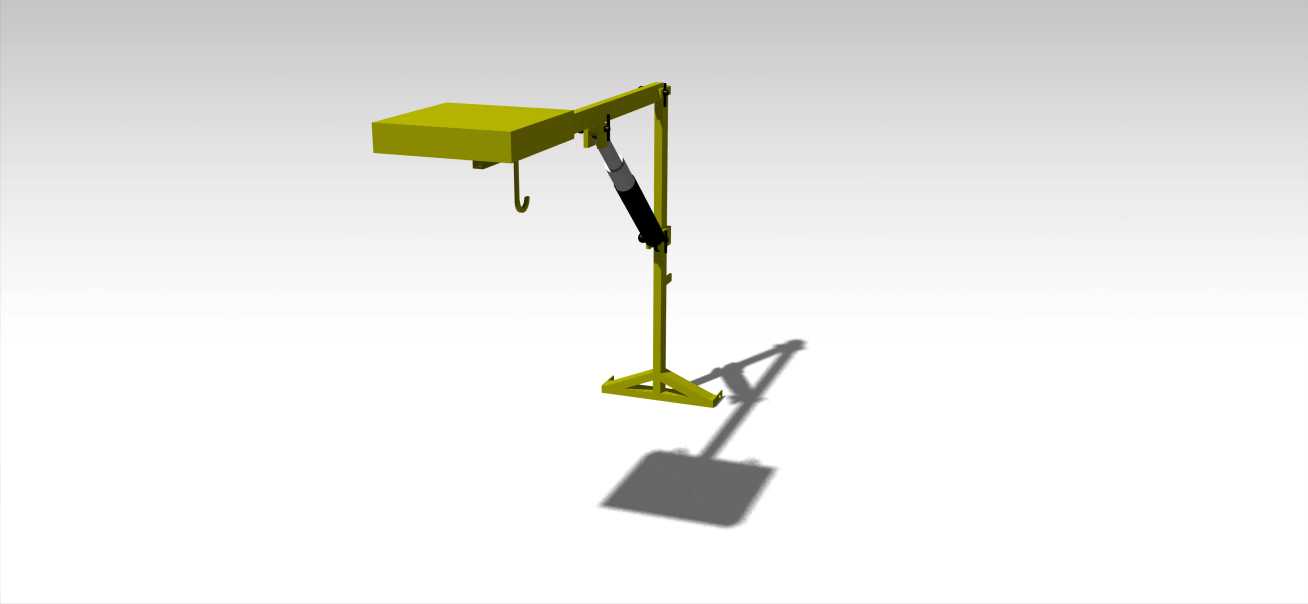

从功能特性来看，该装置采用单作用液压油缸驱动悬臂俯仰动作，搭配水平延伸的悬臂结构，吊钩挂载在悬臂前端，可实现垂直方向的重物起升，同时悬臂可绕底部立柱做水平回转，覆盖一定半径范围内的作业区域，额定起升重量可达300kg，完全满足日常农用场景下的袋装农资、农具、小型农机部件的吊运需求。作业时操作人员只需要操控液压阀杆，即可控制油缸的伸缩，带动悬臂完成抬升、下放动作，操作逻辑简单，不需要经过复杂的专业培训即可快速上手，适配农村使用者的操作习惯。

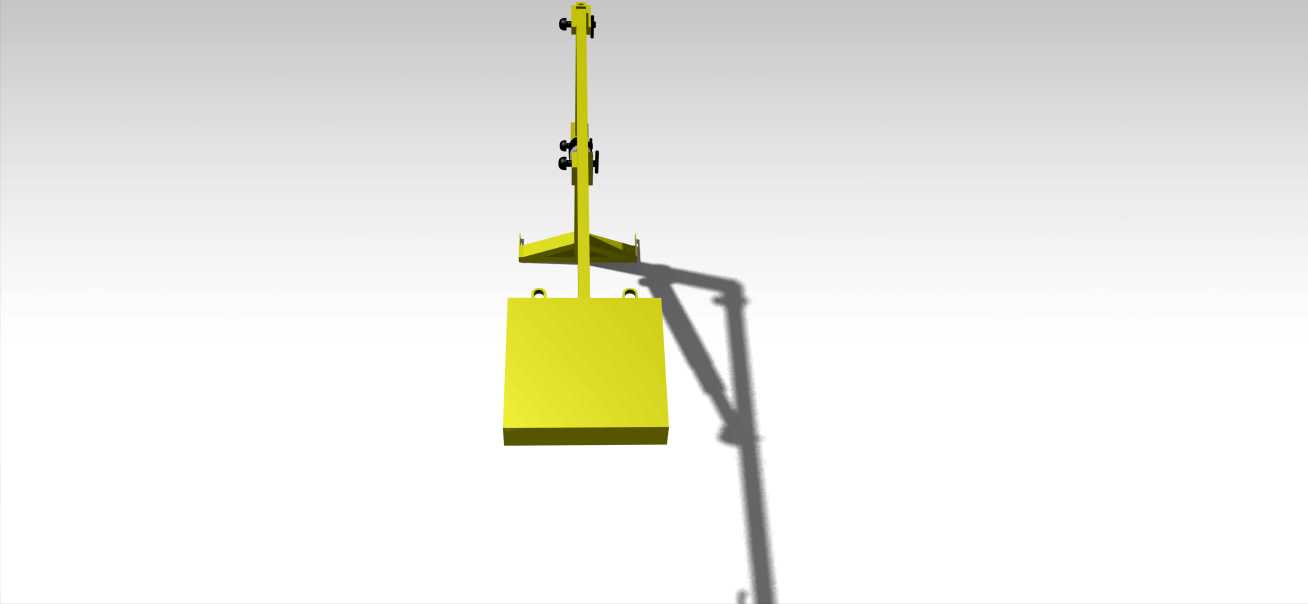

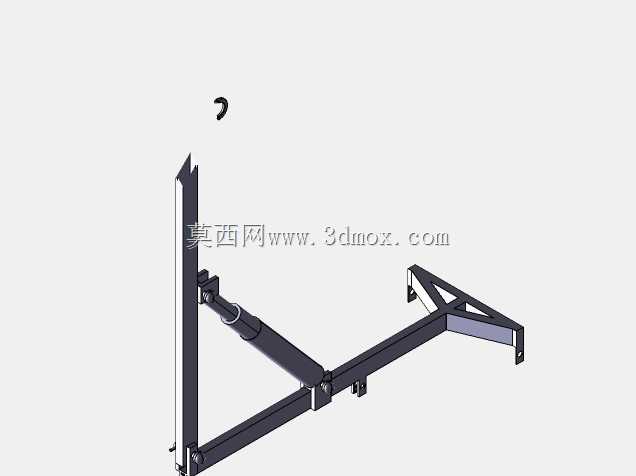

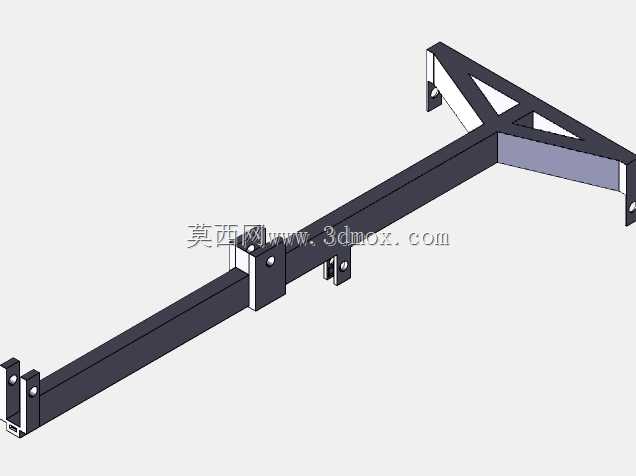

设计思路上，整体结构采用极简的框架式设计，底部为带安装法兰的立式立柱，直接通过螺栓固定在拖拉机的车架安装位上，不需要对拖拉机本身做大规模的结构改装，安装拆卸都十分便捷，用户可根据自身作业需求随时拆装，不影响拖拉机本身的正常农耕、运输功能。悬臂采用折臂式结构，非作业状态下可将悬臂收折贴近立柱，减少设备的外廓尺寸，避免在拖拉机行驶过程中剐蹭周边障碍物，行驶状态下整体外廓宽度不超出拖拉机车身宽度，长度方向外伸尺寸控制在0.5米以内，不会影响拖拉机的正常道路通行。作业状态下悬臂最大水平伸出长度可达1.2米，垂直起升高度从安装基面算起最高可达2米，可覆盖普通拖拉机货厢的全范围装卸需求，从地面吊起重物放置到货厢内，或是将货厢内的重物吊放到地面，都可以轻松完成。液压油缸采用斜置支撑的布局，一端铰接在立柱下部，一端铰接在悬臂中段，利用杠杆原理放大油缸的顶升力，在保证足够起重量的同时，降低了油缸的工作压力，提升了液压系统的可靠性与使用寿命，整体结构没有冗余的复杂部件，后期维护保养十分简便，普通农户即可完成日常的检查、换油等维护操作，不需要专业的售后团队上门维护，进一步降低了设备的全周期使用成本。除了农业场景之外，该装置也可固定安装在小型货运卡车、固定作业工位上，用于工业领域的小型工件转运、设备零部件吊装等场景，适配性十分广泛。
