剪叉式液压升降作业平台结构设计

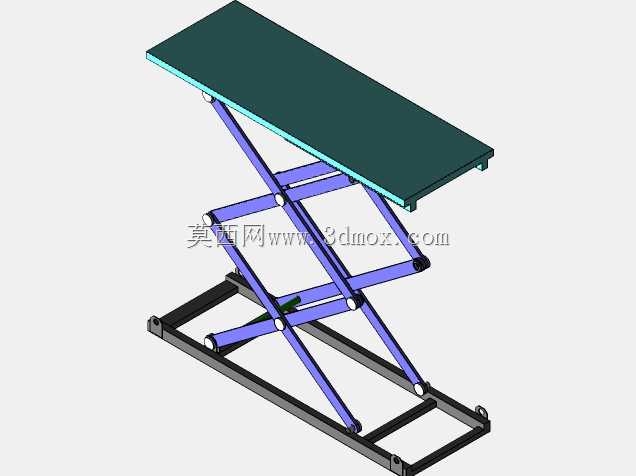

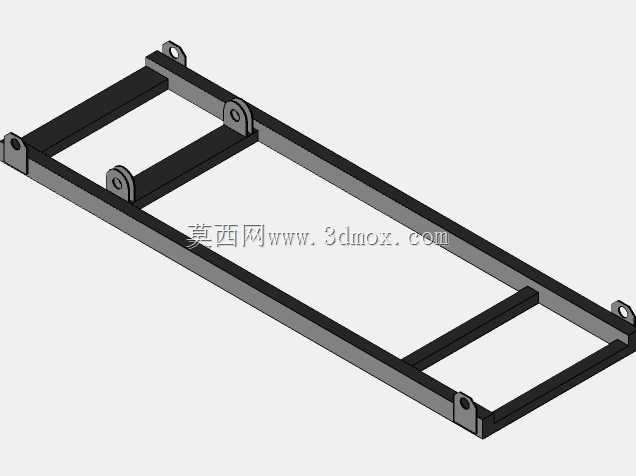

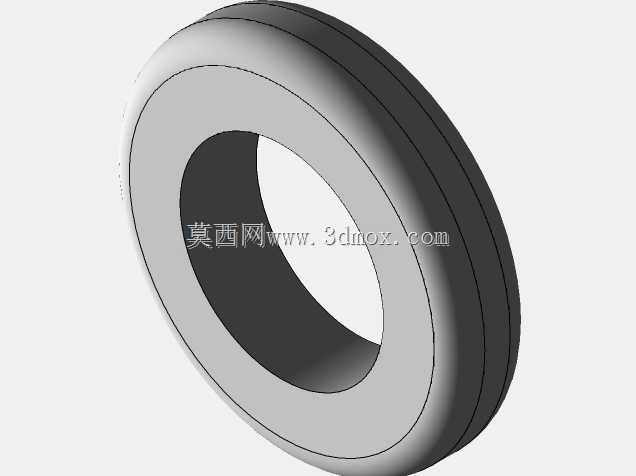

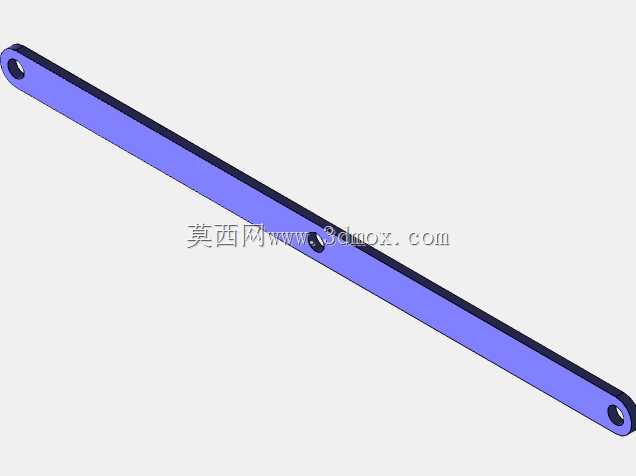

这款剪叉式升降设备广泛应用于生产车间物料转运、仓储货位堆高、设备安装检修、物流装卸货辅助等场景，可在固定作业点位将工件、物料或者作业人员平稳抬升到指定作业高度，替代传统人工搭架、叉车托举的作业方式，有效降低高空作业、重物抬升过程中的安全风险，提升作业效率。设备核心采用双层交叉剪臂的支撑结构，依靠剪臂铰接点的转动实现平台的垂直升降，相比单组剪臂结构，双层剪叉设计在同等收拢高度下可实现更大的升降行程，同时收拢状态下整体高度更低，便于在低矮空间内存放与转运，不会占用过多车间通道空间。顶部承载平台采用平板式台面设计，台面边缘做了包边强化处理，可根据实际使用需求加装防护栏、工装夹具固定位，适配不同规格的物料承载、作业站位需求，台面下方与剪臂顶端采用铰接连接，升降过程中始终保持水平状态，避免台面上的物料滑落、作业人员站立失稳。底部框架采用矩形型钢焊接成型，框架底部预留了地脚固定孔位与脚轮安装接口，既可以直接通过膨胀螺栓固定在地面作为固定升降工位使用，也可以加装脚轮作为移动升降作业平台，在不同作业点位之间灵活转场，底部框架上预留了液压动力单元的安装位置，可根据负载需求选配不同吨位的液压油缸作为升降动力源，剪臂铰接点均采用耐磨衬套配合销轴连接，长期往复升降过程中磨损量小，维护成本低。设计过程中重点校核了剪臂在最大伸展高度、额定负载下的结构强度，对剪臂受力集中的铰接点位做了加厚补强处理，避免长期负载下出现结构变形，同时通过剪臂的铰接点位尺寸匹配，保证升降过程中平台运行平稳无卡滞，不会出现偏载倾斜的问题。设备收拢状态下整体高度较低，安装时不需要开挖较深的地坑，既可以在平整的水泥地面直接放置使用，也可以配合地坑安装实现台面与地面齐平，方便手推车、液压叉车直接上下台面，适配不同场地的安装条件，不需要对现有作业场地做大规模改造，落地使用的适配性较强。
