四旋翼无人机动力安装机架结构设计

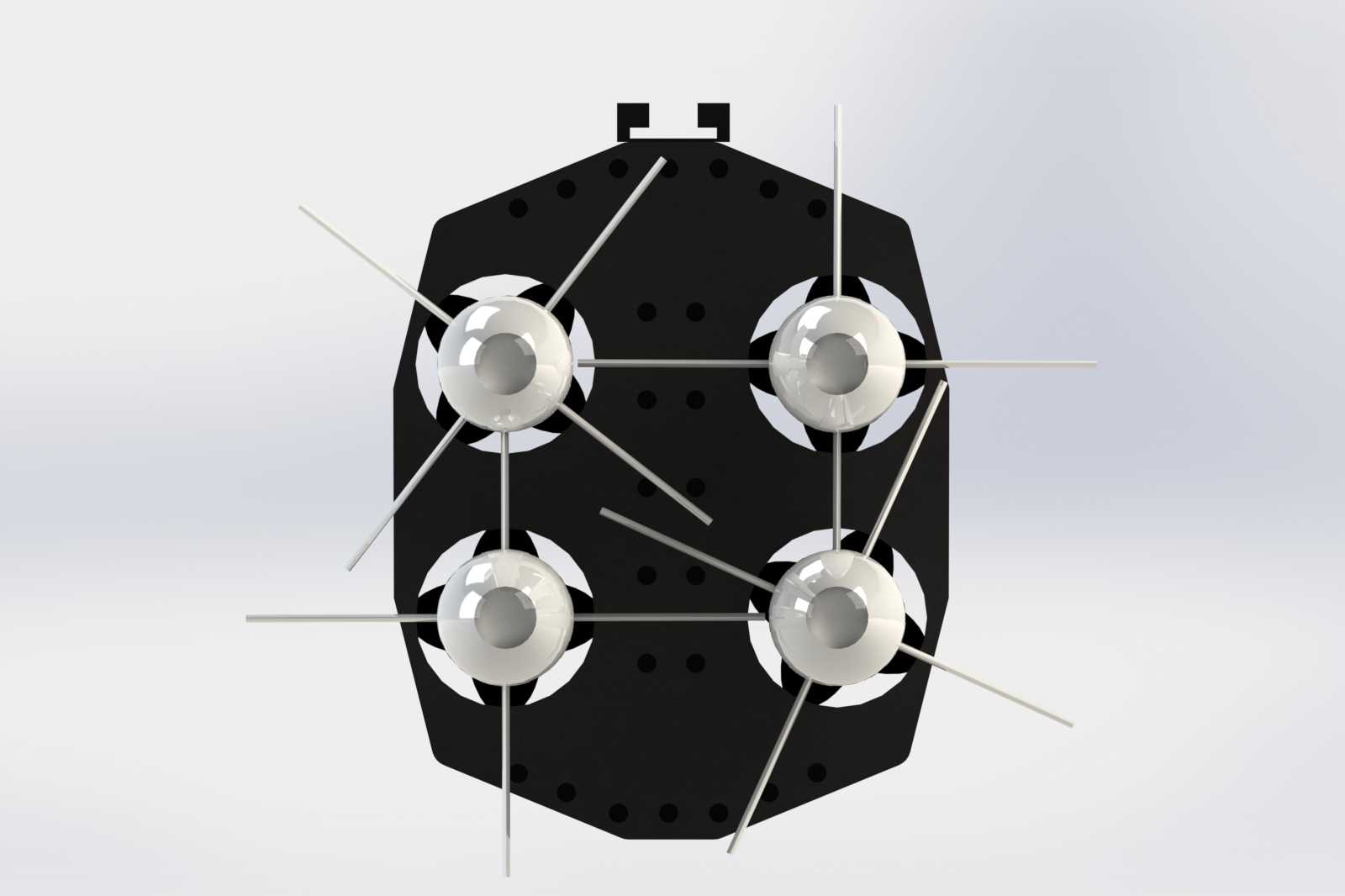

这款四旋翼动力安装机架是面向小型多旋翼无人飞行器开发的核心承载结构，主要应用于低空航拍、园区巡检、小型物资投送、教学科研实验等场景，作为整台无人机的安装基体，承担着固定动力单元、承载飞控与电池模块、传递旋翼升力、保障飞行姿态稳定的核心作用。整体机架采用对称式八边形平板主体设计，四个动力安装位呈矩形对称分布在平板四角，每个安装位预留了标准的动力单元装配孔位，可适配常规22系列、23系列外转子无刷电机的安装需求，配套的旋翼保护座采用圆弧内凹结构，能够在电机安装后对电机底座形成侧向限位，避免飞行过程中电机受振动影响出现移位。机架主体平板上均匀排布的多组阵列安装孔，可根据实际载荷需求灵活调整飞控板、电调、电池、GPS模块、图传设备的安装位置，适配不同重量等级的任务载荷，顶部预留的两个卡扣式挂位可用于搭载小型航拍云台或者物资投放挂钩，拓展设备的使用场景。从设计思路来看，这款机架优先保障结构对称性，四个动力位到机架重心的距离完全一致，能够降低飞控系统的姿态校准难度，减少飞行过程中的动力补偿损耗，平板式的主体结构没有多余的异形凸起，既能够降低飞行过程中的风阻，也能减少加工环节的工艺复杂度，降低生产制造成本。机架的安装边界充分考虑了常规8寸到10寸螺旋桨的转动半径，四个动力位向外延伸的支臂长度经过测算，能够避免相邻螺旋桨在转动过程中出现气流干扰或者打桨问题，平板主体的厚度适配常规M3规格的安装螺丝，既能够保障整体结构强度，抵御飞行过程中的振动与轻微碰撞冲击，也能尽可能控制机架自身重量，提升无人机的有效载荷占比。机架边缘做了倒角钝化处理，能够避免装配过程中划伤操作人员，也能减少飞行过程中尖锐边缘带来的紊流影响，整体结构没有易松动的拼接缝隙，所有安装孔位的同轴度经过校准，能够保障动力单元安装后转轴处于垂直状态，避免出现动力输出角度偏移导致的飞行姿态偏移问题，适配多数入门级到中端消费级、行业级小型四旋翼无人机的组装需求。
