3x弯角式润滑黄油嘴三维设计模型

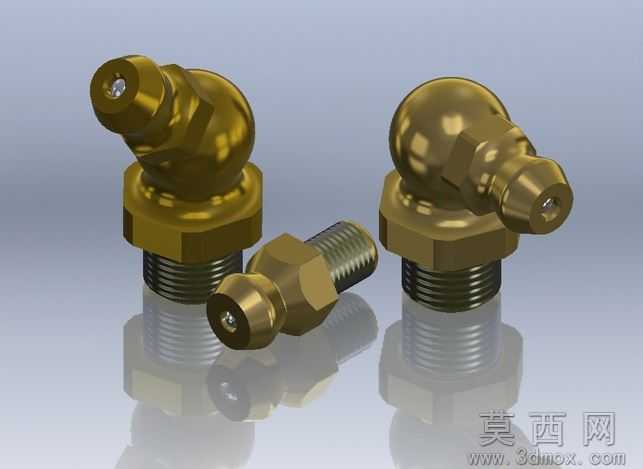

本模型为3x规格弯角式润滑黄油嘴，建模全程在SolidWorks2011环境中完成，首先通过旋转凸台命令构建油嘴主体的外六角基座、外螺纹连接段、球形过渡腔体以及弯角注油端头的基础轮廓，针对45度弯角结构采用多基准面草图绘制配合放样凸台命令实现平滑曲面过渡，保证内部注油通道的同轴度与通径尺寸符合润滑配件的通用标准，外螺纹段严格按照公制细牙螺纹参数绘制牙型轮廓，还原真实螺纹的啮合结构，注油端头的钢珠密封槽采用旋转切除命令精准加工，保证密封结构的尺寸精度。参数设计上严格遵循3x规格黄油嘴的行业尺寸规范，外螺纹公称直径、螺距、六角基座对边尺寸、弯角角度、注油端头外径、整体安装高度均与实物1:1匹配，内部注油通道通径设置为适配常规黄油枪注油嘴的尺寸，保证润滑脂输送路径无阻滞，各结构段的倒角、退刀槽等工艺细节均完整还原，符合五金配件的实际加工工艺要求。渲染材质方面，模型主体采用黄铜材质参数设置，调整金属粗糙度、反射率与环境光遮蔽参数，还原黄铜配件的金属光泽与表面机加工纹理，螺纹段添加轻微的切削纹理质感，注油端头的钢珠采用高抛光不锈钢材质，与黄铜主体形成材质对比，渲染环境采用柔和的影棚光源，添加地面反射效果，清晰展示油嘴的整体结构与各部位细节。结构原理上，该类弯角黄油嘴主要用于机械设备润滑点位的油脂加注，外螺纹段用于与设备本体的润滑安装孔紧固连接，六角基座用于扳手拧装施加扭矩，球形过渡腔体可适配不同角度的安装空间，弯角端头可避开设备周边的结构干涉，方便黄油枪对接注油，端头内部的钢珠与弹簧组成单向密封结构，注油时黄油枪压力顶开钢珠将润滑脂注入设备腔体，注油完成后钢珠在弹簧与腔体内压作用下复位密封，防止润滑脂溢出与外界灰尘杂质进入润滑通道。软件兼容方面，模型除原生SolidWorks2011格式外，同时导出STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，导出的STL格式可直接用于3D打印打样验证，各格式文件均保留完整的装配结构与特征参数，无破面、缺失面等几何错误，可直接用于后续的装配干涉检查、工程图导出。研发教学应用上，该模型可作为五金配件设计的教学案例，帮助学习者掌握旋转、放样、螺纹绘制等基础建模命令的使用，理解润滑配件的密封结构与工作原理，也可用于机械设备润滑系统的虚拟装配，在整机设计中完成润滑点位的布局校核，还可作为五金加工行业的产品展示模型，用于产品选型、客户演示等场景。
