NES350开关电源SolidWorks三维模型

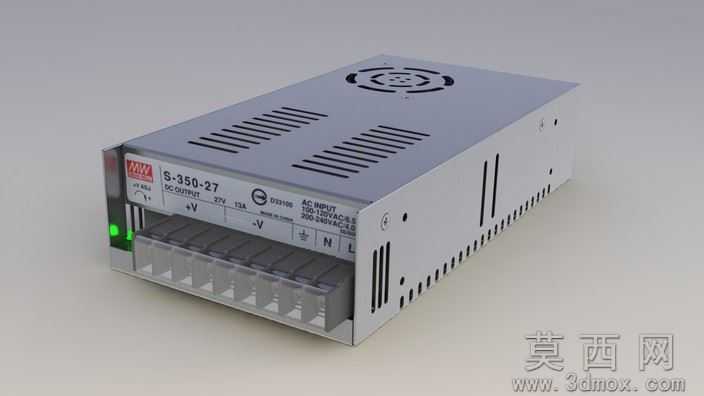

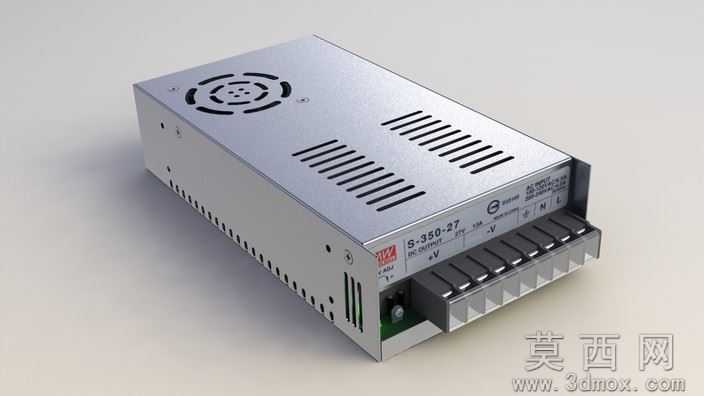

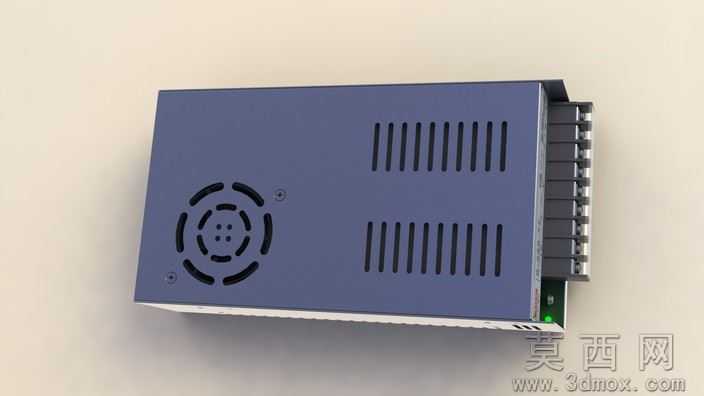

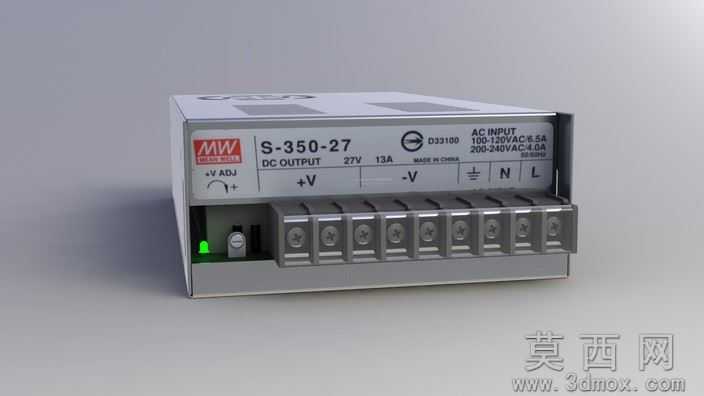

本模型为NES350系列开关电源的高精度三维建模成果，建模全程以实物测绘尺寸为基准，首先完成外壳基体的草图绘制，通过拉伸、切除命令构建金属壳体的基础轮廓，依次绘制顶部散热风扇安装位的格栅孔、侧面长条散热槽、底部安装固定孔等细节特征，还原壳体的冲压成型结构特征。参数设计阶段严格匹配实物规格，整体长宽高尺寸按照1:1比例设定，接线端子区域的间距、端子排的卡位结构、侧边通风孔的排布密度均与实物一致，内部预留了电路板、散热片、风扇组件的装配空间，各部件的装配公差按照常规五金件装配标准设定，可直接用于虚拟装配验证。渲染材质环节针对不同部件匹配对应材质属性，金属外壳赋予磨砂铝合金材质，调整金属粗糙度与反射参数还原真实金属哑光质感，接线端子的塑料部分赋予黑色阻燃ABS材质，接线铜柱赋予抛光铜材质，标签区域通过贴图命令还原产品标识参数，整体渲染效果贴近实物外观，可直接用于产品展示素材制作。结构原理上完整还原开关电源的外部装配结构，壳体采用上下扣合加侧边螺丝固定的结构，前端接线端子排按照输入、输出分区排布，顶部风扇位对应内部散热风道设计，侧面散热槽形成对流散热路径，模型可直观展示开关电源的外部安装、接线布局特征。软件兼容方面，模型基于SolidWorks2010版本构建，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，不同软件导入后可保留完整的装配结构与特征，无需额外修复破面即可开展后续设计工作。研发教学应用层面，该模型可用于开关电源产品的结构改型设计，辅助完成外壳开模前的结构验证，也可作为电气类专业教学的三维演示素材，帮助学习者理解开关电源的外部结构、安装方式与散热设计逻辑，同时可用于电气柜装配的虚拟布局仿真，验证电源在柜体内的安装空间与走线合理性。
