奥迪S1拉力赛车前悬直立结构三维建模

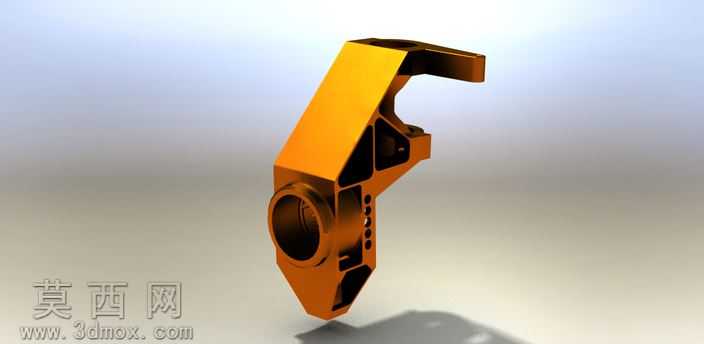

本作品为奥迪Quattro S1拉力赛车的前悬直立结构三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，首先基于拉力赛车悬架系统的受力特性与安装匹配要求，梳理直立件的核心功能边界：作为连接轮毂、转向拉杆、悬架摆臂与减震支柱的核心承载部件，需要同时满足赛事级的强度要求、轻量化需求与多部件装配的精度要求。建模阶段首先绘制基准草图，确定主轴承孔的中心轴线、各安装支耳的定位基准与安装面角度，针对直立件主体的异形承载结构，采用多实体建模方式拆分主体承载段、上部减震安装支耳、侧方转向连接座、下部摆臂连接位几个功能模块，通过拉伸、切除、放样、筋特征构建基础实体后，对所有受力过渡区域做圆角优化，避免应力集中问题，同时在非主承载区域做镂空减重设计，还原拉力赛车部件的赛用轻量化设计逻辑。材质与渲染阶段，为模型赋予赛用金属材质，主体采用高强度合金钢材质表现，调整金属粗糙度、反射参数模拟锻造金属的哑光金属质感，对轴承安装孔位做精加工面的高光处理，区分不同加工面的工艺质感，渲染时采用柔和的影棚光源，突出部件的结构轮廓与镂空区域的层次，清晰展现直立件的空间结构。结构设计上严格遵循实车部件的装配逻辑，主轴承孔的尺寸、各安装支耳的孔位间距、安装面的倾斜角度均匹配奥迪S1拉力赛车的悬架几何参数，上部支耳的弯折角度适配减震器的安装倾角，侧方的连接凸台预留转向拉杆的安装孔位，下部的分叉结构对应下摆臂的双连接点设计，侧面的减重凹槽与加强筋布局兼顾结构刚性与减重需求，整体模型可直接用于悬架系统的装配验证、运动仿真与结构受力分析，完整还原了B组拉力赛车核心悬架部件的设计特征。
