PrilineT-质谱65F-25DN法兰式工业传感器

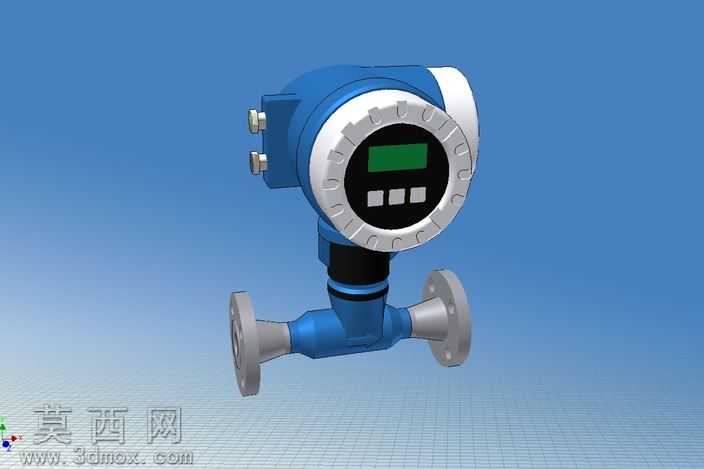

本作品为法兰连接式工业过程检测传感器三维建模成果，建模过程以工业现场实际应用的Priline T-质谱65F-25DN规格仪表为原型，严格遵循ANSI B16.5法兰标准、#150压力等级、Sch.40管道壁厚参数开展全参数化设计。建模阶段首先梳理仪表整体结构逻辑，将模型拆分为法兰连接段、测量主体管段、变送显示表头、接线防护组件四大核心模块，各模块独立完成草绘、特征拉伸、倒角、螺纹细节构建后再完成装配约束，确保各部件同轴度、法兰螺栓孔位置度完全匹配工业安装规范。材质与渲染环节针对不同部件的工业实际材质做区分处理：法兰连接端采用哑光铸钢材质，调整金属粗糙度参数还原铸钢表面细微磨砂质感，添加轻微氧化暗调提升真实感；仪表主体管段采用工业仪表专用蓝色环氧涂层材质，调整漆面反光度与颗粒感，还原现场喷涂漆面的均匀哑光效果；显示表头外圈的旋紧防护圈采用工程塑料与金属包边复合材质，显示屏区域添加深色玻璃材质，模拟数显屏幕的轻微反光与通透感，操作按键区域做凸起特征与哑光塑料质感区分，接线端的金属接线端子添加金属高光与细微螺纹细节，还原工业接线端子的结构特征。结构设计上完整还原了法兰式仪表的安装特性，两端法兰的密封面、螺栓孔数量与排布完全匹配对应管径的法兰标准，测量管段内部做等径流道结构还原，表头与测量管段的连接支架做加强筋细节处理，还原现场仪表的抗震结构设计，表头侧面的接线仓盖做卡扣与密封槽细节，还原仪表的防护结构设计。渲染阶段采用淡蓝色渐变工业展示背景，添加柔和的顶光与侧补光，避免金属部件出现过曝反光，同时清晰呈现各部件的结构轮廓与材质差异，整体模型比例精准，细节还原度高，可用于工业管道系统装配仿真、仪表安装方案演示、工业场景三维可视化等场景使用，建模过程中对工业标准参数的严格遵循，确保模型可直接对接后续工程装配校验环节。
