法兰式支撑基座连接组件结构设计

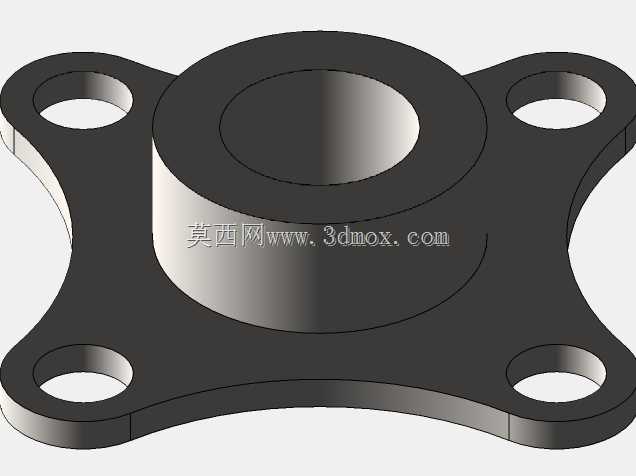

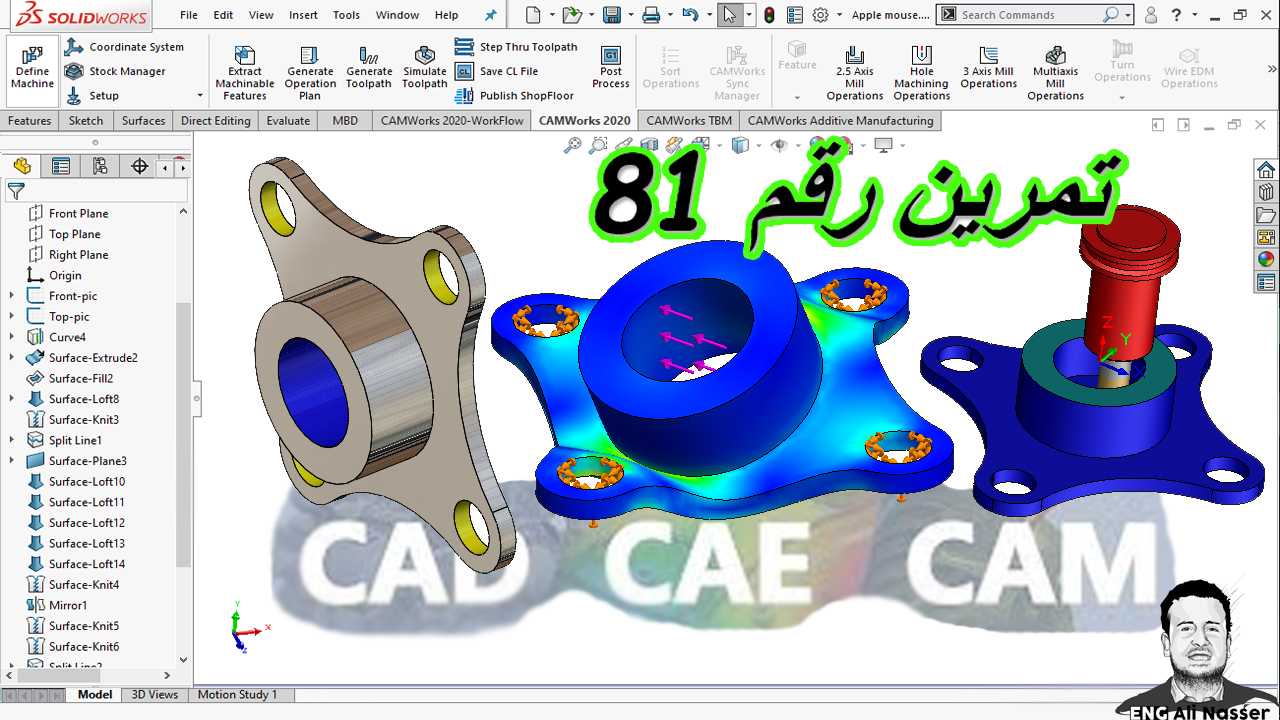

该支撑连接组件主要应用于工业传动、流体管路及轻型设备的支撑定位场景，可作为轴类零件、管路接头与设备安装面之间的过渡连接载体，承担载荷传递、同轴定位、安装面适配的核心作用，在小型液压站、气动回路、精密传动模组中都能适配使用，能够有效抵消安装面的平面度误差，降低连接部位的应力集中，提升整套机构的运行稳定性。整套组件由三部分核心结构组成，分别是带衬套的单耳支撑座、四耳法兰式支撑基座、配套压装定位衬套与紧固连接件。单耳支撑座采用带凸缘的轴套结构，凸缘上均匀分布三个安装孔，可直接通过螺栓固定在设备安装基面，内孔可镶嵌耐磨衬套，适配不同直径的导杆、芯轴穿过，凸缘与轴套衔接处做了大圆角过渡，避免应力集中导致的结构断裂，轴套外壁做了精度控制，可与配套基座的内孔实现间隙配合，保证拆装便捷性的同时控制同轴度误差。四耳法兰式支撑基座是整套组件的核心承载件，四个安装耳呈十字对称分布，每个耳位都预留了螺栓过孔，可适配不同孔位布局的安装基面，基座主体为带台阶的中空筒体结构，上端内孔做了倒角导向，方便轴类零件或衬套的压入，下端面为精加工贴合面，保证安装后与基面的贴合度，基座内部可容纳缓冲垫圈、密封件等附属零件，法兰与筒体衔接处做了加厚处理，可承受径向与轴向的复合载荷，避免受载后出现法兰变形的问题。配套的压装衬套采用过盈配合压入基座内孔，衬套内孔与导杆或轴件采用小间隙配合，衬套端面高出法兰上端面一定距离，可作为轴向定位的基准面，配合顶部的紧固压帽可实现轴件的轴向限位，防止运行过程中出现轴件窜动的问题。设计过程中优先考虑了安装适配性，四个安装耳的孔位采用通用化孔距设计，可适配多数常规设备的安装基面，无需额外做安装面的二次加工；各配合面的公差选用基孔制配合，衬套作为易损件可单独更换，降低后期维护成本；所有棱角位置都做了倒角处理，既避免安装过程中划伤操作人员，也能去除加工毛刺，提升零件的装配顺畅度。安装边界方面，整套组件组装后总高度控制在常规支撑件的适配范围内，法兰最大外圆尺寸适配小空间安装场景，安装耳的外伸长度不会与周边相邻零件产生干涉，内孔直径覆盖常用的小规格轴径范围，可直接替换同规格的标准支撑座使用，无需对原有设备结构做改动。
