机加工用精密螺杆式台虎钳结构设计

　　在常规机加工、钳工修配、小型零件装配的作业场景里，这类螺杆驱动的台虎钳是工位上最基础也最高频的夹持工装，不管是台式钻床的进给定位、小型零件的锉修去毛刺、还是装配环节的零件固定，都需要依靠它提供稳定的夹持力，避免工件在作业过程中出现位移、窜动，影响加工精度或者造成操作安全隐患。

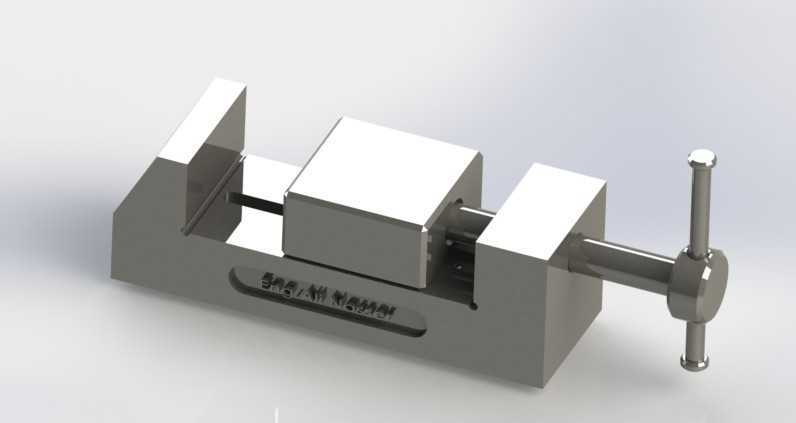

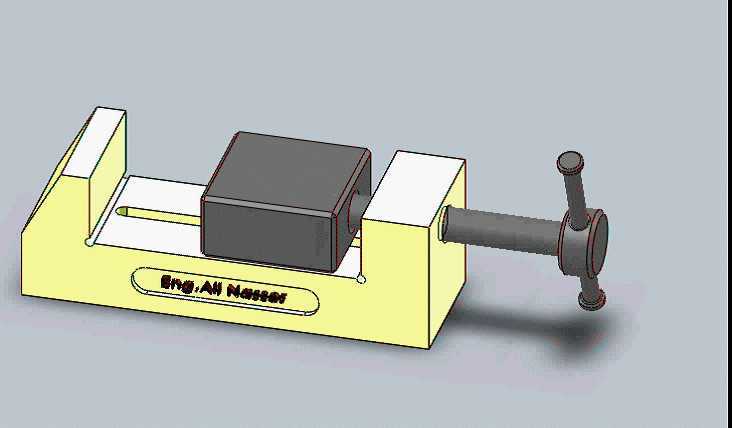

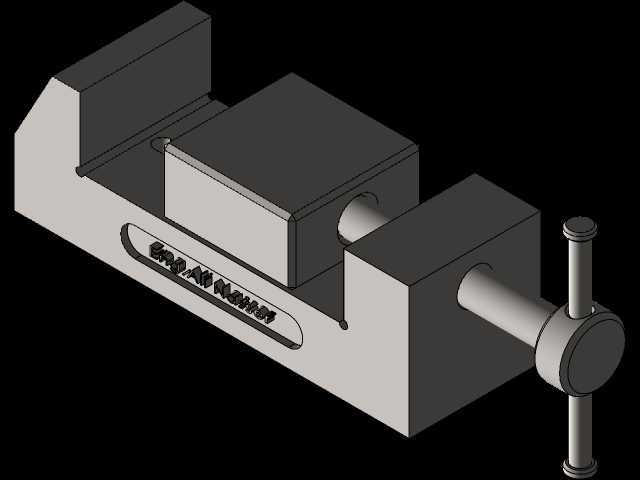

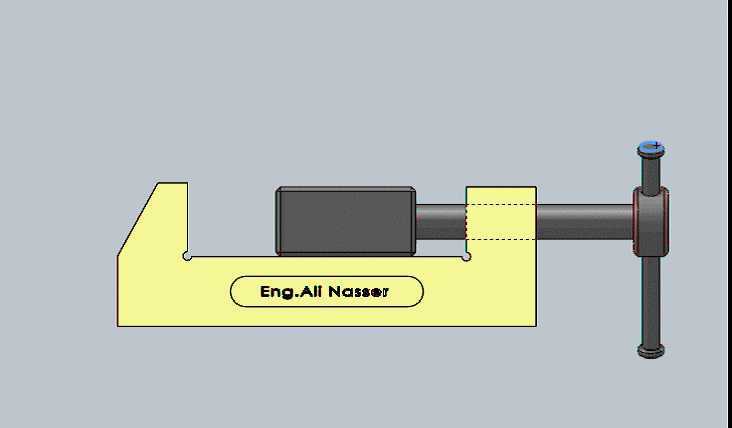

　　从功能特性来看，这款台钳采用整体式钳身结构，固定钳身与底座为一体化加工成型，相比拼接式结构拥有更好的刚性，在承受较大夹持力矩时不会出现结构变形，活动钳身通过梯形螺杆与固定钳身配合，梯形螺纹的传动特性兼顾了传力效率与自锁性能，转动端部的T型手柄即可带动活动钳身沿钳身的导向槽做直线往复运动，实现钳口的开合调节，适配不同宽度尺寸的工件夹持需求。钳口位置预留了可更换钳口板的安装位，常规使用时可加装带防滑齿的淬火钳口板提升夹持摩擦力，夹持精加工表面工件时也可更换铜质或者尼龙材质的软钳口，避免夹伤工件已加工表面。

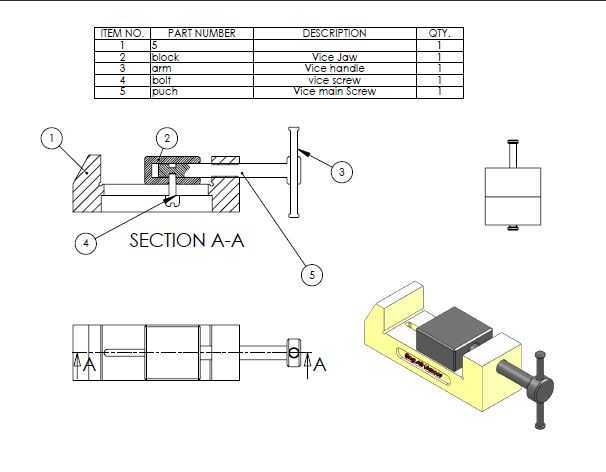

　　设计过程中首先考虑的是钳身导向结构的配合精度，活动钳身与固定钳身的导向滑槽采用小间隙配合，既保证活动钳身滑动顺畅无卡滞，又要控制配合间隙避免夹持工件时出现钳口上翘、偏斜的问题，保证两个钳口面的平行度误差控制在合理范围内，避免工件被夹出角度偏差。螺杆的支撑结构采用两端同轴定位，固定钳身端部的螺杆安装孔与活动钳身的螺母安装位保持同轴度，减少螺杆转动时的别劲问题，延长螺纹副的使用寿命。T型手柄的长度经过传力力矩核算，正常成年人单手施加作用力时，钳口可以产生足够的夹持力，满足常规铣削、钻削作业的夹持力要求，同时不会因为力矩过大导致螺杆过载变形。

　　从安装边界来看，这款台钳的底部为平整安装面，预留了两个螺栓安装沉孔，可以通过T型螺栓直接固定在钳工台、机床工作台的T型槽上，安装时需要保证台钳的固定钳口面与工作台边缘保持合适距离，方便长工件向下避让，钳身整体的外形尺寸适配常规小型工位的安装空间，不会占用过多工作台面，同时钳身的最大开口距离可以覆盖绝大多数小型机械零件的夹持需求，钳身深度也可以满足常规方形、异形零件的稳定夹持，不会因为夹持深度不足导致工件夹持不稳。实际使用中可以配合角度垫铁、V型块等辅助工装，实现轴类、盘类等异形零件的可靠夹持，拓展台钳的适用场景。
