ModelMania2022异形传感壳体结构设计

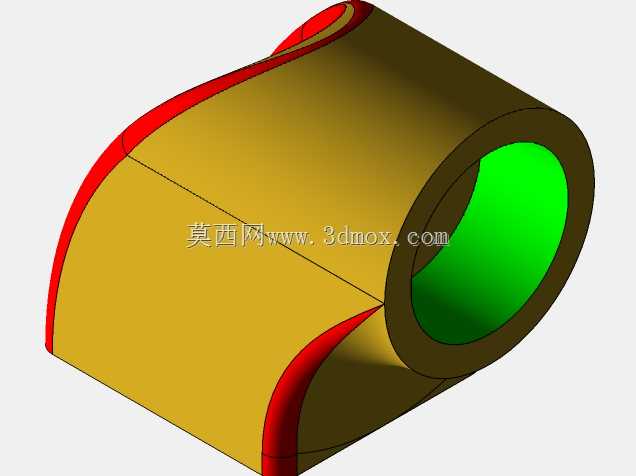

　　这款异形壳体结构主要面向工业传感检测场景的封装需求，可适配内置检测模组的安装固定，在工业自动化产线的工位检测、设备运行状态监测场景中，能为内部敏感检测元件提供稳定的防护与安装基准。从结构设计逻辑来看，整体采用弯弧过渡的异型轮廓，没有生硬的直角转折，既可以降低外部磕碰对壳体的应力集中影响，也能适配安装空间内的弧形避让需求，避免和周边管线、设备结构产生干涉。壳体内部做了分层阶梯式的腔体设计，不同直径的环形台阶分别对应传感模组的定位、密封胶圈的嵌装以及线路板的固定位，不需要额外增加定位衬套就能实现内部元件的快速装配，能减少装配环节的零件数量，降低整体装配工时。从安装边界来看，壳体底部预留了两个对称的小型安装凸台，

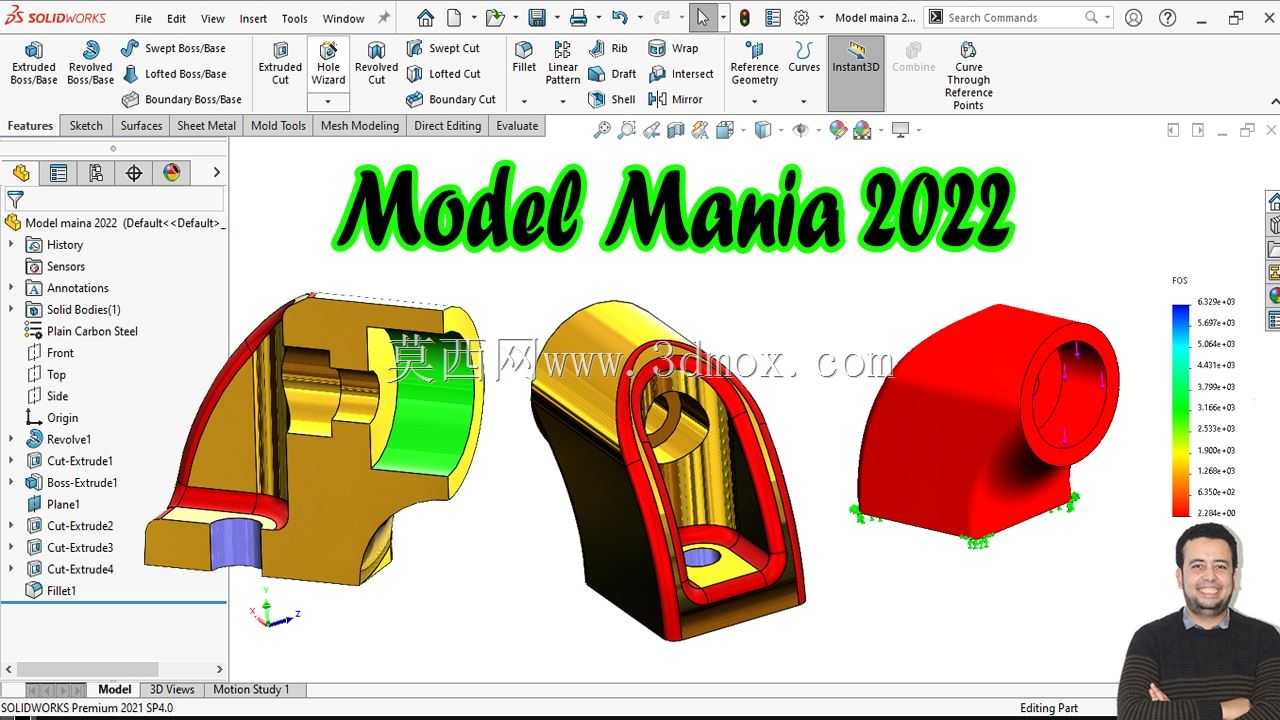

　　凸台上的安装孔位可适配M3规格的紧固螺丝，安装时不需要在壳体主体上额外打孔，不会破坏壳体的整体密封性能，安装面的平面度公差控制在0.1mm以内，能保证安装后壳体和安装基面的贴合度，避免长期运行中出现松动偏移。结构设计时同步做了静力学仿真验证，通过不同颜色的应力云图可以看到，壳体在承受常规外部载荷时，高应力区域集中在弯弧过渡的内侧加强筋位置，其余区域的应力值都远低于材料的屈服强度，能满足工业场景下的抗冲击、抗振动使用要求。壳体的一端为开放的圆形接口，可对接外部的检测探头或者线缆护套，接口处做了内凹的密封槽，嵌装密封圈后可以达到IP65级别的防护效果，能阻挡车间内的粉尘、切削液飞溅进入壳体内部，保护内部的电子检测元件。

　　剖面结构能清晰看到壳体的壁厚分布，主体壁厚保持均匀的2mm，在安装凸台、接口位置局部加厚到3mm，既控制了整体的零件重量，也保证了关键受力位置的结构强度，不会因为壁厚不均导致注塑或者机加工过程中出现变形缺陷。在实际选型应用时，这款壳体可以直接适配光电类、压力类的工业传感模组，不需要对结构做大幅修改，只需要根据内部元件的尺寸微调腔体台阶的高度即可，能大幅缩短传感产品的开发周期，减少结构设计阶段的重复建模工作量。
