钣金类金属板材成型结构组件设计

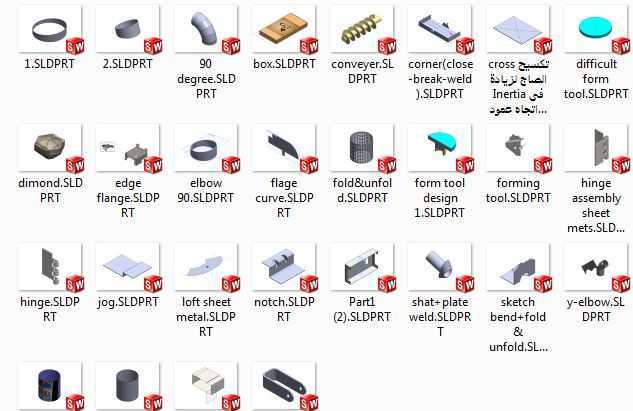

　　这类钣金成型构件广泛覆盖轻工装备、输送系统、电控柜体、小型工装的结构搭建场景，不同形态的构件分别承担不同的结构功能：环形箍件用于管线、筒体类部件的抱紧固定，安装时可通过侧边预留的锁止结构调整抱紧间隙，适配一定公差范围内的筒体外径，避免硬配合带来的装配应力；90度弯通类构件用于管线排布、线缆防护的转角过渡，折弯处做了圆弧过渡处理，避免直角弯折造成的线缆外皮割损，同时保证流体输送场景下的介质流动平顺性，减少转角处的紊流与阻力。盒型构件多用于小型电气模块、传感元件的外置防护壳，折边处预留的自攻螺丝安装位可直接与设备主框架快速固定，壳体边缘做了压边处理，既提升了薄板自身的结构刚度，避免薄钢板受力产生翘曲变形，也能消除锐边割手的安全隐患。

　　输送类配套构件用于皮带输送线的侧边导向、托板衔接，安装孔位采用长圆孔设计，可在装配时调整导向间隙，适配不同宽度的输送皮带，补偿机架焊接带来的位置误差。各类异形折弯、翻边成型构件，分别对应设备上的安装支架、走线托板、检修门合页基座、操作面板安装座等不同功能位，设计时充分考虑了薄板加工的工艺特性：所有折弯内角均匹配对应板材厚度的最小折弯半径，避免折弯处出现应力集中开裂；需要焊接拼接的部位预留了定位止口，降低现场拼焊的对位难度，减少焊接变形量；需要与其他部件配合的安装面，在建模时就预留了板材喷涂、镀锌的涂层厚度余量，避免表面处理后出现装配卡滞。不同构件的外形尺寸均匹配常规工业装备的安装边界，小型固定件的安装孔距适配常用的铝型材、

　　方钢框架的孔位标准，无需二次打孔即可直接装配；较大面积的盖板类构件，在非安装面做了浅压筋处理，在不增加板材厚度的前提下大幅提升构件的抗形变能力，降低材料成本。翻边成型的工具类配套构件，用于设备上的快拆检修口限位，翻边高度经过精准核算，既保证盖板扣合后的定位精度，也能避免扣合时出现剐蹭卡滞；合页类构件的转轴配合间隙经过合理设置，既保证转动灵活性，也不会出现长期使用后的松动晃量。
