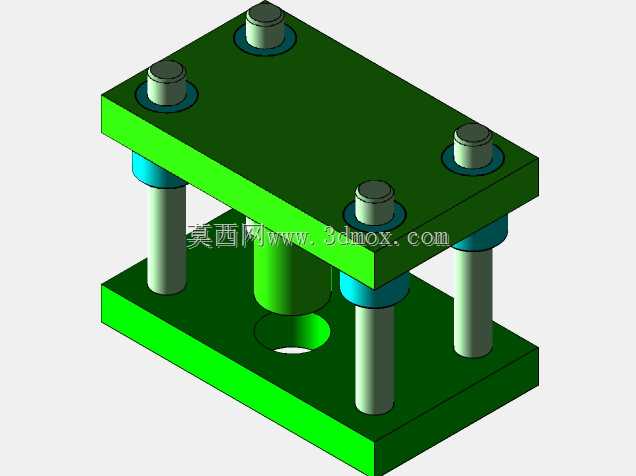

工业级冲压作业配套工装组件结构设计

这套冲压工装组件主要面向金属板材压力加工作业场景，适配常规开式、闭式机械压力机的安装工位，可覆盖小型五金件、薄板结构件的冲裁、成型、压印等多道冲压工序需求，是冲压生产环节中衔接压力机动力输出与工件成型动作的核心配套结构。整套组件的结构设计围绕冲压作业的实际受力逻辑展开，从上模连接端到下模固定端的力传递路径做了连续化优化，上模座预留了与压力机滑块匹配的标准安装槽位，可直接通过压板、T型螺栓完成与滑块端面的锁紧固定，安装边界充分考虑了常规中小型压力机的滑块底面尺寸、模柄孔位参数，无需额外定制转接板即可完成快速装夹，下模座则设置了均匀分布的定位销孔与螺栓过孔，可适配不同规格的压力机工作台T型槽间距，同时预留了废料滑落的开口空间，避免冲压过程中废料堆积在型腔内影响成型精度。组件的核心功能是将压力机输出的垂直往复动力，精准传递到安装在模座上的凸、凹模工作端，设计过程中针对冲压作业的瞬时冲击载荷做了结构强化，上下模座的受力接触面做了平面度公差约束，导柱导套配合段选用了高精度间隙配合方案，可保证上下模合模过程中的同轴度误差控制在微米级，避免合模过程中出现啃模、偏载的问题，有效延长模具工作零件的使用寿命。针对不同冲压工序的适配需求，这套组件的模座安装面预留了标准化的零件装夹空间，可根据实际加工需求更换冲裁、弯曲、拉深等不同类型的工作零件，无需重新更换整套模架，大幅降低了多品种小批量冲压生产的工装投入成本。组件的导向结构做了防尘密封设计，可适配车间多粉尘的生产环境，避免金属碎屑进入导套配合面造成导向件磨损，同时在上下模合模极限位置设置了刚性限位块，可精准控制合模深度，避免因压力机行程过量造成的模具损坏或工件成型尺寸超差。整套结构的外形尺寸充分考虑了中小型冲压车间的设备适配范围，整体重量控制在人工辅助吊装可操作的区间内，日常换模、维护作业无需动用大型起重设备即可完成操作，组件的各连接部位均选用了标准化的紧固件，易损件均可直接采购标准件替换，大幅降低了后期的维护成本与停机维护时间，可充分满足中小五金加工企业、钣金加工车间的日常冲压生产需求，适配从普通碳素钢薄板到铝合金、铜合金等有色金属薄板的冲压加工作业，成型工件的尺寸一致性好，生产效率可满足批量生产的节拍要求。
