高精度机械式游标卡尺测量工具结构设计

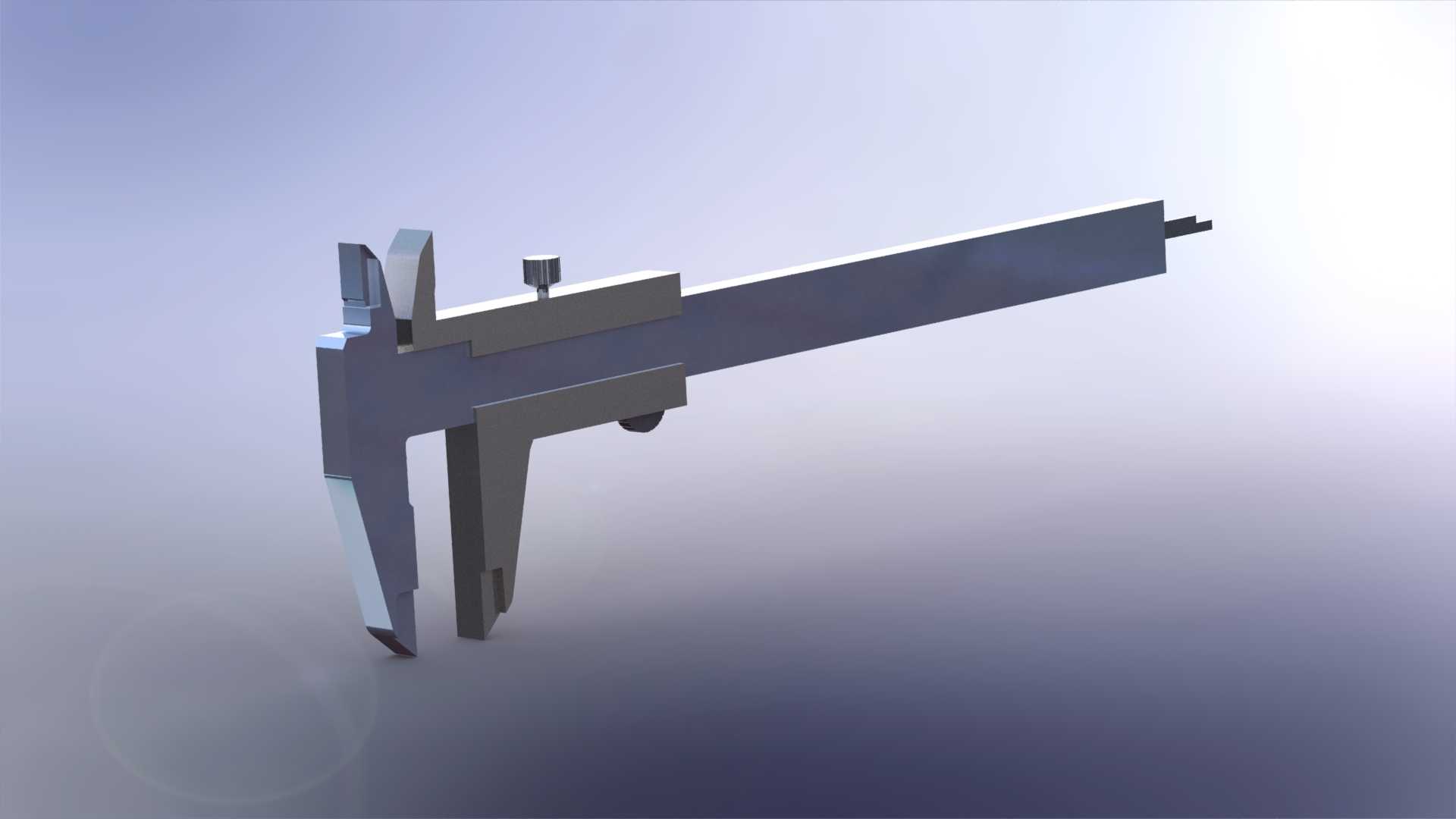

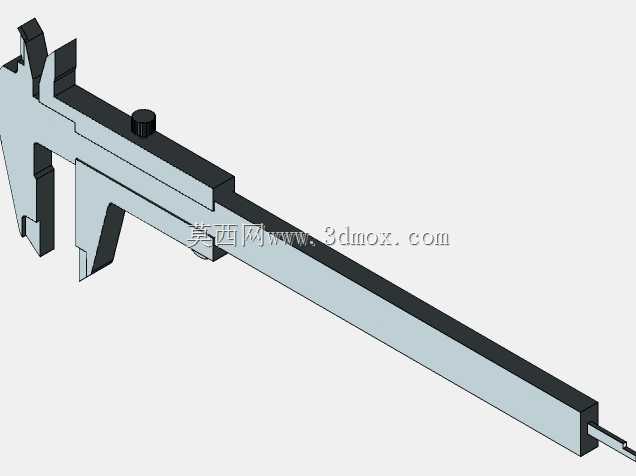

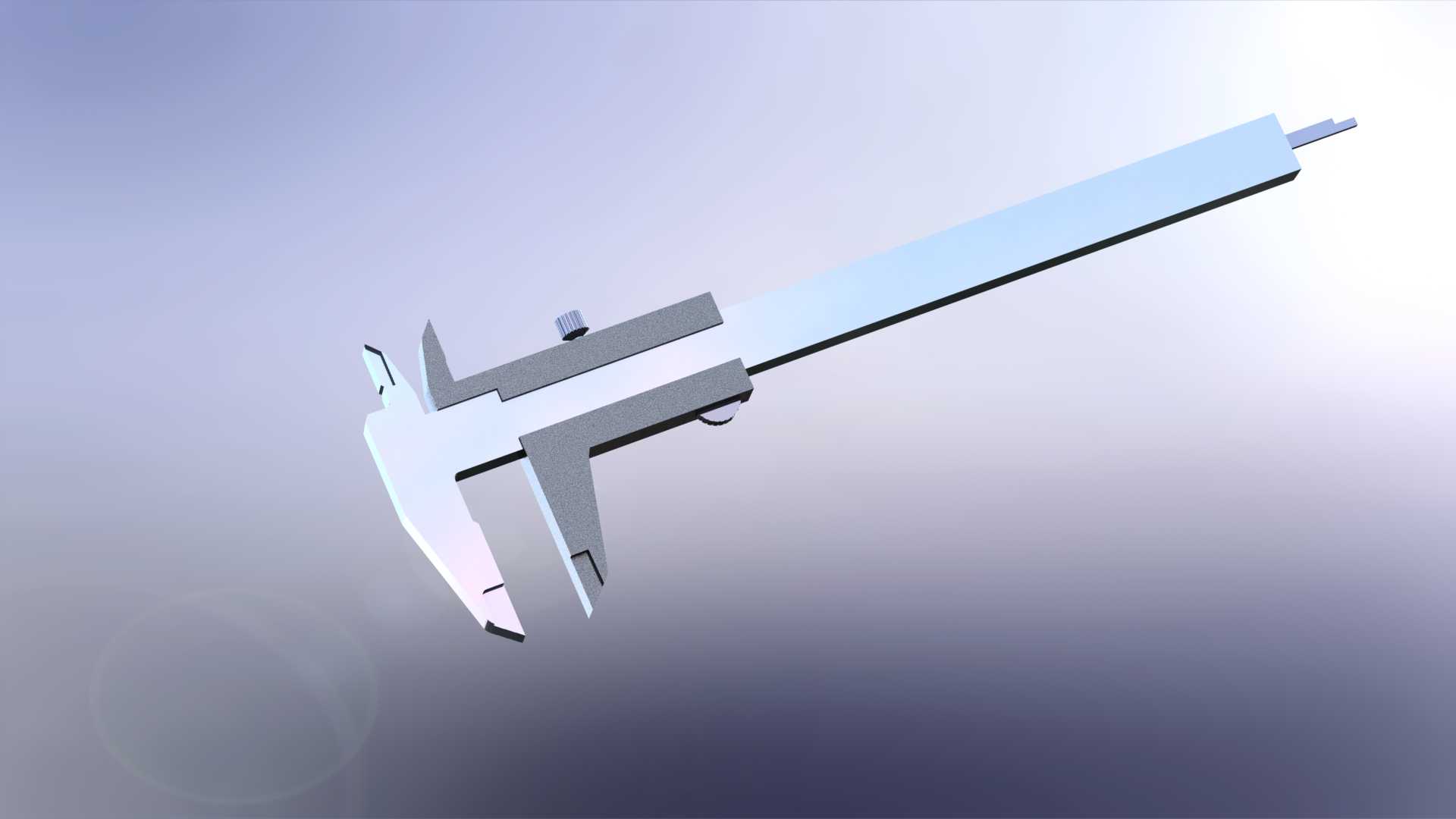

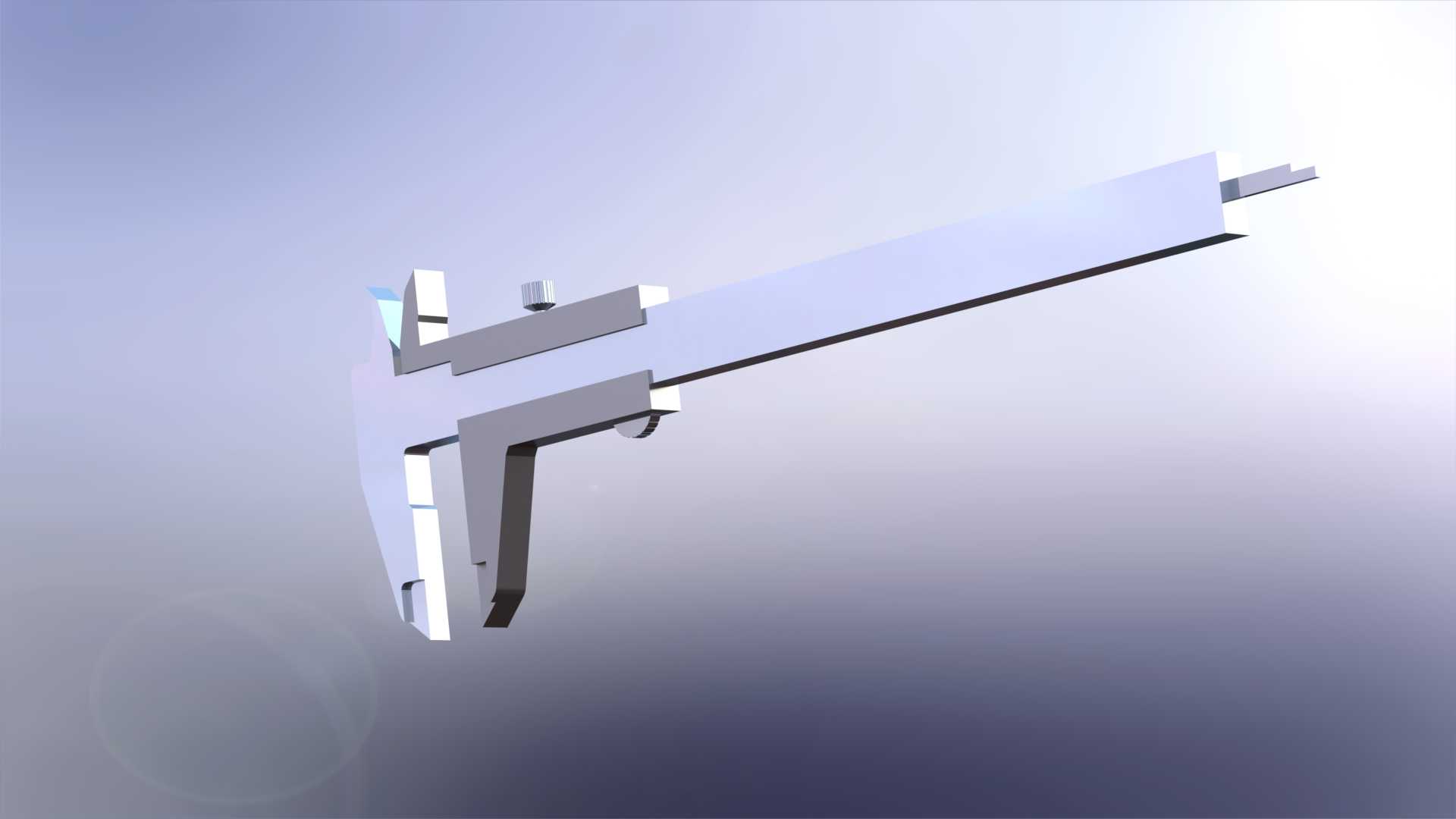

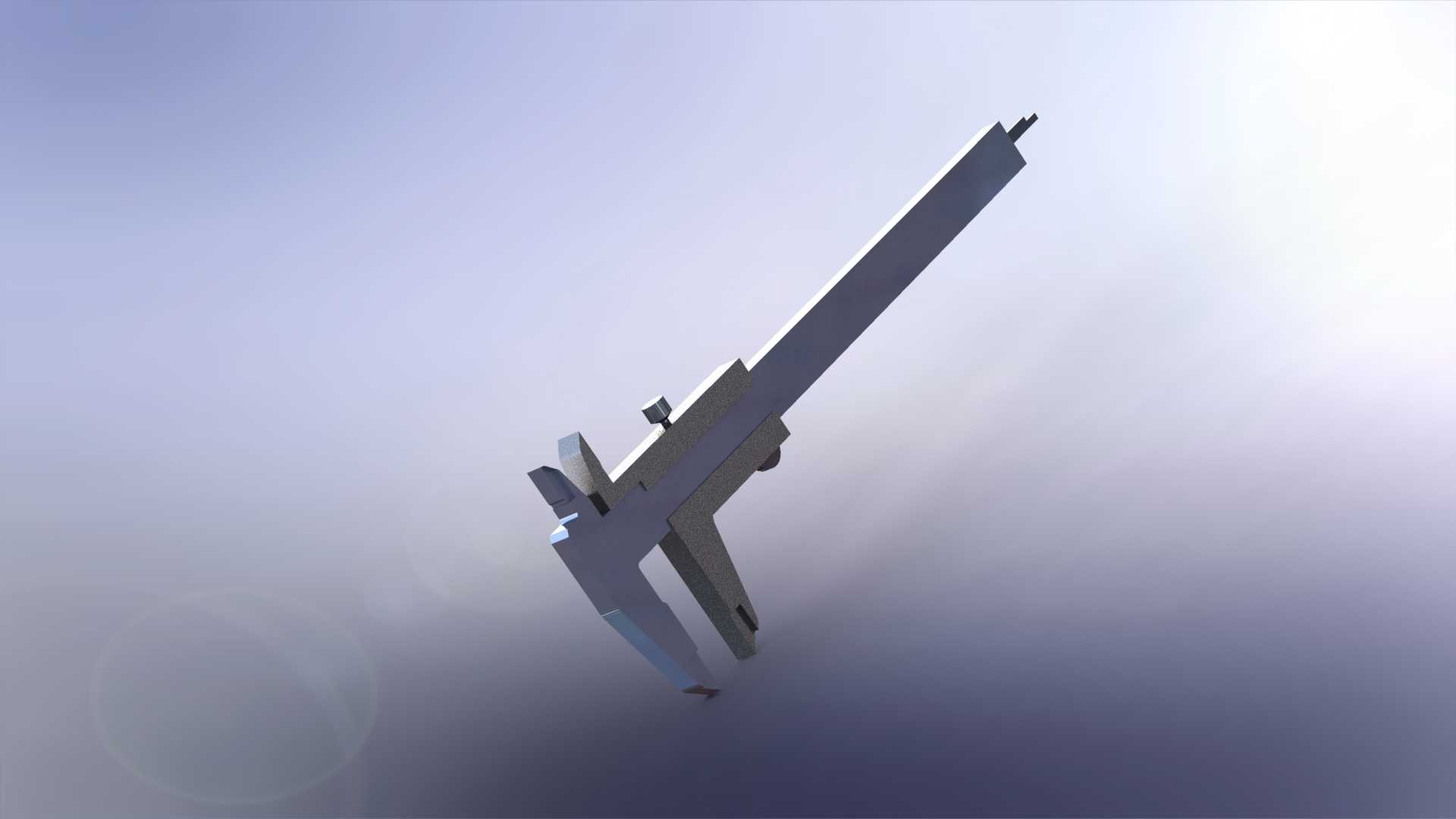

游标卡尺是机械加工、五金制造、质检环节中应用极为广泛的接触式长度测量器具，可覆盖工件内外径、深度、台阶差等多维度尺寸检测需求，在机加工车间的工序间检验、装配工位的配合尺寸核对、五金维修的零件尺寸复核、教学实训的测量实操训练场景中都承担着核心测量职能，相比普通钢直尺它能实现更高精度的尺寸读数，相比千分尺它拥有更宽的测量量程与更灵活的测量适配性，是生产现场与实训场景中普及率最高的通用测量器具之一。这款游标卡尺的设计遵循机械式量具的经典传动与读数逻辑，整体采用主尺加游标的滑动配合结构，主尺尺身带有规整的毫米级刻度标识，滑动游标组件集成了内外测量爪、深度测杆与锁紧装置，结构布局紧凑合理，没有多余的冗余设计。尺身整体采用细长型直线布局，测量爪部分做了贴合测量面的刃口与平面处理，内测量爪为刀口形态可深入工件内孔或窄槽内壁完成内径尺寸测量，外测量爪为平整贴合面可稳定夹持工件外轮廓完成外径、长度尺寸检测，尾部延伸的深度测杆可随游标同步滑动，伸入盲孔、台阶槽内部完成深度尺寸测量，尺身上的锁紧螺钉可在测量完成后固定游标位置，避免挪动过程中游标滑动导致读数偏差，方便操作人员记录测量数值。设计过程中重点考量了滑动副的配合精度，主尺与游标之间的滑动间隙控制在合理范围，既保证滑动过程顺畅无卡滞，又不会因间隙过大导致测量时出现偏斜误差，测量爪的测量面做了平行度与平面度的精度管控，确保贴合被测工件时不会出现接触面缝隙带来的测量偏差，整体外形尺寸适配人手握持操作的习惯，尺身宽度与厚度控制在单手握持舒适的区间，滑动游标时拇指可自然搭在尺身侧面完成推拉操作，长时间测量作业也不易产生手部疲劳，各功能部件的位置排布符合一线操作人员的使用习惯，不需要额外调整握持姿势即可快速切换内外径、深度测量模式，能够满足常规加工场景下0.02毫米级精度的尺寸检测需求，适配绝大多数金属加工件、塑料件、木质构件的常规尺寸检验工作。
