变螺距内外梅花头优化型螺钉结构设计

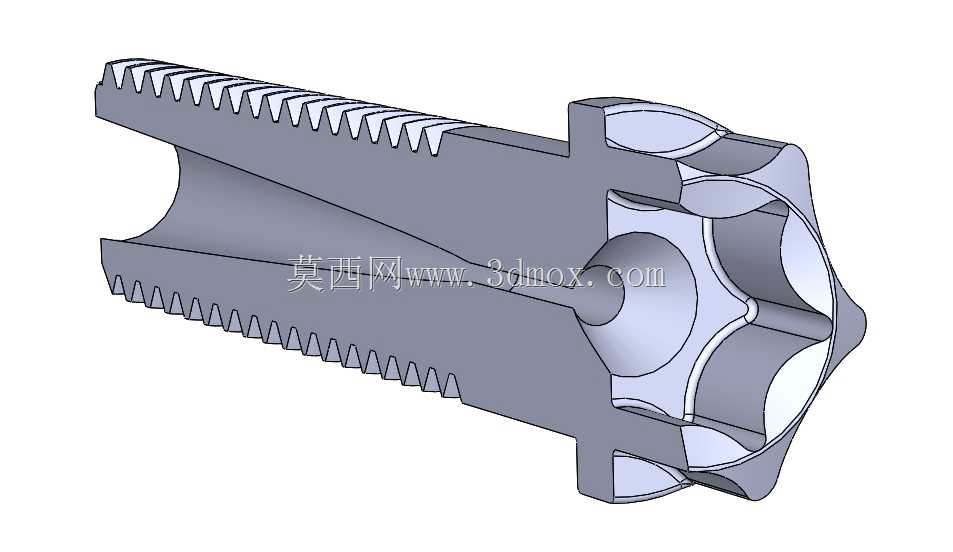

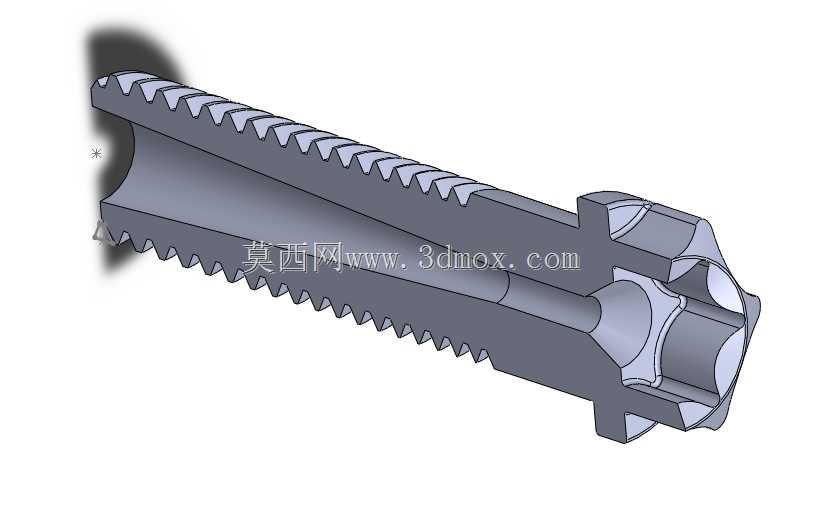

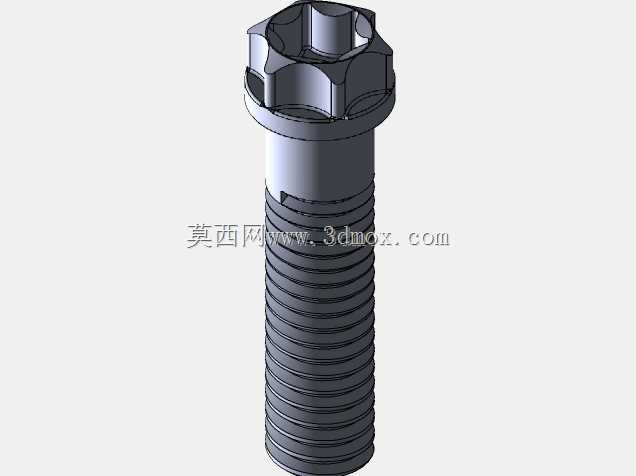

这款螺钉结构针对常规螺纹紧固件在交变载荷、重载连接场景下的应力集中缺陷做了针对性优化，可广泛应用于航空航天装配、重型机械连接、高频振动设备紧固等对连接可靠性要求严苛的场景，解决传统螺钉首扣螺纹应力集中易断裂、载荷分布不均导致的螺纹滑牙、振动工况下预紧力衰减过快的行业痛点。产品在头部设计上采用内外双梅花结构，外部梅花头适配常规外梅花扳手的大扭矩拧紧作业，可满足自动化装配线的气动、电动工具快速锁付需求，内部梅花槽兼容标准星型批头的手动微调操作，同时在头部与螺杆衔接位置做了等厚过渡设计，保证外部连接零件的贴合面受力均匀，避免头部边缘应力集中导致的头部断裂问题。螺纹段采用差异化变螺距设计，靠近头部的螺纹段螺距略小，承载截面面积更大，可承担更高的初始载荷，靠近螺杆尖端的螺纹段螺距逐步增大，承载截面相应减小，配合螺纹牙型的锥度调整，当螺钉承受轴向拉伸载荷时，靠近头部的前几扣螺纹会先发生可控的微变形，将载荷逐步传递给后续螺纹牙，避免传统螺钉首扣螺纹承担超过七成总载荷的应力集中问题，让所有啮合螺纹的载荷分布更均匀，大幅提升整体连接强度与抗疲劳性能。在内置结构上设计了类似罗伯逊螺丝刀的驱动适配槽，仅当螺钉拧入到位后批头才能完全咬合，既可以避免手动操作时批头打滑脱出，也能适配机器自动化装配的对位需求，降低锁付过程中的滑牙风险。针对耐腐蚀材料的应用场景，这款螺纹结构在压缩载荷下的受力变形特性也做了匹配优化，调整了螺纹牙的角度与螺距渐变梯度，避免压缩工况下螺纹咬合卡滞、应力分布反向集中的问题，同时螺杆尖端的收尾螺纹做了平滑锥度过渡，安装时可顺利旋入内螺纹，不会出现错牙、刮伤内螺纹牙型的问题，适配常规标准内螺纹的安装边界，无需对配套的内螺纹孔做特殊加工，可直接替换同规格的传统螺钉，在相同螺杆直径、相同啮合长度的条件下，能承担更高的轴向载荷，或在同等载荷要求下采用更小直径的螺钉实现轻量化连接，在拉伸与压缩双向受力的连接场景下都能保持稳定的连接性能，解决了传统三角形螺纹在重载交变载荷下易失效的问题。
