双立耳带加强筋弧形安装支座

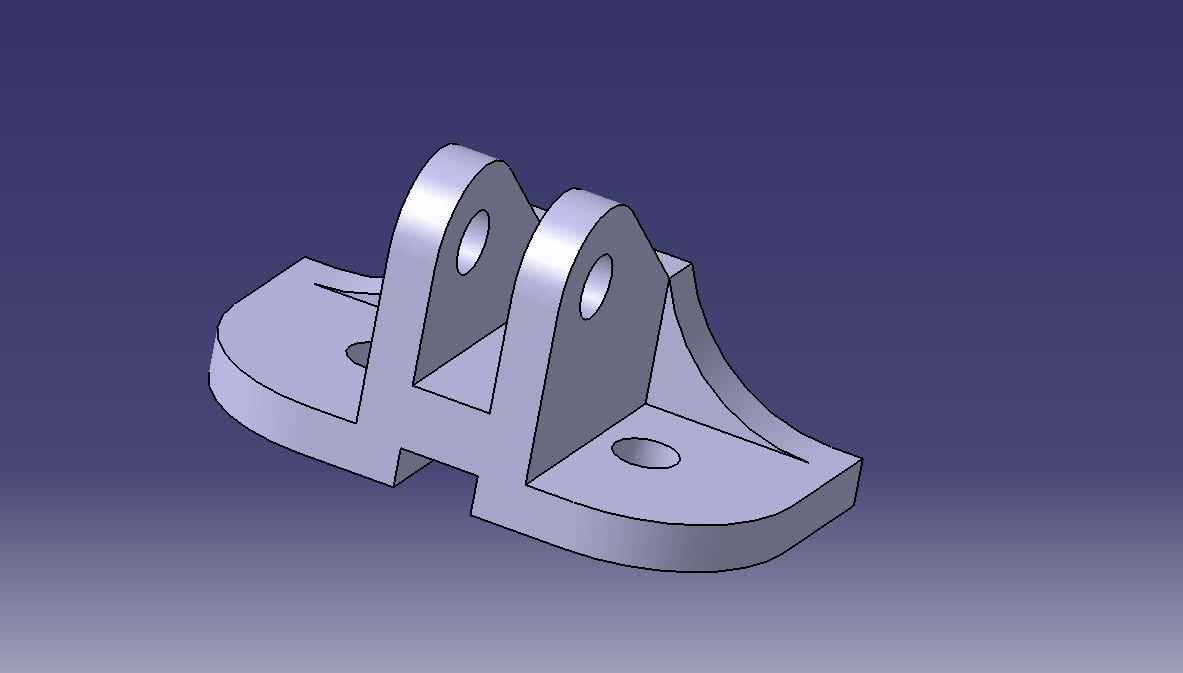

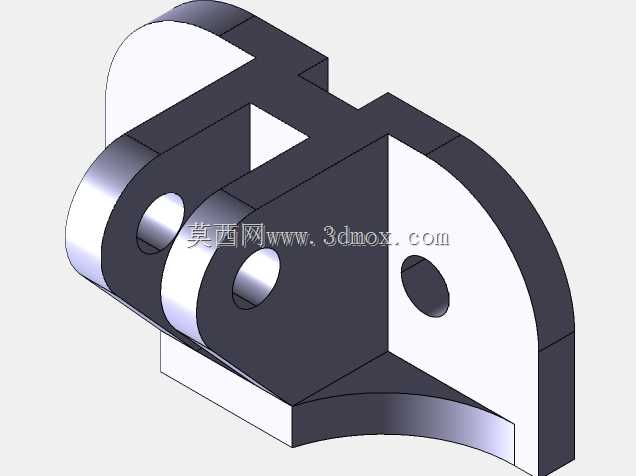

该安装支座属于机械连接支撑类通用五金构件，主要应用于各类需要铰接连接、承重支撑的工业设备场景，常见于自动化生产线的连杆机构末端、小型工程机械的杆件连接部位、输送设备的张紧结构安装端，以及各类非标工装夹具的定位支撑点位，能够为配套的铰接销轴提供稳定的安装基准，同时承担径向载荷与部分轴向倾覆力矩，保障连接部位的结构刚性与运行稳定性。从功能特性来看，该支座采用一体化铸造成型后机加工的工艺思路设计，底部为弧形贴合安装面，能够适配圆柱面类安装基体或者弧形安装工位的贴合需求，底部开设的两个沉头安装孔可通过螺栓完成支座与基体的紧固连接，避免螺栓头突出安装面影响周边构件运动；上部对称设置的两个带孔立耳为核心铰接部位，耳孔可穿装铰接销轴，实现与外部连杆、摆臂等活动构件的转动连接，立耳与底部安装面之间设置的三角形加强筋，能够有效抵消立耳承受载荷时产生的弯折应力，避免立耳根部出现应力集中导致的结构断裂，大幅提升支座的承重上限与抗疲劳性能。在设计思路层面，该构件优先考量了安装适配性与结构强度的平衡，弧形底面的弧度参数可根据实际安装基体的外径做对应调整，保证安装时底面与基体完全贴合，避免点接触导致的安装松动；立耳的间距尺寸匹配常规铰接构件的端部宽度，耳孔的孔径公差按照H7级精度设计，能够与标准销轴形成间隙配合，保障铰接转动的顺畅度同时避免过大的配合旷量；加强筋的厚度与立耳厚度保持一致，筋板的圆弧过渡设计能够减少应力集中点，在不额外增加过多整体重量的前提下最大化结构刚性。从安装边界来看，该支座的底部安装孔中心距、立耳高度、耳孔中心到底面的垂直距离均为核心安装尺寸，安装时需保证底部安装面与基体完全贴合后再锁紧固定螺栓，铰接销轴穿装后需加装轴端挡圈避免销轴脱出，该支座可适配中等载荷的铰接传动场景，不适用于大冲击载荷的重型工程机械连接部位，日常使用中需定期检查耳孔磨损情况与安装螺栓的紧固状态，保障连接可靠性。
