可动拖链链式传动结构三维设计

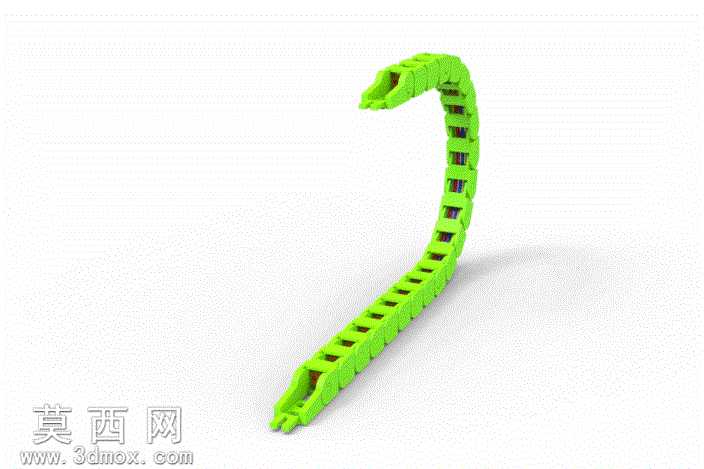

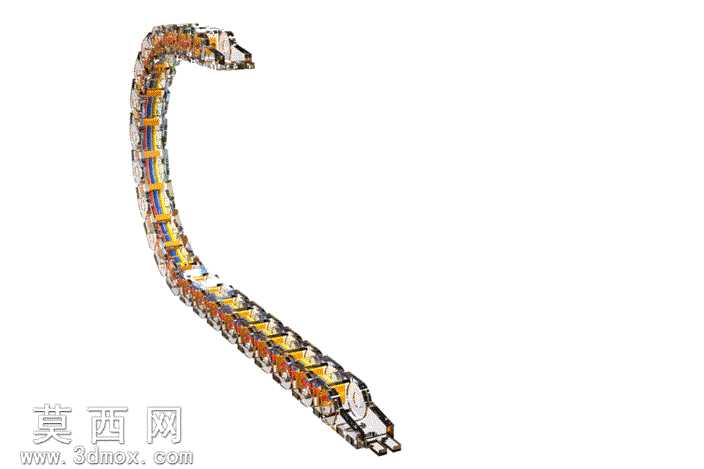

本作品为可弯曲链式拖链的参数化三维设计，建模过程采用全参数化驱动的设计思路，在三维建模软件中先完成单个链节的基准特征搭建，以链节的铰接孔位作为核心定位基准，绘制链节主体的截面轮廓，通过拉伸、切除等基础特征完成单个链节的实体构建，同时预留出相邻链节铰接配合的轴孔与限位卡扣结构，保证每一节链节都能与相邻链节完成顺畅的转动配合。建模过程中严格控制链节的配合公差，将铰接轴与轴孔的间隙控制在合理范围，既避免间隙过小导致装配卡滞，也防止间隙过大造成链节晃动幅度过大，影响整体弯曲形态的稳定性。完成单个链节建模后，通过线性阵列结合角度配合的方式完成整条拖链的装配，在装配环境中为每一组相邻链节添加角度限位配合，模拟真实拖链的弯曲角度限制，还原拖链在实际使用中只能在设定角度范围内单向弯曲的物理特性，避免出现反向弯折的不符合实际工况的形态。材质设置上为链节主体赋予亮面工程塑料材质，调整材质的漫反射、高光与粗糙度参数，还原尼龙拖链的半哑光亮面质感，同时为铰接位置的配合轴赋予深灰色硬质塑料材质，通过色彩区分不同的功能部件，提升模型的视觉辨识度。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角照射，勾勒出拖链弯曲形态的轮廓线条，搭配补光消除链节缝隙处的死黑阴影，开启环境光遮蔽效果强化链节堆叠的层次感，让每一节链节的结构边界都清晰可见。动画设置上通过参数化驱动的方式，为拖链添加沿预设路径弯曲的运动算例，通过控制首尾链节的位移参数，带动整条拖链完成连贯的弯曲伸展动作，真实还原拖链在设备运行时随活动部件往复运动的动态效果，清晰展示链式结构的运动逻辑与铰接配合的工作原理，可作为机械传动类教学演示的直观素材，帮助学习者理解拖链这类链式防护部件的结构特点与运动特性。
