杠杆式液压夹紧工装结构三维设计

项目分类:通用机械零部件 发布时间:2014-04-04 ID:13522
  • 杠杆式液压夹紧工装结构三维设计
  • 杠杆式液压夹紧工装结构三维设计
  • 杠杆式液压夹紧工装结构三维设计
  • 杠杆式液压夹紧工装结构三维设计
  • 杠杆式液压夹紧工装结构三维设计

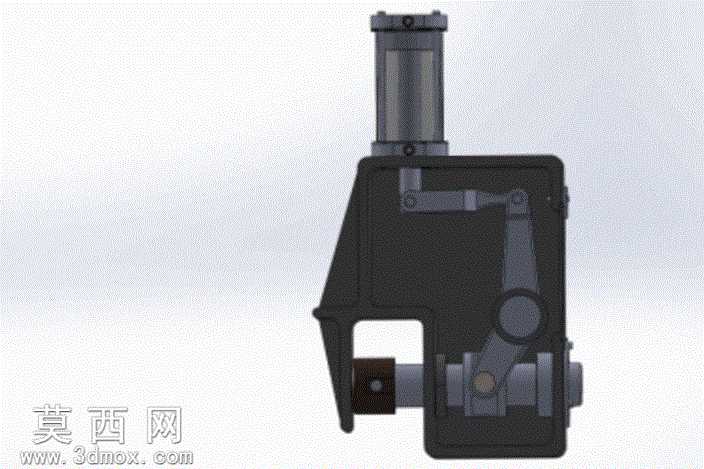

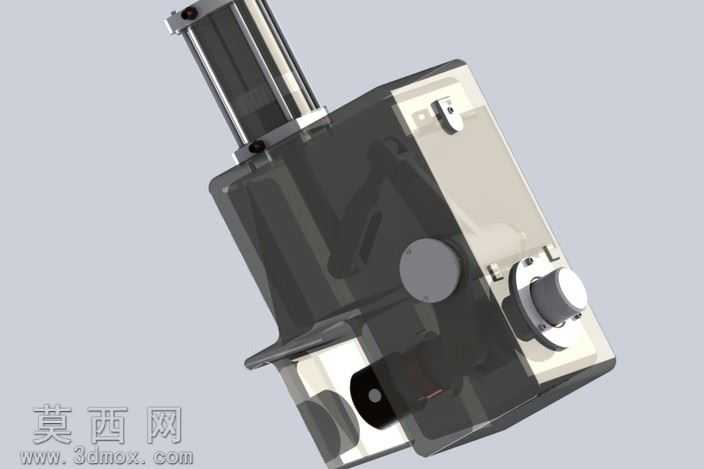

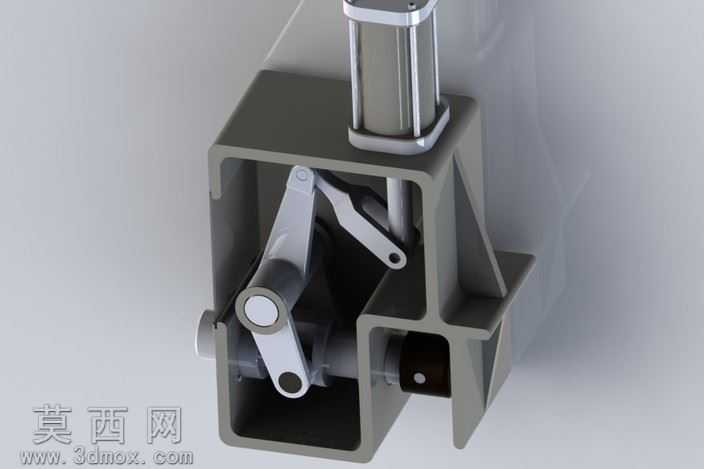

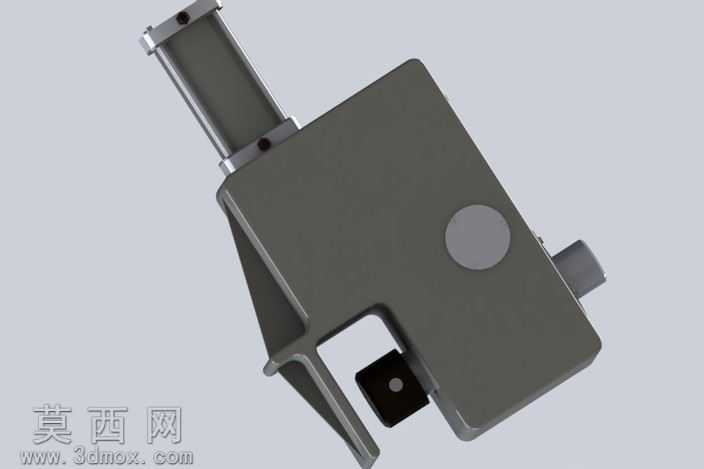

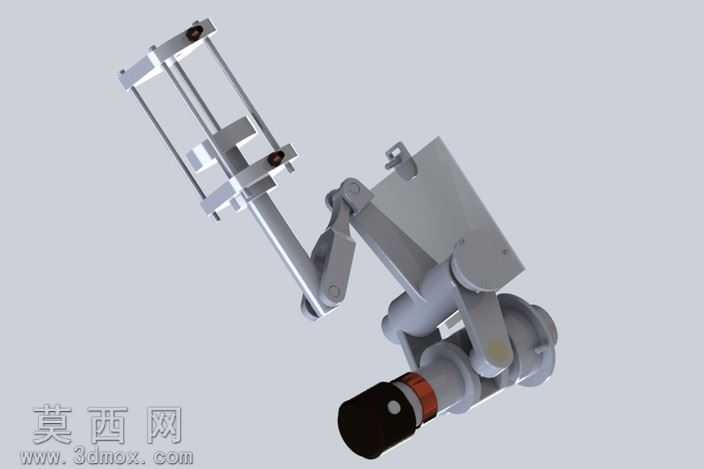

本作品为杠杆式液压夹紧工装的三维数字化设计成果,建模阶段采用SolidWorks完成全参数化特征构建,首先根据液压夹紧的功能需求完成整体布局规划,将立式液压缸作为动力输入单元,搭配多组铰接连杆组成的杠杆增力机构,实现液压推力到夹紧行程的稳定传递。建模过程中对所有运动副添加了符合实际装配关系的配合约束,包括铰接处的同轴配合、滑动部件的行程限位配合、壳体与内部组件的贴合配合,确保模型可完成完整的夹紧、松开动作仿真,直观展现机构的运动逻辑。材质渲染阶段针对不同部件的实际加工属性赋予对应材质:立式液压缸缸筒采用哑光金属漆模拟钢件表面氧化处理效果,缸杆采用抛光金属材质展现精加工表面质感,外部防护壳体采用磨砂黑色硬质塑料质感模拟钣金喷塑外观,铰接销轴、夹紧压头采用高反光金属材质体现淬火处理的硬质合金特性,连杆结构采用中灰色金属材质区分不同加工组件,整体渲染光影柔和,清晰展现各部件的轮廓边界与装配层次。结构设计上采用C型开口的一体式壳体作为承载主体,液压缸竖直布置于壳体上部,通过第一级摆杆将竖直方向的液压推力转换为横向摆动力,再通过中部的铰接杠杆组实现力的二次放大,最终驱动前端的夹紧压头完成直线进给动作,机构内部设置有限位凸台,可避免夹紧行程过载损坏工件或液压元件,同时壳体侧面预留有安装定位孔,可方便将整个夹紧单元固定在工装基板或生产线工位上。设计思路围绕小体积大夹紧力的需求展开,通过杠杆增力结构降低对液压缸输出力的要求,同时将所有传动连杆内置在壳体内部,避免加工碎屑、切削液进入运动副造成卡滞,提升工装在工业加工场景下的运行可靠性,夹紧压头采用可拆卸式结构设计,可根据不同被夹紧工件的外形更换对应形状的压头,拓展工装的适用范围,整体结构紧凑,运动路径无干涉,可直接用于工装方案评审、加工工艺规划以及液压夹紧工位的布局参考。
