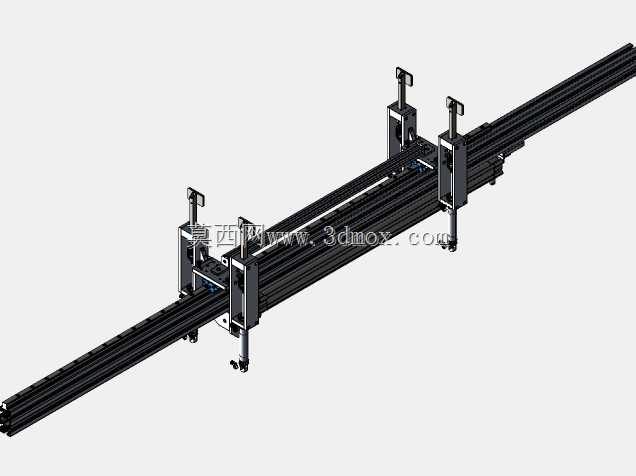

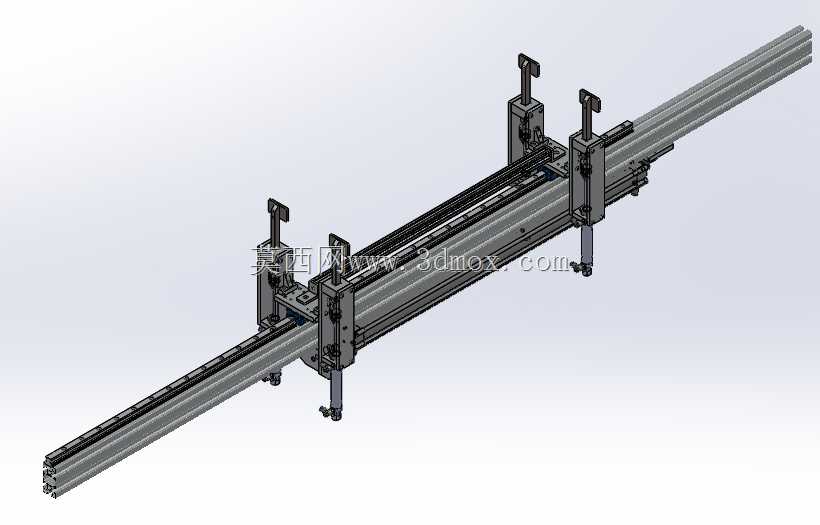

900mm行程步进式物料移送梁机构

这款长行程步进移送梁机构，主要面向自动化产线内的工件逐工位步进移送场景，常见于汽配零件加工、五金件冲压连线、小型家电组件装配等需要定点精准送料的生产环节，承担工位间的工件托举、平移、落位的循环移送动作，替代传统人工逐件上下料的低效模式，也可适配多工位专机的工序间物料传递需求，适配节拍稳定的连续化生产流程。机构整体采用双平行直线导轨作为承载导向基础，梁体主体选用高强度工业铝型材拼接成型，在保证整体结构刚性的前提下有效降低了自身重量，减少往复运动过程中的惯性负载，900mm的有效行程可覆盖6-8个常规间距加工工位的移送范围，满足中小型零件多工序加工的送料跨度需求。梁体上均匀布置四组可调节式工件定位托架，托架的竖向高度、夹持宽度均可根据待移送工件的外形尺寸灵活调整，每组托架底部配有缓冲支撑脚，在托举工件落位时可吸收冲击，避免工件表面磕碰划伤，同时保证移送过程中工件不会出现偏移窜动。驱动端采用步进传动方案搭配线性导向副，可实现精准的步进位移控制，重复定位精度可满足多数精密加工工序的送料公差要求，传动侧配有可调式行程限位组件，可根据实际工位排布微调有效移送距离，适配不同工位间距的产线布局。安装层面，机构整体为模块化集成设计，底部导轨配有标准化安装孔位，可直接固定在设备机架的铝型材或钢板安装面上，无需额外复杂的适配加工，整体横向安装宽度控制在紧凑范围内，不会占用过多产线侧向空间，梁体上方的托架组件可快速拆卸更换，适配不同规格工件的移送需求时无需拆解主体结构，大幅缩短产线换型调试的周期。在实际运行过程中，机构按照托举抬升、步进平移、落位退回的固定循环逻辑动作，移送速度可根据产线整体生产节拍灵活调整，运动过程平稳无明显冲击，可长时间连续运行维持稳定的送料精度，有效降低产线运维的人工投入。
