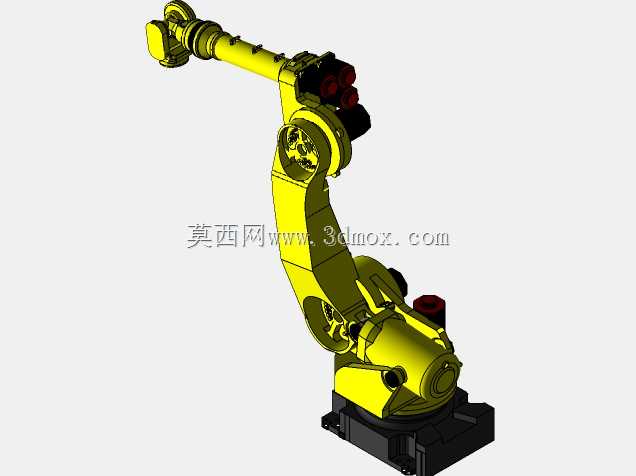

发那科R2000iA165F六轴工业机械臂结构

　　这款重载六轴机械臂的结构设计，核心面向汽车整车及零部件焊装、重型工件码垛、大型铸件上下料这类需要大负载、高重复定位精度的产线场景，在165kg额定负载工况下，依然能保持全行程内的轨迹稳定性，不会出现末端抖动导致的工艺偏差。从结构布局来看，整机采用经典的多关节串联构型，底座采用大尺寸方形安装法兰，安装时需要匹配预埋的地脚螺栓孔位，安装面平面度要求控制在0.2mm以内，避免底座受力不均导致的关节轴承偏磨；底座内部集成了一轴伺服电机与RV减速器的传动组件，一轴回转范围覆盖正负180度，能够覆盖底座周边半径3米内的作业区间，满足多工位转产的覆盖需求。大臂部分采用高刚度的箱型焊接结构设计，内部预留了伺服电机动力线、编码器线以及末端工装气路、

　　油路的走线腔，所有线缆从底座内部通过关节处的回转拖链连通至末端，完全避免外部走线在高速回转时出现的剐蹭、拉扯问题，同时也能减少车间焊渣、切削液对线缆的腐蚀损伤。肘部关节集成了二轴、三轴的传动组件，两个关节的减速器采用错位安装布局，在保证关节输出扭矩足够的前提下，尽可能压缩关节处的外形尺寸，减少机械臂在狭窄工位内回转时的干涉边界；三轴的俯仰范围经过优化，能够让大臂在低位取件后直接抬升至高位，完成跨工位的工件转运，不需要额外调整腰部回转角度，缩短单步作业的节拍时间。小臂部分采用轻量化的等强度结构设计，在保证结构刚度满足重载要求的同时，尽可能降低小臂自身重量，减少四、五、六轴运转时的惯量负载，提升末端的响应速度；

　　腕部采用紧凑的三轴正交构型，三个关节的传动链通过齿轮组与中空减速器传递动力，末端法兰预留了标准的工装安装接口，能够快速适配焊枪、夹爪、真空吸盘等不同工艺的末端执行器，不需要额外加工转接板。从安装边界来看，整机直立安装时的总高度约2.8米，大臂完全水平伸展时的最大作业半径可达2.65米，在做全范围回转动作时，周边需要预留至少300mm的安全间隙，避免机械臂运转时与周边的安全护栏、输送线设备发生碰撞。设计过程中，每个关节的限位位置都做了双重冗余设计，既有软件层面的软限位参数，也在关节回转处设置了机械硬限位块，当软限位失效时，硬限位块能够直接阻挡关节继续超程回转，避免关节内部的线缆被扯断、减速器因超程受力损坏。针对焊装车间这类多粉尘、

　　焊渣飞溅的工况，整机的关节密封处都采用了双唇形密封圈，防护等级达到IP67，能够阻挡金属粉尘、切削液飞溅进入关节内部，延长减速器与轴承的维护周期；关节处的油封采用耐温耐磨的氟橡胶材质，能够适应车间内夏季高温、冬季低温的环境温度变化，不会因为温度骤变出现密封失效漏油的问题。在传动部件选型上，一、二、三轴这类承受大扭矩的关节，全部采用大速比的RV减速器，相比谐波减速器拥有更高的刚度与抗冲击能力，能够承受工件上下料时的瞬时冲击负载，不会因为频繁的冲击载荷导致减速器精度衰减；四、五、六轴因为距离负载端的力臂更长，承受的扭矩相对更小，采用兼顾精度与轻量化的传动组件，在保证末端回转精度的前提下，降低腕部的整体重量。整机的重心经过严格的配平设计，当大臂水平伸展、末端挂载满额负载时，底座的受力分布依然均匀，不会出现单侧受力过大导致的底座螺栓松动问题；在做高速启停动作时，各关节的伺服参数经过惯量匹配调试，能够有效抵消启停时的惯性冲击，保证末端运行轨迹平滑，不会出现过冲、轨迹偏移的问题，满足焊接、涂胶这类对轨迹精度要求较高的工艺需求。
