立式多级格兰富冷却液输送泵结构

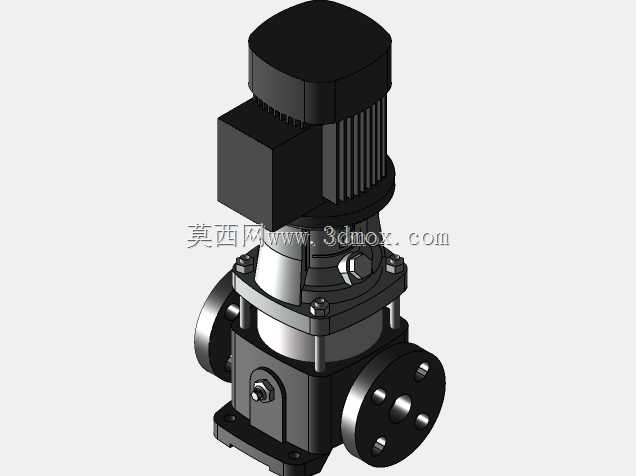

　　做设备冷却系统选型的时候，这类立式多级冷却液泵是机床、工业温控系统、闭式循环冷却回路里的核心流体输送部件，我之前做加工中心冷却单元改造的时候，就参考过同系列泵的结构参数来做管路匹配，当时要兼顾安装空间、扬程流量和管路对接的便利性，这类立式结构的泵刚好能解决卧式泵占用横向安装空间大的问题。从结构来看，这款泵采用顶部驱动电机直连的布局，电机和泵体通过连接段同轴装配，省去了皮带传动或者联轴器外置的冗余结构，整体轴向布置，安装时只需要在底部预留泵体固定的法兰安装位，进出口采用侧出的法兰接口，两个接口分布在泵体下部的两侧，对接循环管路的时候不需要额外做弯头转接就能直接对接水平走向的冷却管路，能减少管路沿程阻力损失。

　　泵的过流段采用多级叶轮叠装的结构，每一级叶轮对应一组导叶，能在较小的泵体体积下实现较高的输出扬程，满足冷却液在长管路、带换热器阻力的循环回路里的输送需求，相比单级离心泵，同等流量参数下多级结构的泵运行工况更稳定，输出压力波动更小，对于需要稳定冷却流量的精密加工设备、工业温控机组来说，压力波动小就意味着冷却效率稳定，不会因为流量忽高忽低导致设备温控点出现温度漂移。设计上泵的密封结构采用集装式机械密封，安装在电机轴和泵腔的衔接位置，不需要现场调试密封压缩量，后期维护的时候只需要整体更换密封组件就能完成检修，相比填料密封的结构，机械密封的泄漏量极低，能满足冷却液这类带少量添加剂的流体输送要求，不会出现跑冒滴漏污染设备周边的问题。

　　泵体底部设置有安装底座，底座上预留了四个固定螺栓孔，安装时可以直接固定在设备机架的安装平台或者混凝土基础上，安装基准面和泵轴的垂直度公差控制在0.1mm以内，能避免泵运行时因为安装偏斜导致的轴系振动、轴承过早磨损的问题。进出口法兰采用标准的凸面法兰结构，法兰的螺栓孔分布、密封面尺寸都匹配通用的工业管路法兰标准，现场配管的时候不需要单独定制非标法兰，直接采购标准法兰管件就能完成对接，能减少现场安装的加工工作量。从实际应用场景来说，这类泵除了用在机床冷却液循环，还可以用在工业冷水机组的冷冻水输送、中频电源设备的冷却回路、注塑机的模具冷却循环系统里，输送的介质一般是水基冷却液、低粘度的工业流体，介质温度范围覆盖常规工业冷却的常用温区，不会因为介质温度变化导致泵的结构件出现变形卡滞。泵的电机部分采用风冷散热结构，电机外壳带散热筋，顶部自带风叶随轴转动，运行时能带走电机绕组产生的热量，不需要额外配置冷却水路给电机降温，简化了辅助管路的设计。在做三维建模的时候，这类泵的结构需要重点关注轴系的同轴度公差、各级叶轮和导叶的装配间隙、进出口法兰的位置尺寸，这些参数直接影响后期做设备布局时的管路干涉检查、安装空间预留的准确性，我之前建模的时候就遇到过因为忽略了电机接线盒的突出尺寸，导致后期布线的时候接线盒和设备护板出现干涉，不得不调整泵的安装角度，所以建模时不仅要做出泵的主体轮廓，还要把接线盒、固定螺栓、排气阀这类外部突出的细节结构都还原出来，

　　才能给后续的设备布局设计提供准确的参考。另外泵体上设置的排气螺塞位置也很关键，在泵初次注液启动的时候，需要拧开排气螺塞排净泵腔内的空气，避免出现气缚导致泵无法正常输出流量，建模时还原这个结构，也能给后期的设备操作维护说明提供直观的结构参考。安装边界方面，这类泵的顶部电机部分需要预留足够的接线空间，侧面要预留接线盒的操作空间，底部除了固定底座的安装尺寸，还要预留后期维护拆卸密封、叶轮的操作空间，不能在泵的正下方或者正上方布置其他无法拆卸的固定结构，不然后期检修的时候需要拆解周边管路才能拆泵，会大幅增加维护工作量。从运行特性来看，这类立式泵的重心沿着泵轴垂直分布，运行时的振动比同参数的卧式泵更小，对安装基础的强度要求更低，在机架式安装的设备里不需要做额外的减震加固就能满足运行振动要求，适合集成在紧凑型的工业设备内部，不会因为泵的振动传导导致设备上的精密传感器出现检测误差。
