工业产线设备操作作业人员仿真人体模型

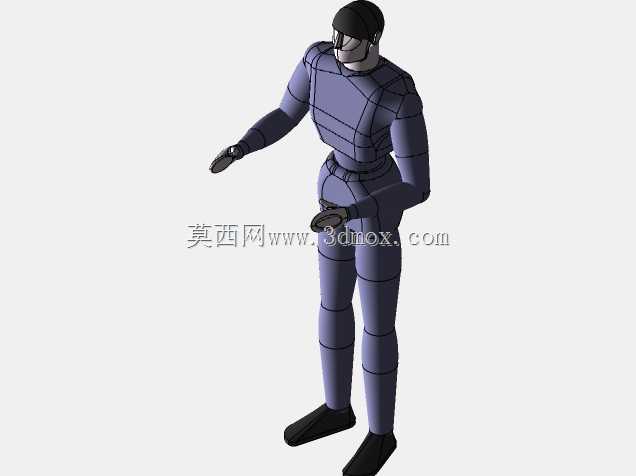

　　在做产线三维布局与人机工程校核的过程中，标准人体操作模型是必不可少的校核载体，很多刚入行的结构工程师在做设备布局时，往往只关注设备本身的安装尺寸、干涉情况，忽略了操作人员在实际作业过程中的动作边界、可达范围，最终导致设备进场安装后，出现操作位局促、检修空间不足、操作动作别扭甚至存在安全隐患的问题，这类问题在后期整改时往往需要挪动设备基础、重新排布管线，耗费大量的人力与时间成本。这个人体模型采用标准成年男性作业人员的体态比例建模，整体姿态还原了设备操作岗位的常规作业状态：双臂自然前伸，手部保持操作控件的握持姿态，身体直立，重心落在双脚支撑面内，完全符合实际生产场景中操作人员站在设备面板前、调整参数或者操控执行机构的常见体态。

　　从设计思路上来说，这个模型没有做多余的服饰、外观细节刻画，整体采用分块式的肢体结构，躯干、上臂、前臂、大腿、小腿、头部都做了独立的结构分区，在实际使用时可以根据不同的作业场景调整肢体角度，比如模拟俯身检修设备、抬手按高位按钮、侧身取放工件等不同作业动作，不需要重新建模就能适配绝大多数人机校核场景。模型的肢体比例参考了国内工业领域常用的人体尺寸百分位数据，站立状态下的整体高度、臂展长度、手部活动范围都符合成年男性作业人员的常规尺寸边界，在做产线布局时，可以直接将模型放置在预设的操作位上，通过测量手部到设备操作面板的距离、身体到设备外壳的安全间隙、视线到设备显示屏的角度，就能快速判断操作位设计是否符合人机工程要求，

　　不需要额外查手册换算人体尺寸参数。在自动化产线的仿真环节，这个模型可以配合设备的动作流程做时序匹配，比如模拟操作人员上料时手臂的伸入范围，校核设备安全防护门的开口尺寸是否合理，安全光栅的安装位置是否能覆盖操作人员的肢体活动范围，避免出现防护盲区；在做装配工位的设计时，可以将模型放置在装配工作台旁，核对工作台高度是否在操作人员的舒适操作区间，物料盒的摆放位置是否在手臂的可达范围内，减少作业过程中不必要的转身、抬手动作，降低长期作业的疲劳度。模型的整体结构做了轻量化处理，肢体表面没有多余的细碎特征，在大型产线的整体装配体中插入使用时，不会占用过多的软件运行内存，旋转、缩放视图时不会出现卡顿，也不会影响整体装配体的干涉检查运算速度。

　　不同于高精度的人物角色模型，这个模型的所有轮廓都做了平直化处理，肢体的截面采用规则的几何形态，在做干涉检查时，能快速识别出肢体与设备结构的碰撞位置，不会因为曲面细碎导致干涉检查报错或者漏判。在做设备的操作手册三维示意图制作时，这个模型也可以直接调用，放置在设备的对应操作位置，直观展示正确的操作站位，比纯文字的操作说明更容易让现场作业人员理解，减少误操作的概率。很多工程师在做小型单机设备设计时，容易忽略操作位的人体尺寸适配，比如将急停按钮设置在手臂伸直才能碰到的位置，或者将设备检修门设置在需要侧身挤入的位置，这些问题在图纸审核阶段如果没有人体模型做参照，很难直观发现，等到设备加工完成到现场调试时才整改，往往需要改动设备的外壳结构或者安装位置，造成不必要的成本浪费，这个标准化的操作人体模型，就是为了在设计阶段就能把这些人机相关的问题提前排查出来，让设备的操作设计更贴合实际使用需求。
